Abzweigkasten WKE 6 T 1D01 (86963101) Použití v tunelu: Spelsberg

Rozbočovací krabice

WKE 6 T 1D01

Číslo výrobku: 86963101 | Rozměry: 200 x 250 x 120 mm

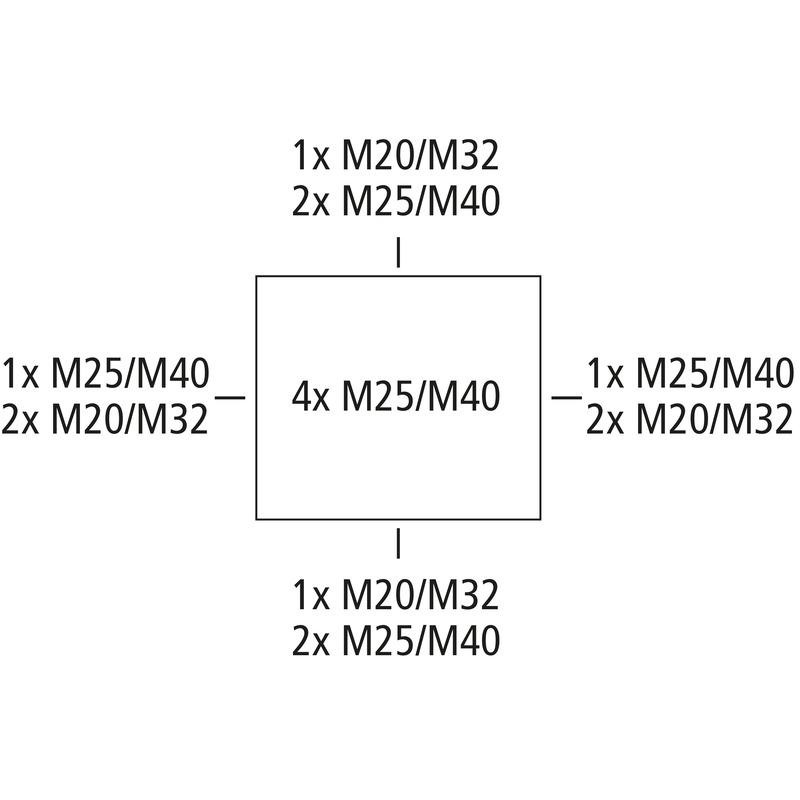

Rozbočovací krabice, se stupněm krytí IP66, Ui=450 V AC, Certifikováno UL-EU (EN 62208), UL-EU (EN 61439-1/-2), Vyrážecí membrány, M20/M25/M32/M40, (4 prolis ze zadu, 12 vývodek z boku), Vnější místa pro připevnění, se zachováním elektrické funkčnosti E30 - E90 podle DIN 4102 část 12. Odolnost proti tlaku a sání podle směrnice Gotthardského tunelu. Skříň bez halogenů ze speciálního termoplastu, svorky z vysokoteplotně odolné speciální keramiky, držák svorek libovolně polohovatelný, rychlá montáž díky vnějším úchytům z nerezové oceli 1.4571. Šrouby víka z nerezové oceli 1.4578

oranžová, Spojovací krabice 5-pólová 1,5 - 16 mm², rozbočovací krabice 3-pólová 1,5 - 10 mm², pojistka v rozbočení 1 x sokl D01 (bez vložky), počet svorkovatelných vodičů na místo upnutí 5 x 1,5² / 4 x 2,5² / 2 x 4² / 2 x 6² / 1 x 10² / 1 x 16²

Přiložené příslušenství:
2 x kabelové šroubení M40, rozsah těsnění 16 - 28 mm, 1 x kabelové šroubení M32, rozsah těsnění 11 - 21 mm, vždy 1 x dvojitá membránová vývodka M32 a M40 k uzavření nedopatřením otevřených vyrážecích membrán.

elektrické vlastnosti

domezovací izolační napětí AC 450 V
domezovací izolační napětí DC 450 V
min. průřez vodiče 1,5 mm²
Max. průřez vodiče (odbočky vedení) 4 mm²
min. průřez vodiče 1,5 mm²
max. průřez vodiče 16 mm²
min. průřez vodiče 0,5 mm²
třída ochrany II
druh krytí IP66
jištěná odbočka ano
třída zachování funkce E30/E60/E90
Počet pólů (rozbočení) 3
Počet pólů (průchod) 5
UL Type Rating jiné
Počet pojistek v rozbočení 1

barva

barva spodní díl oranžová
barva horní díl oranžová

Dodatečné vlastnosti

Oblast použití jištěná odbočka

rozměry

šířka 200 mm
délka 250 mm
výška 120 mm
vnitřní délka 235 mm
vnitřní šířka 185 mm
vnitřní výška 102 mm
Hmotnost 2.04 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V0
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

rázová houževnatost IK08
plombovatelné ano
druh upevnění nástěnná/stropní montáž
Připevnění Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902652303
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát
materiál těsnění polyuretan
materiál šroubu víka ušlechtilá ocel V4A

certifikáty

zkušební značka UL-EU (EN 62208)
zkušební značka UL-EU (EN 61439-1/-2)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod pdf (10 MB)

Rozměrový list

Výkres v měřítku dxf (26 MB)
Výkres v měřítku pdf (2 MB)
Výkres v měřítku dwg (5 MB)

Certifikát

UL Certifikát (EN62208) EN pdf (343 KB)
CE Prohlášení DE/EN/FR pdf (32 KB)
Prohlášení výrobce DE pdf (726 KB)
UKCA Prohlášení EN pdf (48 KB)
MPA Osvědčení o zkoušce EN pdf (4 MB)
CE Prohlášení DE/EN/PL pdf (90 KB)
MPA Osvědčení o zkoušce DE pdf (4 MB)

Příslušenství

Dvojitá membránová vývodka DMS M20/or

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26062001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M25/or

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26062501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M32/or

  • Rozměry : 36,7 x 36,7 x 14,7 mm
  • Číslo výrobku: 26063201

Rozsah těsnění 13 - 21 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M40/or

  • Rozměry : 46,5 x 46,5 x 18,6 mm
  • Číslo výrobku: 26064001

Rozsah těsnění 17 - 28 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Kabelové šroubení KVR M20-MGM/or

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22762001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelové šroubení, IP68, s odlehčením tahu, polyamid, M_x 1,5 mm, s kontramaticí, oranžové



Kabelové šroubení KVR M25-MGM/or

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22762501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelové šroubení, IP68, s odlehčením tahu, polyamid, M_x 1,5 mm, s kontramaticí, oranžové



Kabelové šroubení KVR M32-MGM/or

  • Rozměry : 40 x 40 x 50 mm
  • Číslo výrobku: 22763201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm



Kabelové šroubení, IP68, s odlehčením tahu, polyamid, M_x 1,5 mm, s kontramaticí, oranžové



Kabelové šroubení KVR M40-MGM/or

  • Rozměry : 50 x 50 x 54 mm
  • Číslo výrobku: 22764001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm



Kabelové šroubení, IP68, s odlehčením tahu, polyamid, M_x 1,5 mm, s kontramaticí, oranžové



Montážní deska WKE BK 1

  • Rozměry : 100 x 70 x 246,5 mm
  • Číslo výrobku: 86310001

Nerezová ocel, bez připevňovacích šroubů



Montážní deska k protipožární instalaci kabelových rozbočovacích krabic se zachováním funkčnosti...
