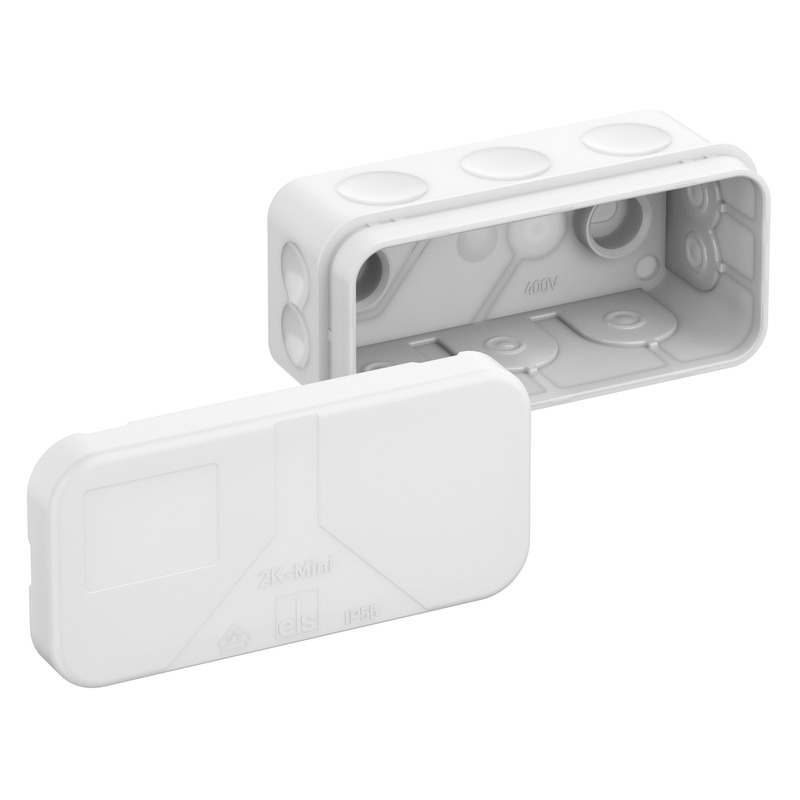

Abzweigdose 2K-Mini-L/w (34460801) Standardní vnitřní instalace: Spelsberg

Rozbočovací krabice

2K-Mini-L/w

Číslo výrobku: 34460801 | Rozměry: 89 x 43 x 38 mm

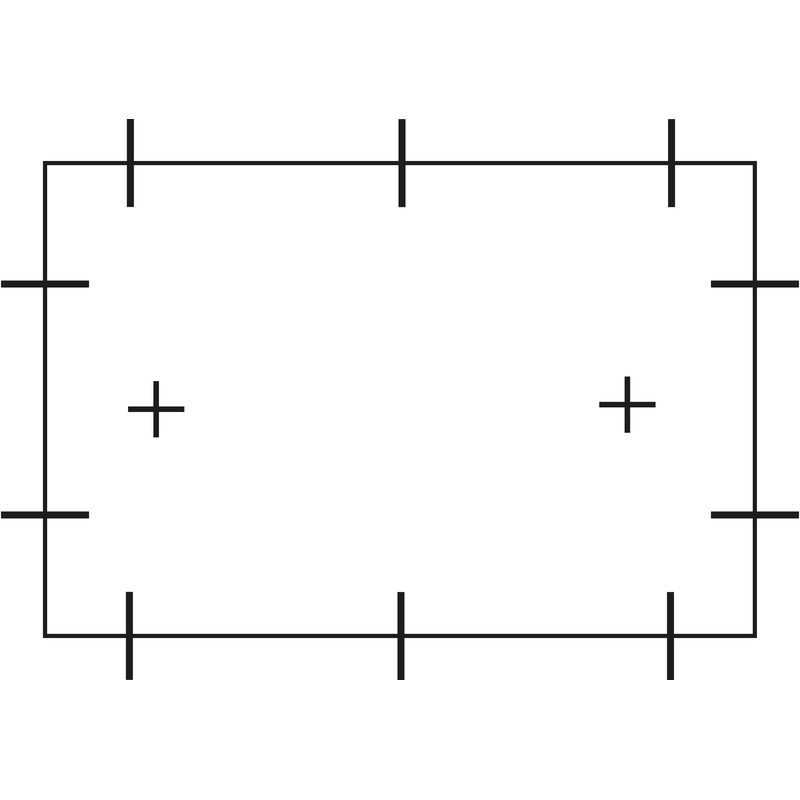

Rozbočovací krabice, se stupněm krytí IP55, Jmenovitý průřez 2,5 mm², Ui=400 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Samotěsnicí měkká přívodní membrána, Rozsah těsnění 2 - 14 mm, (1 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru

bílá, bez svorek

elektrické vlastnosti

domezovací izolační napětí AC 400 V
max. průřez vodiče 2,5 mm²
třída ochrany II
druh krytí IP55
typ svorky bez
UL Type Rating žádné údaje

barva

barva spodní díl bílá
barva horní díl bílá

rozměry

šířka 89 mm
délka 43 mm
výška 38 mm
vnitřní délka 33 mm
vnitřní šířka 79 mm
vnitřní výška 33 mm
Hmotnost 0.0305 kg

materiálové vlastnosti

Odolné proti UV záření ne
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

pro těsnicí rozsah min. 2 mm
pro těsnicí rozsah max. 14 mm
rázová houževnatost IK07
plombovatelné ne
druh upevnění nástěnná/stropní montáž
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Vnitřní oblast

Sales Information

EAN 4013902642397
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85389099

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen
materiál přívodu Termoplastický elastomer
materiál těsnění termoplastický elastomer

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku jpg (1 MB)
Výkres v měřítku dwg (2 MB)
Výkres v měřítku pdf (476 KB)
Výkres v měřítku dxf (3 MB)

Certifikát

CE Prohlášení DE/EN/PL pdf (142 KB)
CE Prohlášení DE/EN/FR pdf (139 KB)
VDE Certifikát (EN 60670) DE/EN pdf (301 KB)
UKCA Prohlášení EN pdf (168 KB)

Příslušenství

nový Připevňovací sada - KTB 1

Připevňovací sada KTB 1

  • Rozměry : 17 x 30 x 14 mm
  • Číslo výrobku: 89600901



Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...



CAD data

CAD data Stáhnout 3D CAD data

Váš požadavek

Vaše informace

Firemní údaje

CAD formát

Text produktu

Podobné výrobky

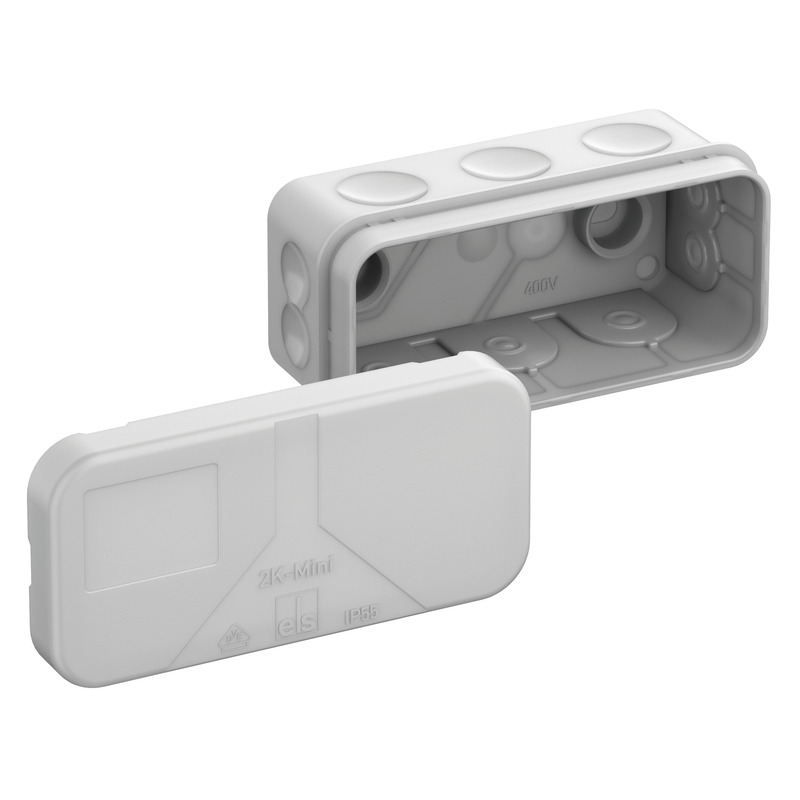

Rozbočovací krabice 2K-Mini-L

  • Rozměry : 89 x 43 x 38 mm
  • Číslo výrobku: 34490801

šedá, bez svorek



Rozbočovací krabice, se stupněm krytí IP55, Jmenovitý průřez 2,5 mm², Ui=400 V AC, Certifikováno VDE...

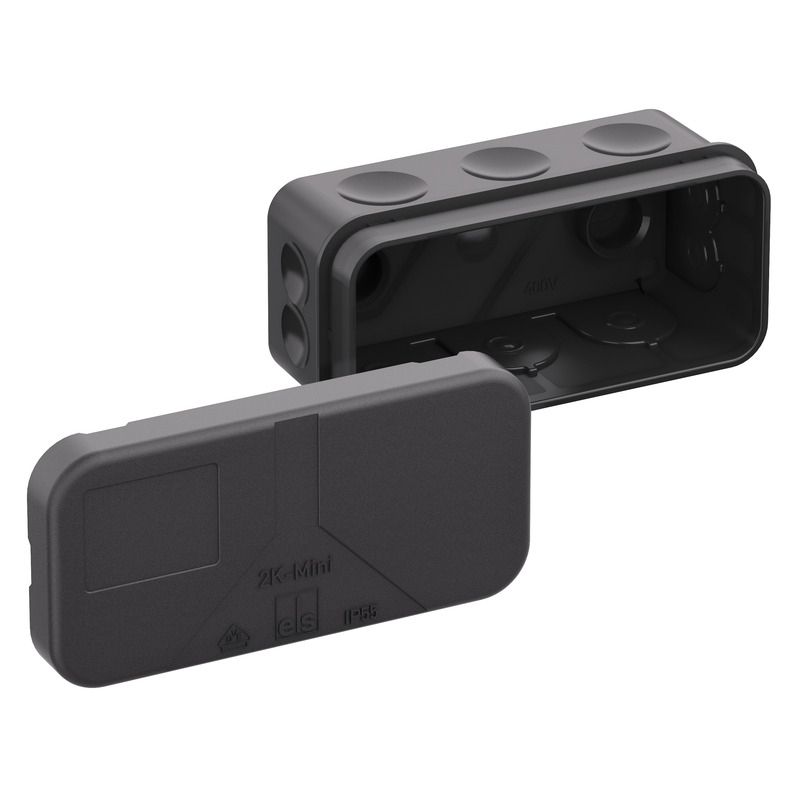

Rozbočovací krabice 2K-Mini-L/sw

  • Rozměry : 89 x 43 x 38 mm
  • Číslo výrobku: 34420801

černá, bez svorek



Rozbočovací krabice, se stupněm krytí IP55, Jmenovitý průřez 2,5 mm², Ui=400 V AC, Certifikováno VDE...

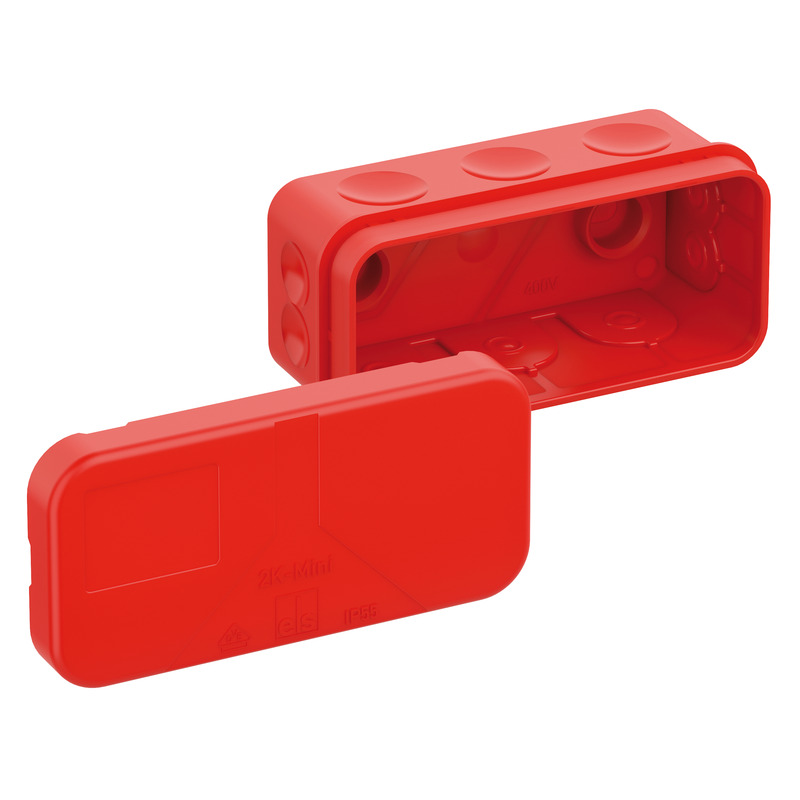

Rozbočovací krabice 2K-Mini SB-L
