#98220201 | Rozměry: 277 x 400 x 135 mm

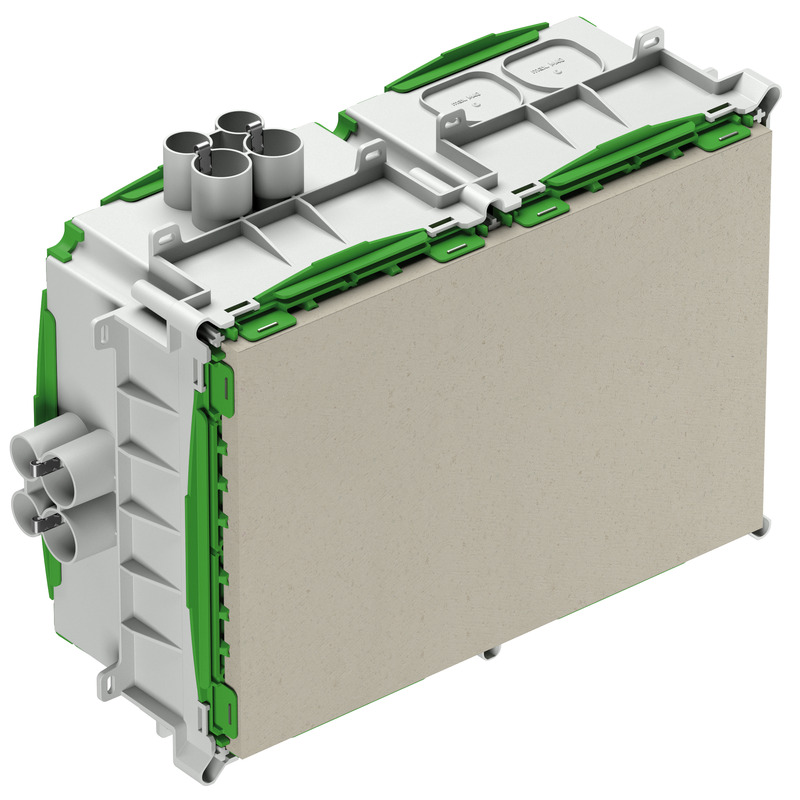

Vestavná skříň

IBTLED 3-f

Vestavná skříň, pro prefabrikáty, bez halogenů, pro montáž svítidel NV/HV/LED a reproduktorů, ohlašovacích a volacích systémů, pro instalaci svítidel otestovaných VDE podle DIN EN 60598 (VDE...

číst více

L 343, 22.12.2009, s. 1).

Vestavná skříň, pro prefabrikáty, bez halogenů, pro montáž svítidel NV/HV/LED a reproduktorů, ohlašovacích a volacích systémů, pro instalaci svítidel otestovaných VDE podle DIN EN 60598 (VDE 0711), a rovněž s označením F nebo označením MM, se stupněm krytí IP30, Domezovací izolační napětí: 400V AC, bez obsahu halogenů

maximální montážní výška pro svítidla, reproduktory, ohlašovací a volací systémy: 100 mm, výkon halogenových žárovek max. 75 W, výkon LED žárovek max. 35W, doplňkové přívody 4 x až M40, otvor výstupu: Deska Fermacell®, variabilní do max. 200 x 300 mm, 16 kombinovaných trubkových přívodů 8 x M20, M25, 8 x M25 integrovaná zarážka pro trubky a odlehčení tahu pro trubky M20, M25, Upevnění lepením nebo hřebíky, Spojovací průchodky a membrána pro děrování, Rozsah těsnění M16 - M40

Technická data

elektrické vlastnosti

domezovací izolační napětí AC 400 V
druh krytí IP30
Vhodné pro Betonová konstrukce
maximální výkon LED 35 Watt

barva

barva spodní díl šedá
barva horní díl zelená

rozměry

šířka 277 mm
délka 400 mm
výška 135 mm
vnitřní délka 300 mm
vnitřní šířka 200 mm
vnitřní výška 125 mm
maximální výřez vestavby 200.300 mm
Hmotnost 2.06 kg

materiálové vlastnosti

bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu 650 °C (EN 60695-2-11)

mechanické vlastnosti

druh upevnění Upevnění lepením nebo hřebíky
únosnost desky Fermacell 5 kg
druh upevnění Betonová konstrukce

okolní podmínky

max. relativní vlhkost vzduchu 25 °C - %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 60 °C
okolní teplota 24 h 35 °C

Sales Information

EAN 4013902642632
Třída ETIM EC000414
Číslo celní sazby 39269097
Minimální objednací množství 1

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen

Logistická data

Balicí kartón

EAN / GTIN 4013902642649
šířka 0.493 m
hmotnost 4.71 kg
výška 0.356 m
množství 2 Ks
hloubka 0.293 m

Paleta

EAN / GTIN 4013902642656
šířka 0.8 m
hmotnost 163.3 kg
výška 1.92 m
množství 60 Ks
hloubka 1.2 m

Kus

EAN / GTIN 4013902642632
šířka 0.277 m
hmotnost 2.06 kg
výška 0.135 m
množství 1 Ks
hloubka 0.4 m
