Svorkovnice, jako doplňkové svorky nebo náhradní díl pro instalaci v AK 24 a AK 36 (od 10/2025)

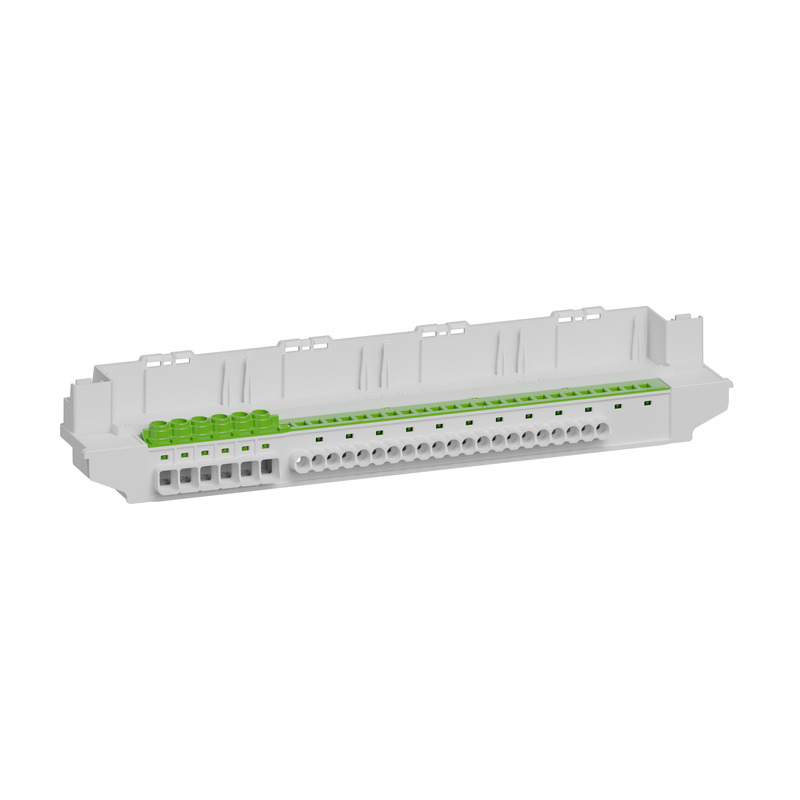

Základní nosič s PE upínací lištou se 6 šroubovými svorkami 2,5-16 mm² a 21 svorkami push-in 0,75-4mm², vhodný pro uchycení modulů 4 N, k montáži do malých rozvaděčů AK 14/28/42/56
| domezovací provozní napětí | 690 V |
|---|---|
| počet pólů | 1 |
| chráněné proti dotyku | ano |
| Připojení 1: Druh připojení | Šrouby |
| Připojení 1: délka odizolování | 13 mm |
| Připojení 1: svorková místa na pól | 6 |
| Připojení 1: Hodí se pro vodiče CU | 1 |
| Připojení 1: Hodí se pro vodiče AL | 0 |
| Připojení 1: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (min) | 2.5 mm² |
| Připojení 1: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (max) | 16 mm² |
| Připojení 1: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (min) | 2.5 mm² |
| Připojení 1: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (max) | 16 mm² |
| Připojení 1: Připojitelný průřez vodiče jednodrátový (min) | 2.5 mm² |
| Připojení 1: Připojitelný průřez vodiče jednodrátový (max) | 16 mm² |
| Připojení 1:Připojitelný průřez vodiče vícedrátový (min) | 2.5 mm² |
| Připojení 1: Připojitelný průřez vodiče vícedrátový (max) | 16 mm² |
| Připojení 2: Druh připojení | bezšroubový |
| Připojení 2: Délka odizolování | 12 mm |
| Připojení 2: Svorková místa na pól | 21 |
| Připojení 2: Hodí se pro vodiče CU | 1 |
| Připojení 2: Hodí se pro vodiče AL | 0 |
| Připojení 2: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (min) | 0.75 mm² |
| Připojení 2: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (max) | 4 mm² |
| Připojení 2: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (min) | 0.75 mm² |
| Připojení 2: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (max) | 4 mm² |
| Připojení 2: Připojitelný průřez vodiče jednodrátový (min) | 0.75 mm² |
| Připojení 2: Připojitelný průřez vodiče jednodrátový (max) | 4 mm² |
| Připojení 2: Připojitelný průřez vodiče vícedrátový (min) | 0.75 mm² |
| Připojení 2: Připojitelný průřez vodiče vícedrátový (max) | 4 mm² |
| šířka | 51 mm |
|---|---|
| délka | 273 mm |
| výška | 51 mm |
| Hmotnost | 0.146 kg |
| bez obsahu halogenů | ano |
|---|---|
| Třída hořlavosti podle UL94 | V2 |
| Pevnost žhavicího drátu | 960 °C (EN 60695-2-11) |
| Připojení 1: utahovací moment | 2 Nm |
|---|
| EAN | 4013902705108 |
|---|---|
| Třída ETIM | EC001284 |
| Číslo celní sazby | 85369010 |
| Minimální objednací množství | 1 |
| materiál izolačního tělesa | termoplast |
|---|
| EAN / GTIN | 4013902705122 |
|---|---|
| šířka | 0.444 m |
| hmotnost | 3.28 kg |
| výška | 0.19 m |
| množství | 20 Ks |
| hloubka | 0.329 m |
| EAN / GTIN | 4013902705139 |
|---|---|
| šířka | 0.8 m |
| hmotnost | 218.8 kg |
| výška | 1.93 m |
| množství | 1200 Ks |
| hloubka | 1.2 m |
| EAN / GTIN | 4013902705108 |
|---|---|
| šířka | 0.051 m |
| hmotnost | 0.146 kg |
| výška | 0.051 m |
| množství | 1 Ks |
| hloubka | 0.273 m |
Text produktu
(73485101.TXT 587 B)
Přihlaste se pro stažení textů veřejných zakázek.
CAD data
(Stáhnout 3D CAD data)
Přihlaste se pro stažení textů veřejných zakázek.
N-modul, sada
AK3 1/6/1 N
Číslo výrobku 73385201
Moduly 4 N, každý se 2 šroubovými svorkami 2,5-16 mm² a 6 svorkami...
N-moduly s ovládacím pákou pro beznástrojové uvolnění vodičů, po 2 šroubových svorkách 2,5-16 mm² a...

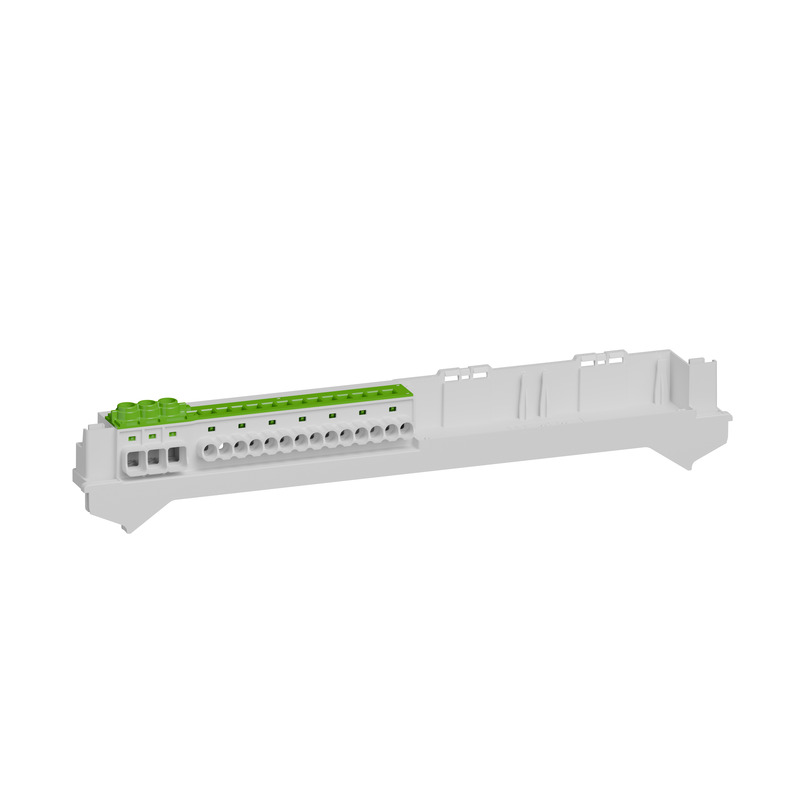

Upínací lišta
AK 3/14 PE
Číslo výrobku 73485001
Základní nosič s PE upínací lištou se 3 šroubovými svorkami 2,5-16 mm²...
Svorkovnice, jako doplňkové svorky nebo náhradní díl pro instalaci v AK 24 a AK 36 (od 10/2025)

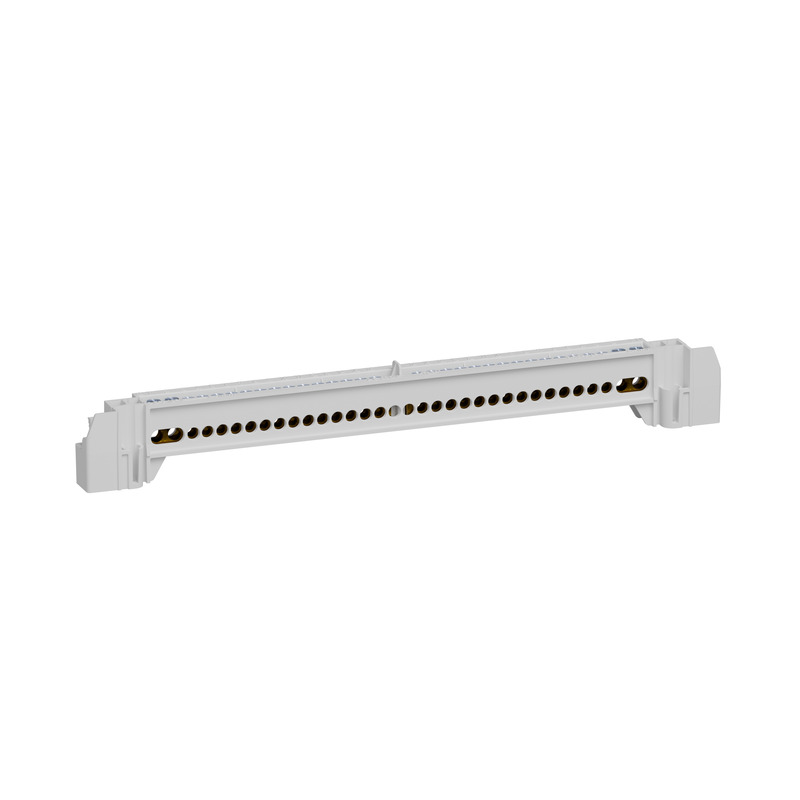

Upínací lišta
AK 24 PE/N-S
Číslo výrobku 73485201
PE/N svorkovnice se šroubovými svorkami: PE a N vždy s 2 svorkami 6-16...
Svorkovnice, jako doplňkové svorky nebo náhradní díl pro instalaci v AK 24 a AK 36 (od 10/2025)

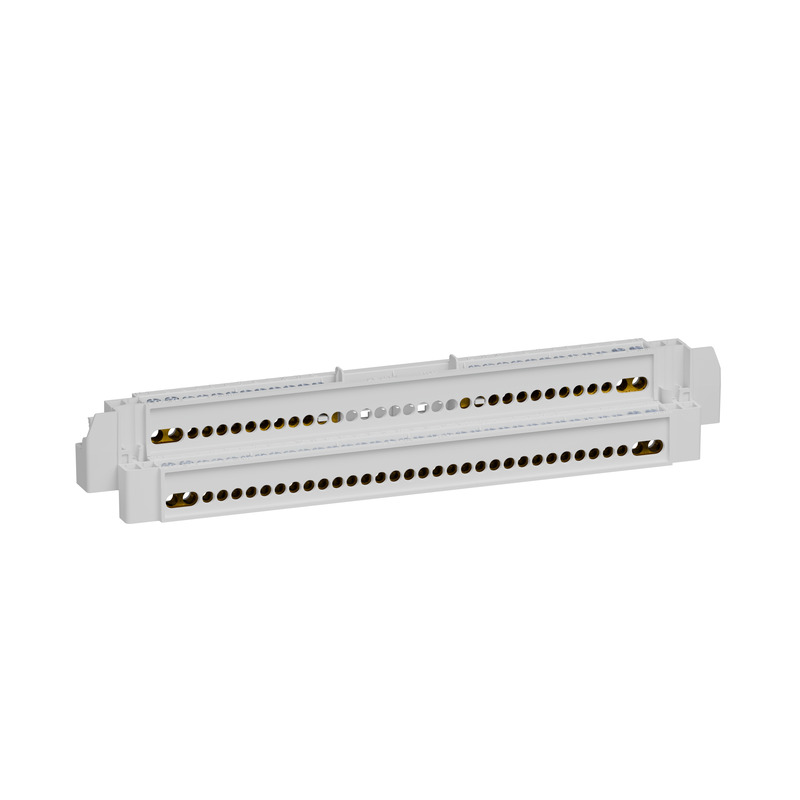

Upínací lišta
