Malé rozvaděče pro jednoduché vnitřní instalace

AK Kompakt – zredukováno na maximum

Rozvaděče Spelsberg série AK Kompakt jsou speciálně navrženy pro standardní vnitřní instalace. Nabízejí spolehlivé řešení tam, kde záleží na úspoře místa a uživatelské přívětivosti. Díky kompaktnímu designu vytvářejí rozvody tam, kde je málo místa – ideální pro technické místnosti, hlavní přívody, menší komerční jednotky, dílny nebo bytovou výstavbu. S variantami od 3 do 36 modulů série pokrývá širokou škálu aplikací: od malé pojistkové skříně pro dílnu po výkonný víceřadový rozvaděč. Všechny modely AK Kompakt zaujmou stupněm krytí až IP65, odolností proti nárazu IK08, halogenově nezávadným provedením a praktickými detaily, které výrazně usnadňují práci instalatérů.

Který malý rozvaděč AK je pro mě ten pravý? K vyhledávači malých rozvaděčů.

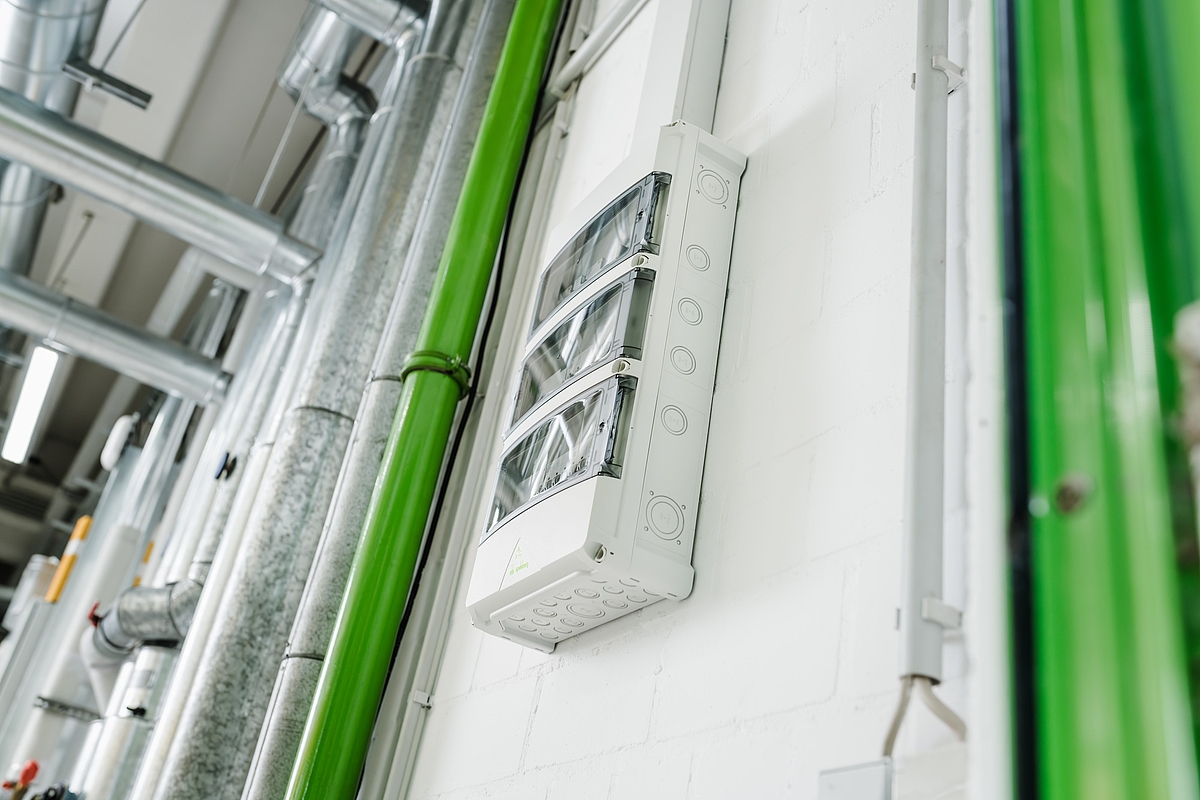

Malý rozvaděč - Standardní instalace ve vnitřním prostoru

AK Kompakt 24-36AK 24-36

AK Kompakt 03-12AK 03-12

AK Kompakt 24 (- 2025)AK 24

AK Air 14-70AK 14-70

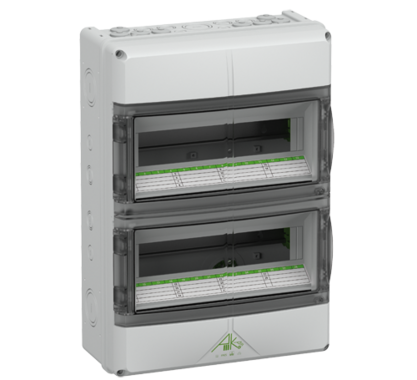

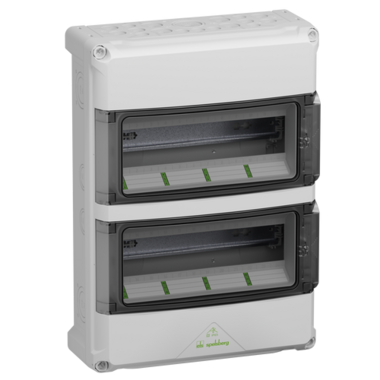

AK 24 | AK 36

ZREDUKOVÁNO NA MAXIMUM

Maximální funkčnost omezená na podstatu

AK Kompakt je důslednou odpovědí na moderní požadavky v bytové i účelové výstavbě: prostorově úsporný, instalačně přátelský elektrický rozváděč – omezený na podstatu bez kompromisů ve funkcích. Představuje maximální funkčnost při minimální potřebě prostoru – spojenou s praktickými funkcemi, které přinášejí skutečné výhody. Vše, co je potřeba. Nic, co překáží. Jasný design a nekompromisní kvalita.

AK Kompakt tak nabízí ideální řešení pro standardní instalace v interiéru. Ať už jde o 2-řadý nebo 3-řadý povrchový rozvaděč: spojuje spolehlivost a flexibilitu s jasným designem a praktickými funkcemi, které výrazně usnadňují každodenní práci elektrikářů – dnes i v budoucnu.

Vyvinutý pro maximální pohodlí při instalaci, rozvaděč s krytím IP65 tak přesně splňuje požadavky, které kladou moderní elektrické instalace na současný malý rozvaděč.

Rekordní časy při montáži a instalaci

Řešení bez nutnosti nářadí pro pohodlnou práci

Promyšlené detaily zajišťují přehled a bezpečnost

Vlastnosti, které přesvědčí v praxi

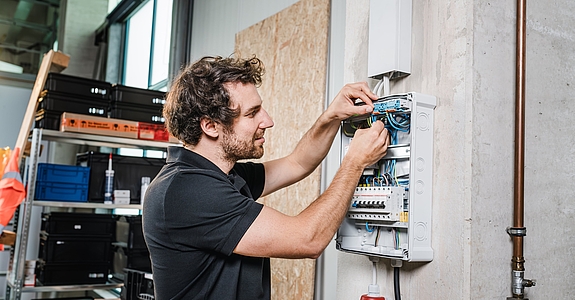

AK Kompakt není jen prostorově úsporný rozvaděč. Je vyvinutý pro instalatéry – s detaily, které viditelně usnadňují každodenní práci. Patří sem integrovaný držák PE-/N svorek, beznástrojové vložení kabelů a jednoduchá montáž DIN lišty bez dalších nástrojů. Díky tomu je tato kompaktní rozvodnice řešením, které zrychluje, zpřísňuje bezpečnost a zefektivňuje instalace – ať už v bytové výstavbě, technických místnostech nebo jako pojistková skříň v dílnách.

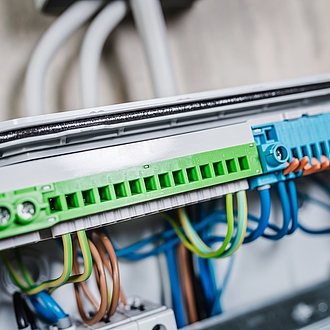

Nová bezšroubová svorka PE-/N

Důkladně promyšlené bezšroubové svorky PE-/N umožňují rychlé, bezpečné a pohodlné připojení ochranných a neutrálních vodičů.

Integrovaný nosič základny lze snadno odnímat a opětovně sestavovat bez nářadí – což šetří čas a zajišťuje hladkou instalaci.

Díky kombinaci klasické šroubové technologie, moderní funkce push-in a inovativních ovládacích páček na N-modulu je dosaženo vysoké úrovně flexibility a uživatelské přívětivosti, což významně usnadňuje každodenní práci elektrikářů.

Svorková oblast šroubových svorek: 2,5 mm² až 16 mm²
Dvojité obsazení svorky až do 4 mm²
Svorková oblast push-in svorek: 0,75 mm² až 4 mm²
Vhodné pro téměř všechny typy měděných vodičů: pevné, slaněné s či bez dutinek

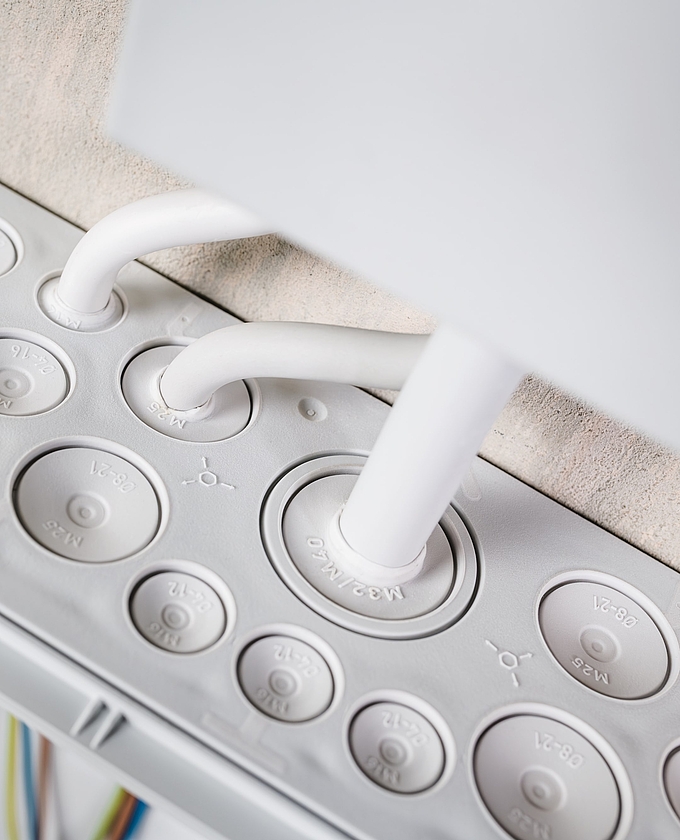

Beznástrojové vstupy pro kabely

18 měkkých vstupních membrán zajišťuje rychlé a snadné vložení kabelu zcela bez potřeby nástrojů. Některé z měkkých membrán jsou stále vhodné pro použití s kabelovými průchodkami.

Protilehlá strana je vybavena metrickými vyrážecími otvory pro kabelové průchodky s dvojitým membránovým těsněním, takže instalace může být flexibilně uzpůsobena otočením skříně o 180°.

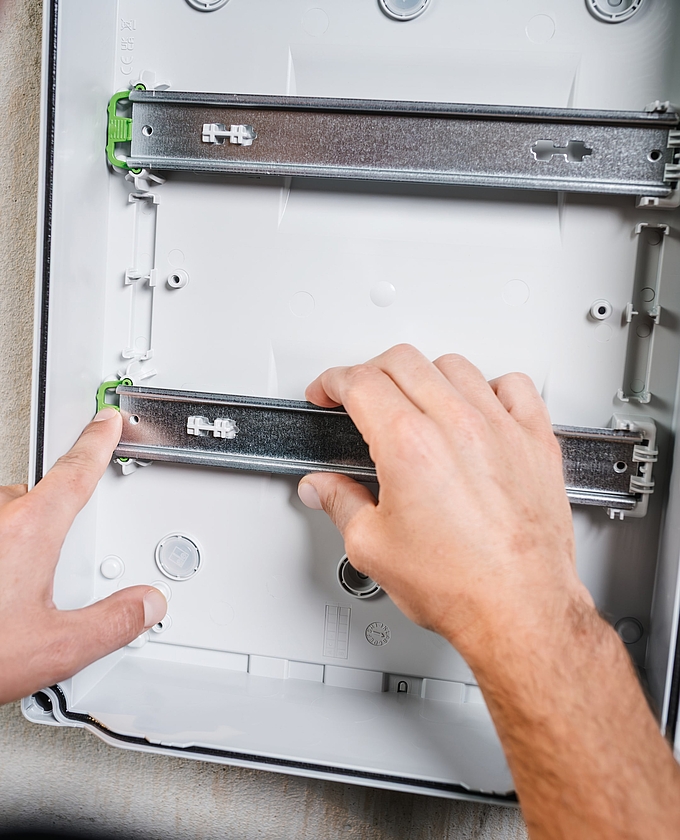

Beznástrojová montáž DIN lišty

DIN lišta může být namontována a demontována bez použití nástrojů. Jedním pohybem ruky se bezpečně zacvakne na místo a pomocí zeleného uvolňovacího mechanismu ji lze stejně snadno opět uvolnit, zcela bez nářadí.

To šetří cenný čas během instalace a zajišťuje, že instalace mohou být kdykoli flexibilně upravovány. Promyšlený mechanismus zajišťuje stabilitu, přesnost a znatelně pohodlnější manipulaci při každodenní práci.

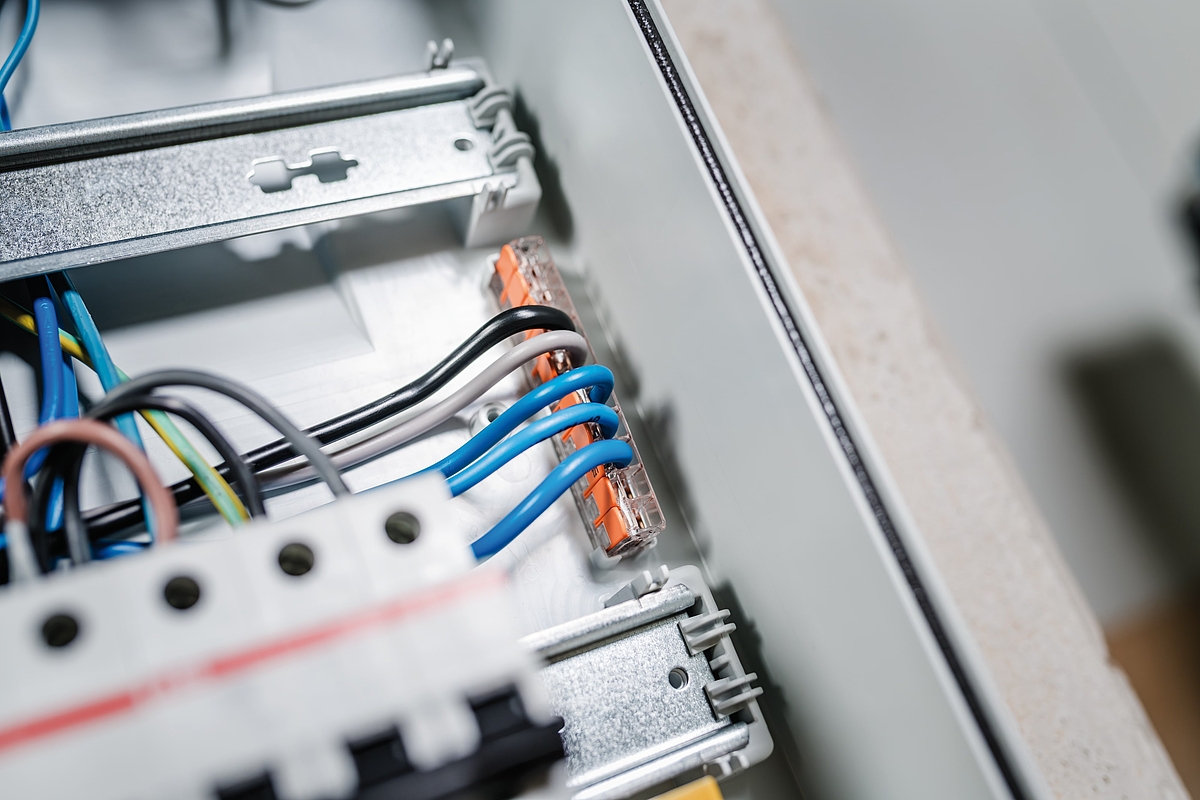

Držáky pro svorkovnice WAGO 221

Několik integrovaných svorek ve spodní části malého rozváděče zajišťuje bezpečné upevnění
3- a 5-pólových páčkových svorek WAGO 221 pro 6 mm² jako spojovací svorky. To umožňuje například rychlé rozdělení přívodního kabelu na několik proudových chráničů.
Tím vzniká maximální přehlednost v rozváděči díky
organizovanému vedení kabelů a navíc se uvolní místo na liště DIN, což umožňuje rychlou a efektivní práci.

Další funkce pro maximální pohodlí při instalaci

Kromě těchto praktických výhod nabízejí elektrické rozváděče AK 24 a AK 36 další funkce, které poskytují ještě větší komfort a flexibilitu. Doplňuje je široký sortiment příslušenství, které rozšiřuje možnosti použití – od kompaktního rozvaděče s krytím IP65 pro citlivé instalace až po větší projekty s 2-řadými nebo 3-řadými povrchovými rozváděči.

Boční zarážka modulových přístrojů a značení na DIN liště

Boční zarážka modulových přístrojů a značení na DIN liště

Boční zarážka a značení na DIN liště usnadňují přesné umístění přístrojů na lištu odpovídající výřezu okénka. Tím je zajištěno, že přístroje vždy sedí přesně a kryt lze optimálně zavřít.

Více místa pod DIN lištami

Více místa pod DIN lištami

Díky navíc vyhloubeným kapsám na dně skříně lze kabely snadno vést pod DIN lištami. Také vzdálenost 135 mm mezi DIN lištami usnadňuje instalaci a nabízí více prostoru pro čisté a přehledné vedení kabelů.

Ergonomické a flexibilně nastavitelné okénko

Ergonomické a flexibilně nastavitelné okénko

Pohodlné otvírací okénko umožňuje boční, plynulé otevírání a zavírání – pohodlně jednou rukou. Podle instalační situace lze flexibilně zvolit, zda bude pant na pravé či levé straně.

Montáž zásuvky

Montáž zásuvky

Další zásuvky lze přímo namontovat na rozvodnou skříň přes boční vyrážecí otvory. To poskytuje bezprostřední připojení k síti, když je potřeba – ať už pro provoz dalších zařízení, nebo jako praktická servisní zásuvka.

Rychlozavírací šrouby

Rychlozavírací šrouby

Šrouby integrované v krytu usnadňují otevírání a zavírání rozvaděče. Čtvrtinovým otočením je kryt bezpečně připevněn nebo uvolněn.

Montáž na otvory pro zavěšení

Montáž na otvory pro zavěšení

Integrované uchycení na montážní otvor umožňuje jednoduché zavěšení skříně před jejím definitivním upevněním. Pro tento účel se jednoduše vyrazí montážní otvor, který usnadní přesné umístění – i při montáži převěšené nebo v stísněných instalačních situacích.

AK Kompakt - zredukováno na maximum

Všechny vlastnosti nových malých rozvaděčů AK 24 | AK 36 v přehledu. Od montáže přes průchod kabelů až po novou svorku PE-N.
Podívejte se hned!

AK 24 | AK 36 a malé rozváděče AK Air v porovnání

AK 24 | AK 36

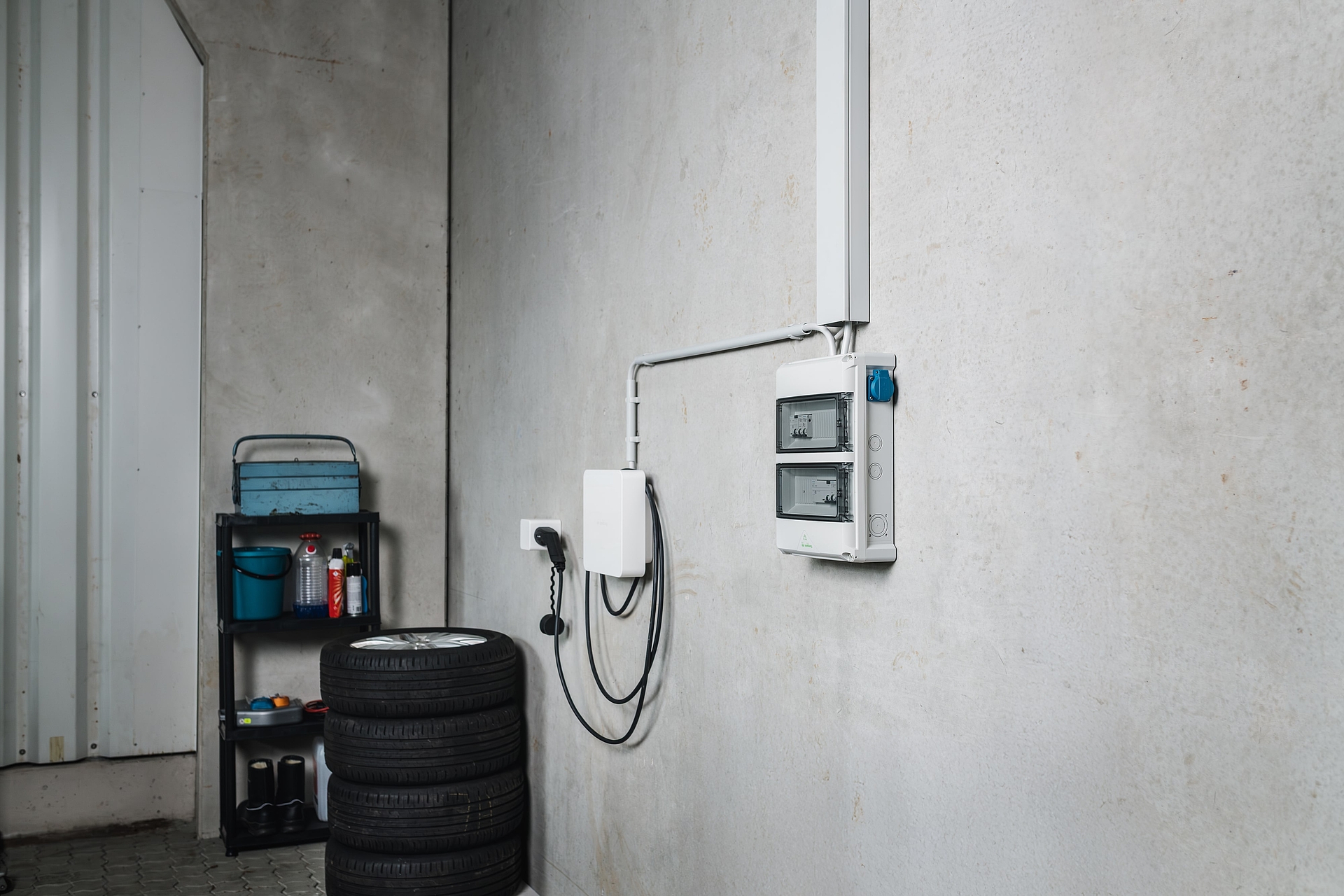

pro standardní vnitřní instalace jako jsou dílny, garáže a sklepní prostory nebo v prostředích s nutností vyššího krytí rozvaděčů

24 až 36 modulů
12 modulů v řadě
18 měkkých membrán pro vstupy kabelů
částečně vhodné pro kabelové průchodky
Beznástrojově ovladatelná DIN lišta
Vzdálenost DIN lišt 135 mm
Držáky pro svorky WAGO 221
Horizontální kombinace

K systému malých rozvaděčů AK 24 | AK 36

AK Air

pro vnitřní a chráněné venkovní prostory v náročném prostředí průmyslu, obchodu nebo zemědělství

14 až 70 modulů
14 modulů v řadě
Varianty s přídavnou svorkovnicovou plochou
Přírubové varianty pro čelní kombinaci
S integrovanými ventilačními prvky Air®
Četné vstupy kabelů
vše lze osadit kabelovými průchodkami
Beznástrojově ovladatelná, výškově nastavitelná lišta DIN
Vzdálenost DIN lišt 150 mm
Horizontální kombinace
Velké množství certifikátů
Odolnost vůči plynnému čpavku

K systému malých rozvaděčů AK Air

Který AK je
ten pravý?

K vyhledávači malých rozvaděčů
