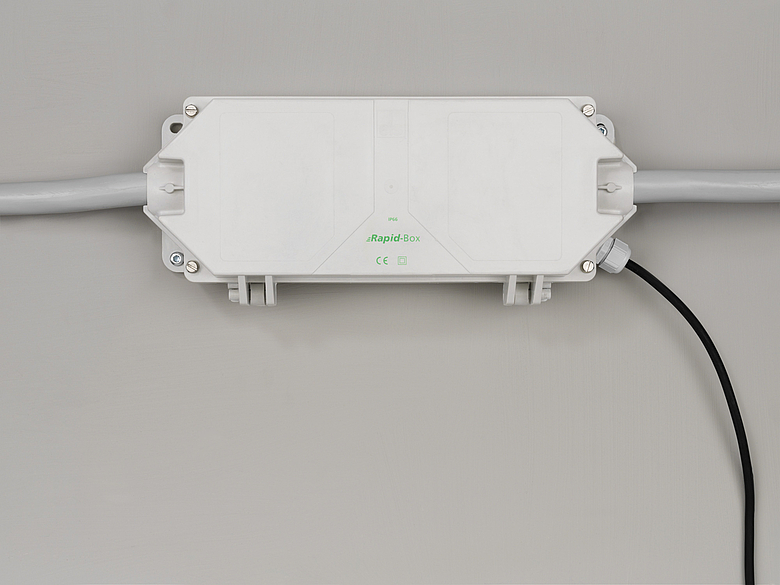

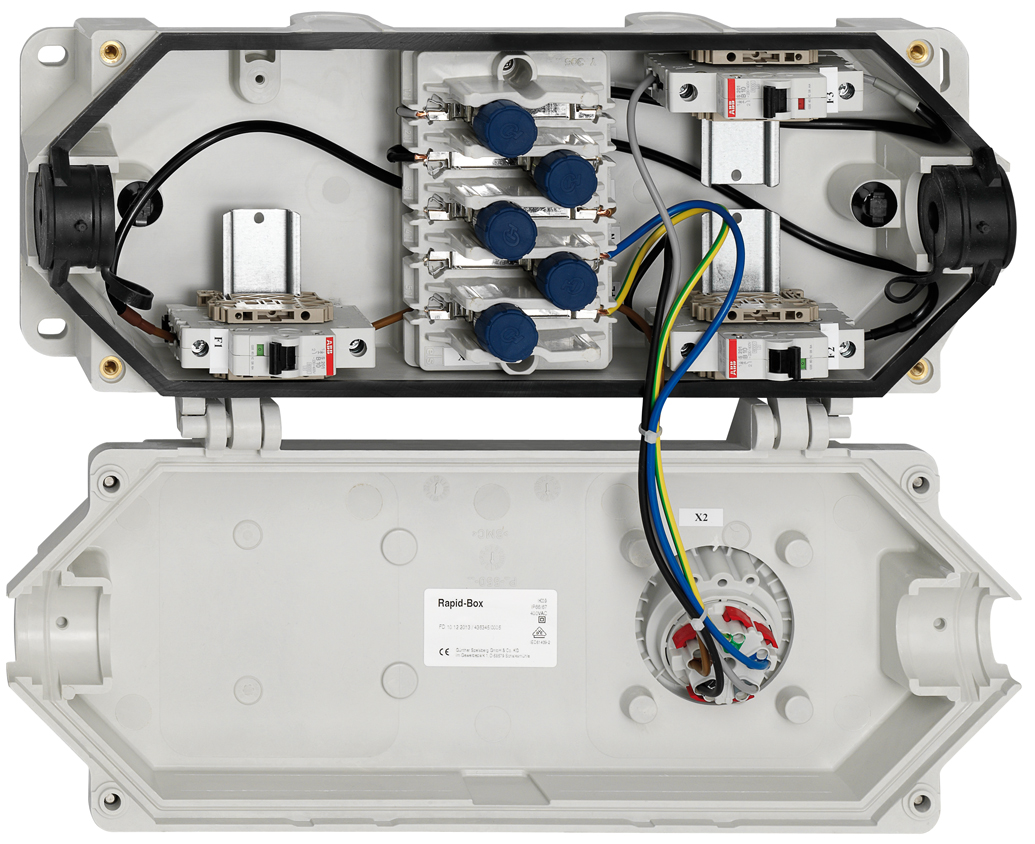

Rapid-Box
Kontaktování neřezaných vodičů do 50 mm²
Řešení pro bezpečné rozbočování neřezaných vodičů do 50 mm² v tunelu.
V tunelech, průmyslových halách nebo výškových domech je zapotřebí mnoho kabelů o délce několika kilometrů. Zde je obzvláště úsporné, pokud lze na dlouhých vzdálenostech komfortně a bezpečně provádět rozbočení elektrického proudu, například pro zásuvky nebo světla.
S krabicemi Rapid-Box od společnosti Spelsberg je to nyní možné jak rychle, tak bezpečně.
Provádění potřebného rozbočení kabelů pro napájení nejrůznějších aplikací bylo dosud spojeno s velkým úsilím, a zvláště v případě, pokud byly dle předpisů dodatečně vyžadovány další komponenty. S novým systémem Rapid Box od společnosti Spelsberg lze takové úkony od této chvíle provádět mnohem rychleji a cenově výhodněji. Nový systém skříní byl vyvinut speciálně pro bezpečné rozbočování neřezaných vodičů do 50mm² (Cu).
Výhody
- Víko demontovatelné
- Variabilní osazení víka
- Použití v prostředí ohroženém korozí
- Nízké zatížení škodlivými látkami v případě požáru „Low Smoke“
- Celoevropská certifikace podle EN 61439 (kombinace rozvodných zařízení)
- Celoevropská certifikace podle EN 1363
- Pro Německo podle DIN 4102-2 (zkouška požární odolnosti)
- Kontaktování neřezaných vodičů do 50 mm², Cu, také dodatečně
- Bezúdržbové kontaktování pružením a pružinovou svorkou
- Extrémně robustní materiál skříní a odolný proti UV záření
- Je možné provádět montáž pomocí vnějšího upevnění také při zavřeném víku
- Hlavní svorka je použitelná také jako spojovací svorka dvou řezaných vodičů
- Víko a šroub víka neztratitelné

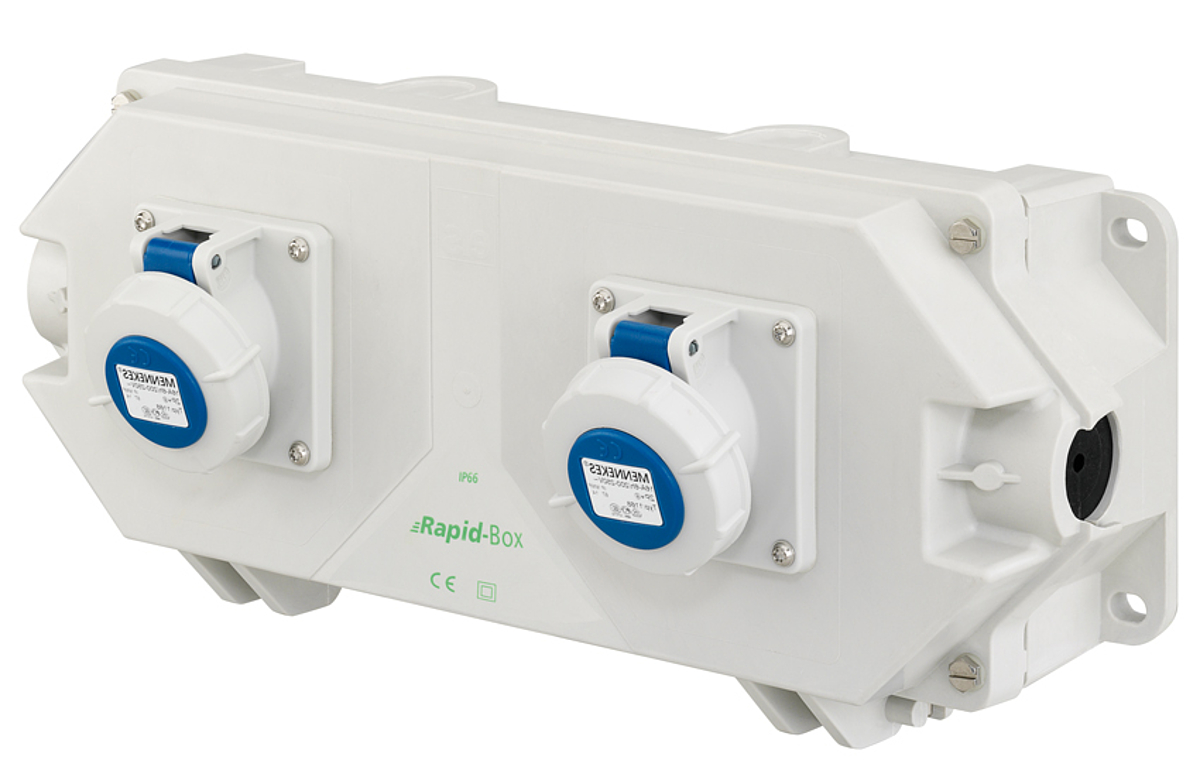

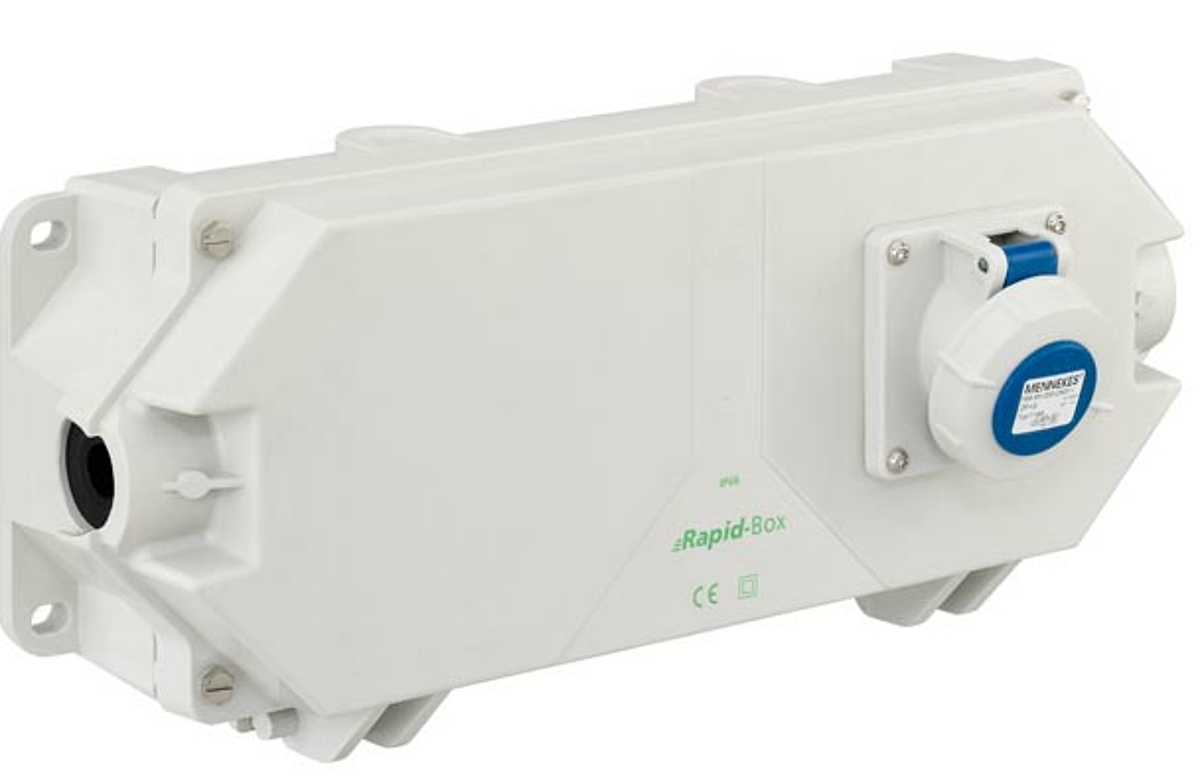

Top výrobky Rapid-Box

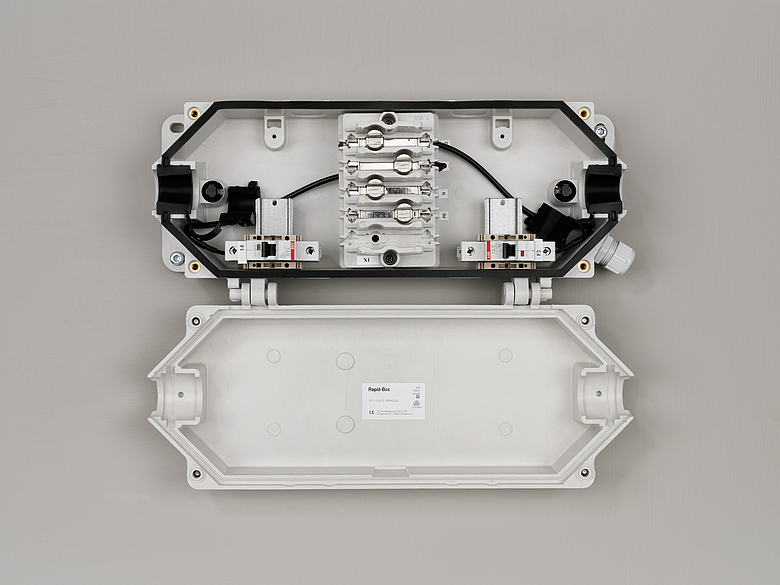

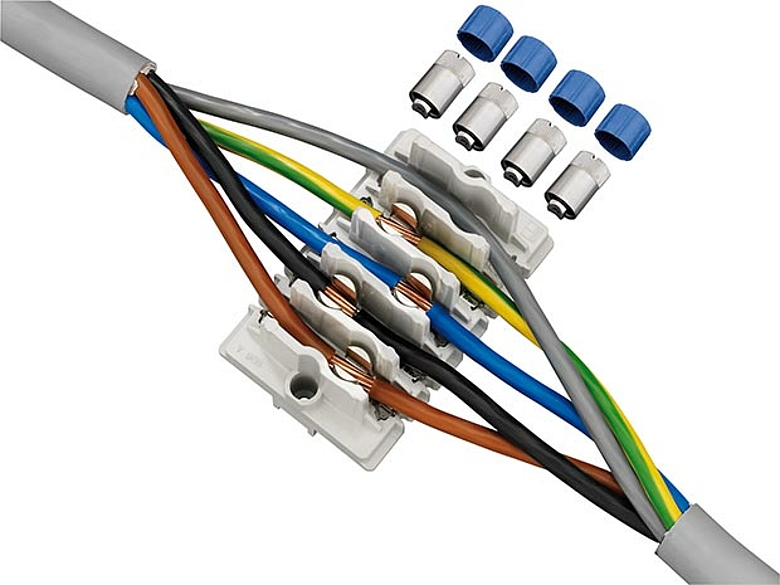

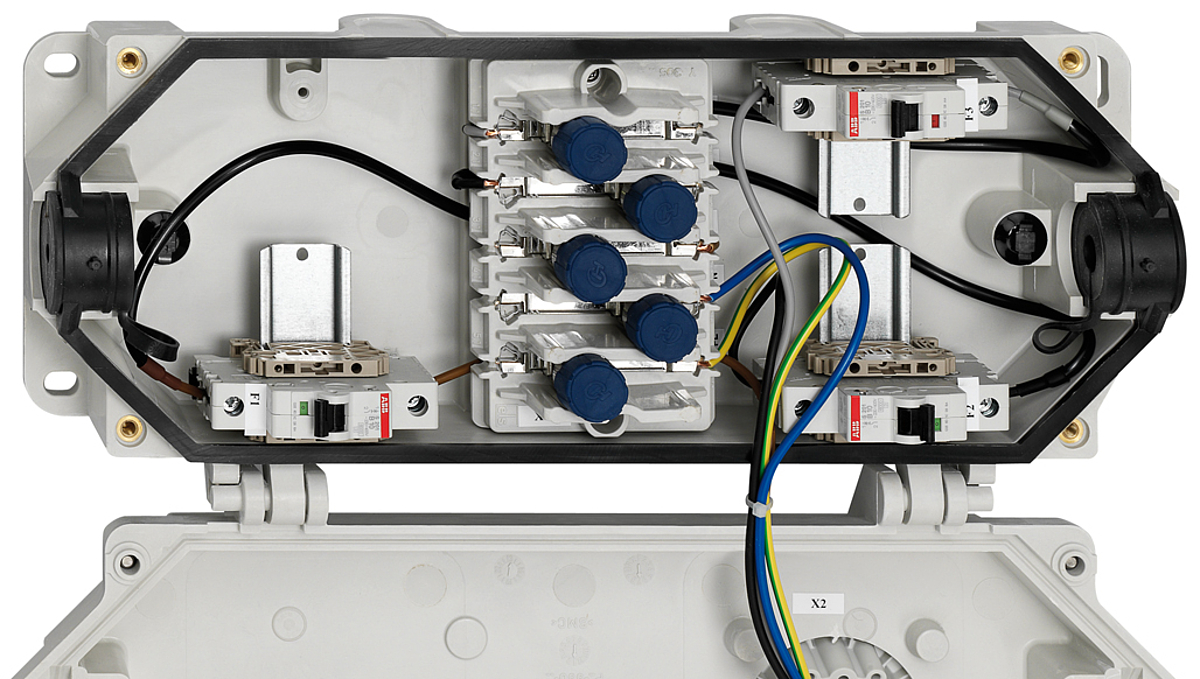

Připojovací svorka
- Variabilní osazení svorkami, 2 - 5 pólovými
- Bezúdržbová, vysoko osazená svorkovnice
- Odpružená kloboučková matice pro bezúdržbovou průchozí kabeláž
- Pružinová svorka pro rozbočení
- Varianty svorek pro standardní provedení a provedení pro zachování funkčnosti
Víko
- Spojení svorky s upevňovacím závěsem prostřednictvím šroubu s válcovou hlavou
- Víko variabilně osaditelné
- Víko a šrouby víka neztratitelné
- Víko demontovatelné
- Pevný doraz zajišťující potřebnou vtlačnou sílu těsnění

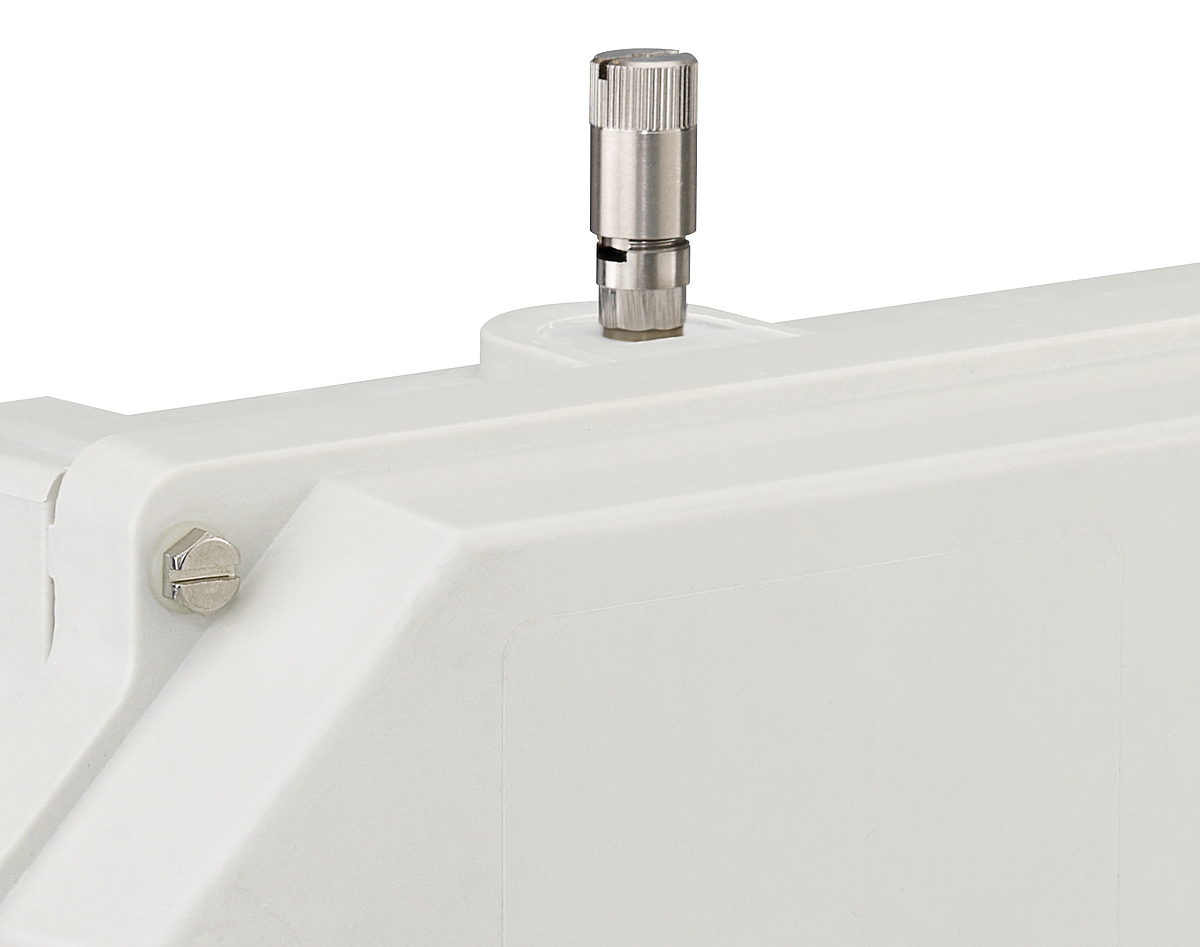

Volitelné vnější zemnění
- Je možné vybavit libovolnou variantu vnějším uzemněním tak, že se ke skříni namontuje kontakt PE
- Vodivé spojení mezi vnějším a vnitřním prostorem
- Třída ochrany I
- Uzemnění všech kovových dílů uvnitř skříně kontaktováním s externím kontaktem PE
- např. montážní lišta: Spojení kontaktu PE s NS řadovou svorkou pro ochranný vodič
- Díky vnějšímu uzemnění není ve svorce zapotřebí kontakt pro ochranné vedení

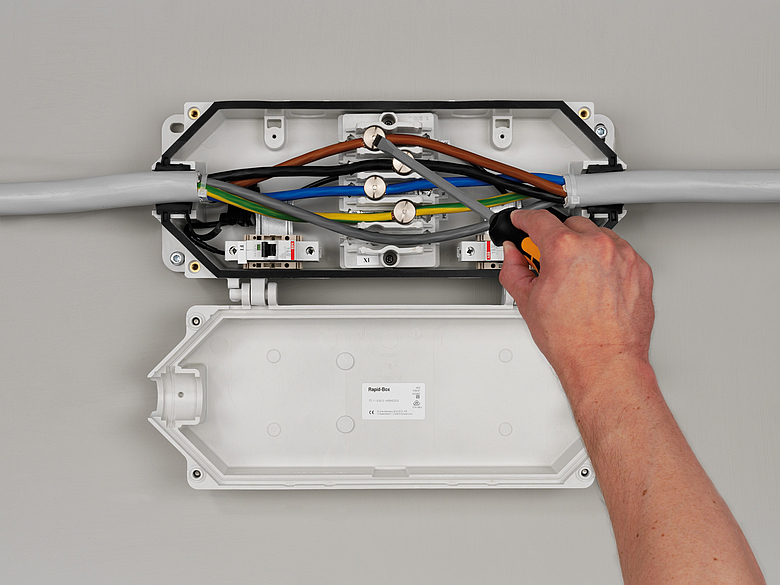

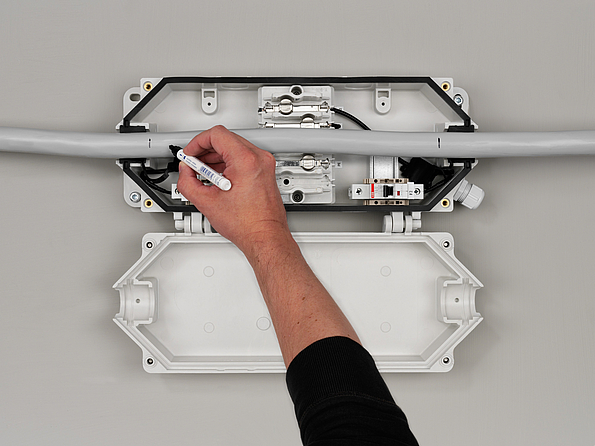

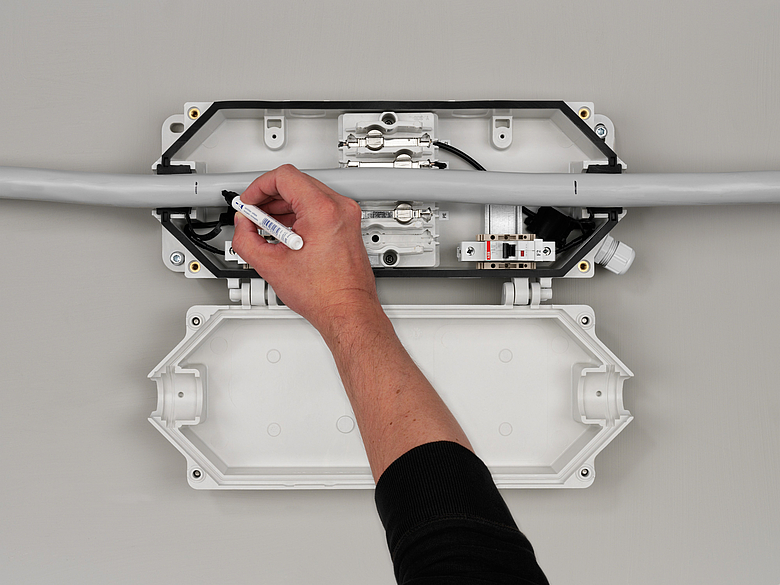

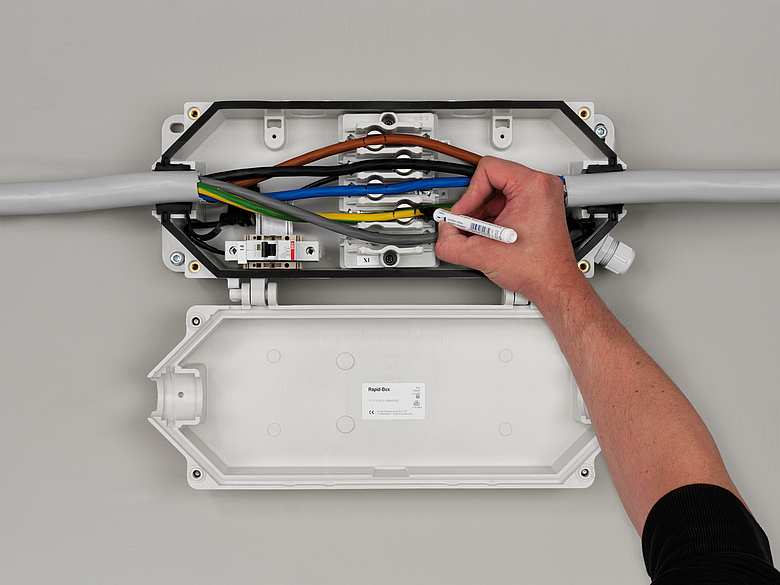

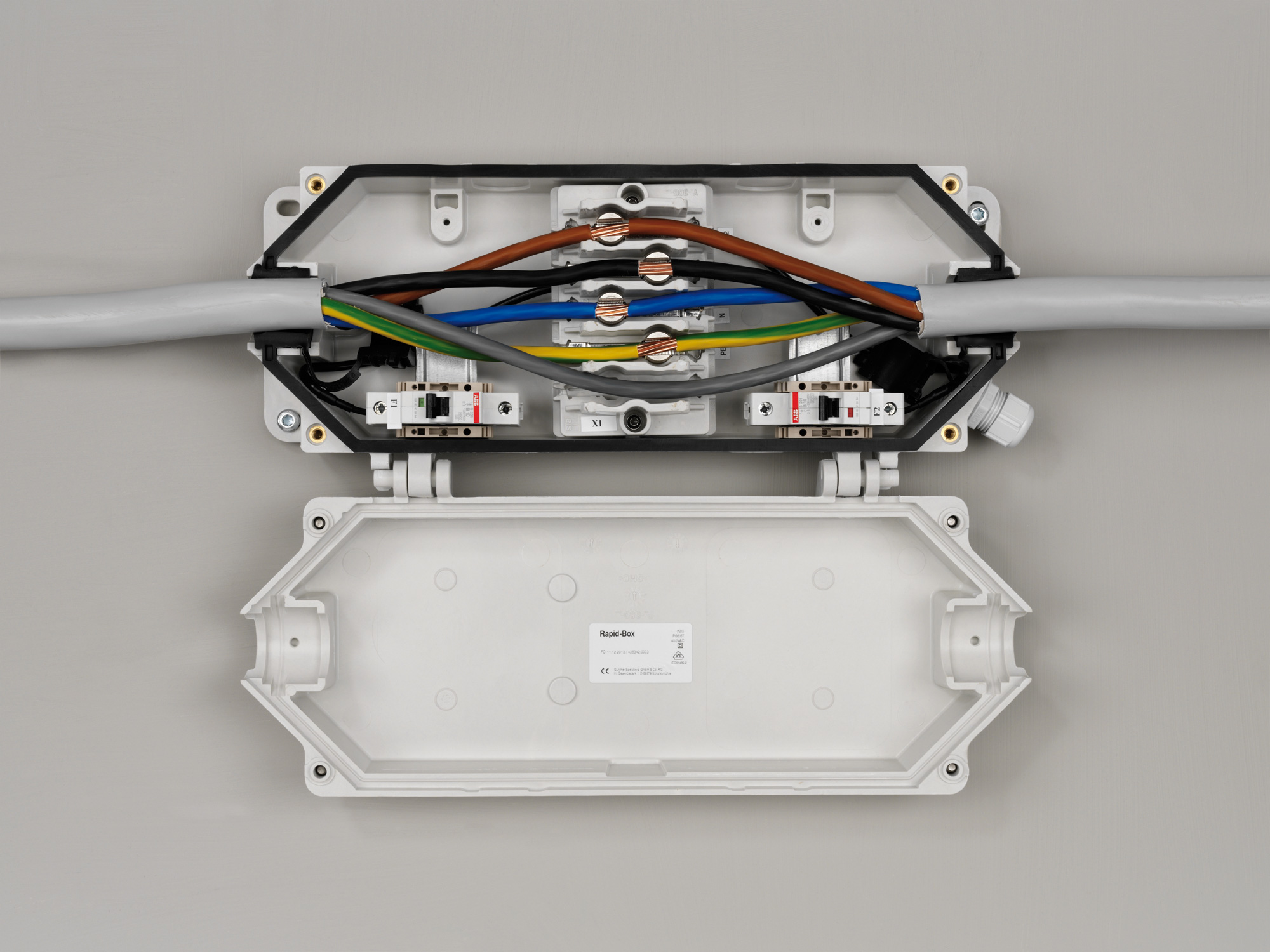

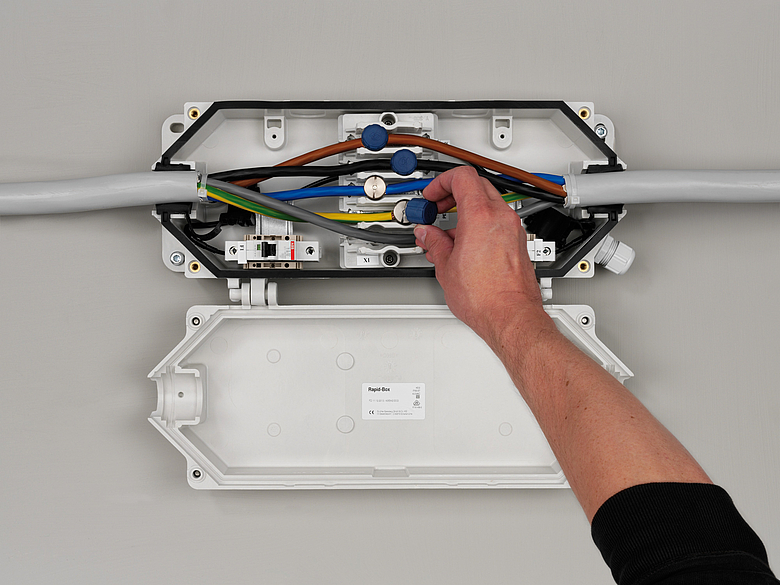

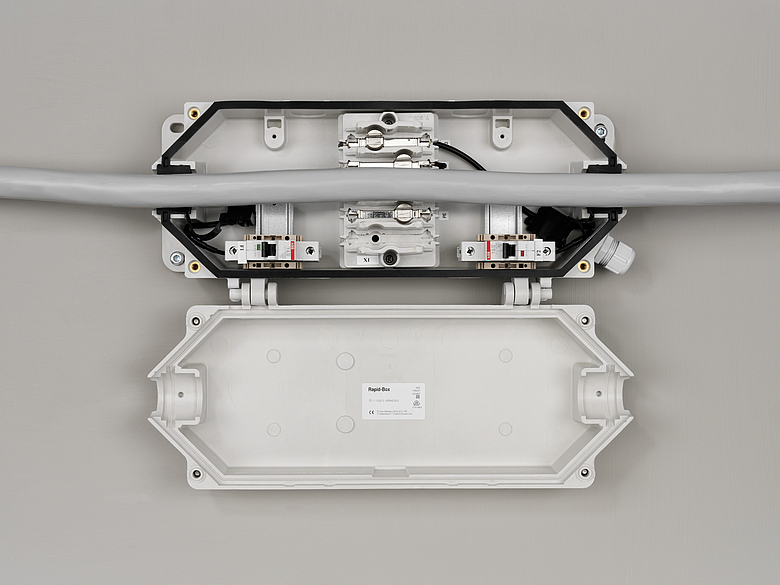

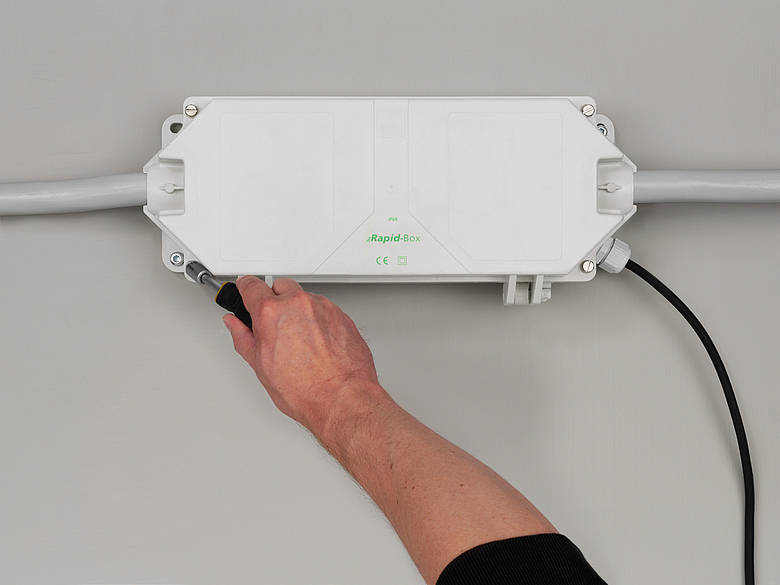

Montážní pokyny
Montáž stropů, stěn a kabelových tras
- Svislé a vodorovné zarovnání
- Zjednodušená montáž vedení při instalaci
- Rychlejší, snadnější, časově méně náročnější a úspornější připojení (15 min / krabici)

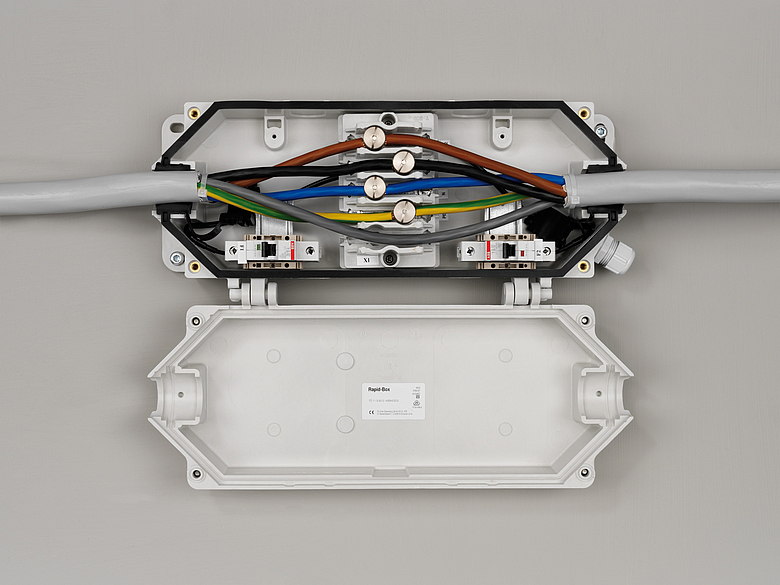

- Dodatečné připojení k stávajícím vedením bez řezání
