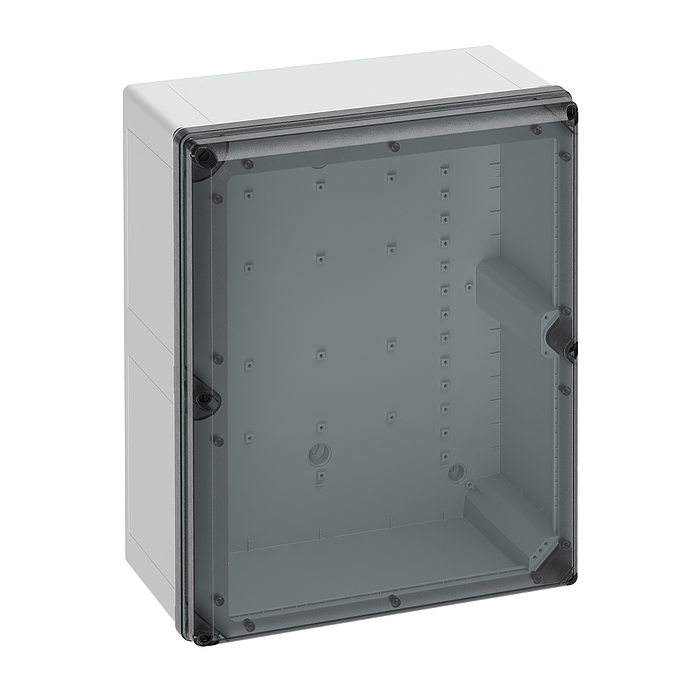

Prázdná skříň
Číslo výrobku: 70174501 | Rozměry: 400 x 500 x 226 mm
Prázdná skříň - průmyslová kvalita, vhodné pro instalaci v zátěžovém prostředí a v nechráněném venkovním prostředí, Krabice: polykarbonát vyztužený skleněnými vlákny, šedá, podobně RAL 7035, Víko: Polykarbonát
s transparentním víkem
| domezovací izolační napětí AC | 1000 V |
|---|---|
| domezovací izolační napětí DC | 1500 V |
| třída ochrany | II |
| druh krytí | IP66/IP67/IP69 |
| zavzdušněno | ne |
| UL Type Rating | 4X, 12/12K |
| barva spodní díl | šedá |
|---|---|
| barva horní díl | transparentní |
| šířka | 400 mm |
|---|---|
| délka | 500 mm |
| výška | 226 mm |
| vnitřní délka | 471 mm |
| vnitřní šířka | 371 mm |
| vnitřní výška | 204 mm |
| Odolné proti UV záření | ano |
|---|---|
| bez obsahu halogenů | ano |
| Třída hořlavosti podle UL94 | V2 |
| Pevnost žhavicího drátu podle EN 60695-2-11 | 960 °C |
| průmyslová kvalita | ano |
| druh upevnění | nástěnná/stropní montáž |
|---|---|
| rázová houževnatost | IK09 |
| plombovatelné | ano |
| varianta hrdel | ne |
| pro řazení k sobě | ano |
| s upevňovacími body ve víku | ano |
| Typ horního dílu | Víko |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -35 °C |
| okolní teplota max. | 80 °C |
| okolní teplota 24 h | 60 °C |

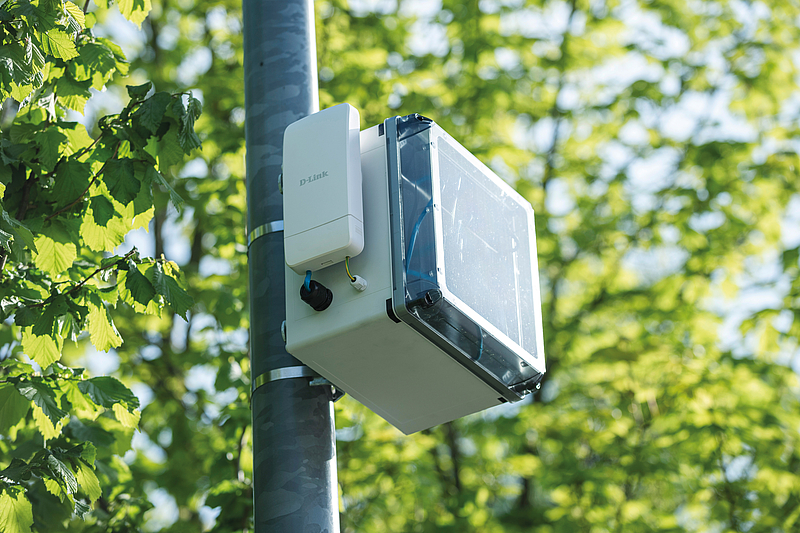

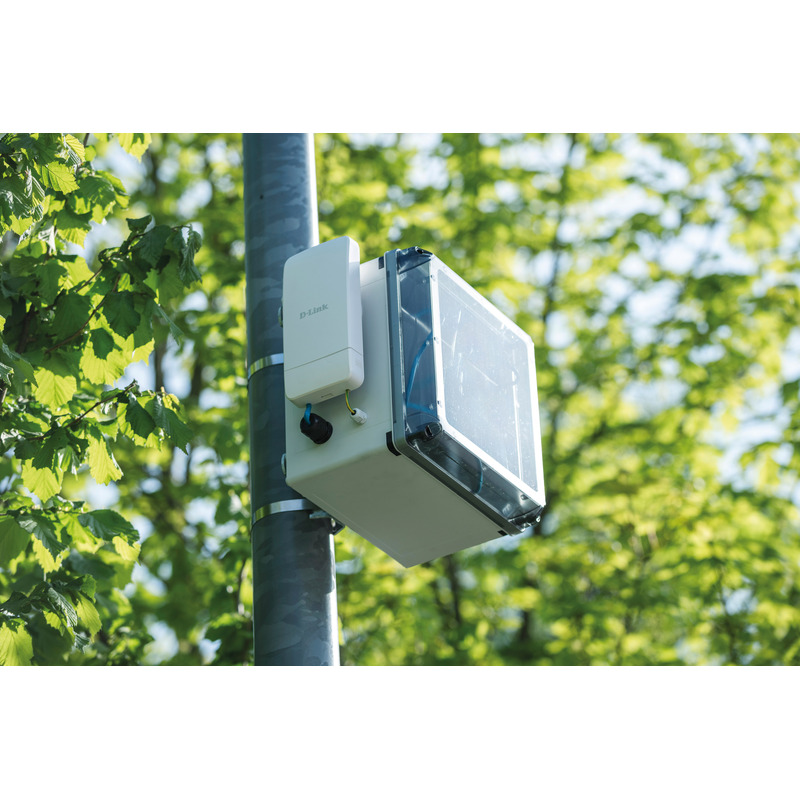

| Místo instalace | Nechráněná venkovní oblast |
| Místo použití | Instalace v průmyslovém prostředí a nechráněném venkovním prostředí |
| materiál spodního dílu | Polykarbonát, zesílený skelnými vlákny |
|---|---|
| materiál horního dílu | polykarbonát |
| materiál přívodu | nerelevantní |
| materiál těsnění | silikon |
| materiál šroubu víka | polyamid, zesílený skelnými vlákny |
| zkušební značka | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| zkušební značka | UL-EU (EN 62208) |
| zkušební značka | UL-EU (EN 61439-1/-2) |
| zkušební značka | UL-EU (EN 61439-1/-3) |
| zkušební značka | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| zkušební značka | DLG (odolnost vůči čpavku) |
| zkušební značka | DNV (Třída: Lodě & offshore zařízení) |
| Výkres v měřítku | pdf (875 KB) |
|---|---|
| Výkres v měřítku | dwg (2 MB) |
| Výkres v měřítku | dxf (11 MB) |
| Výkres v měřítku | jpg (869 KB) |
