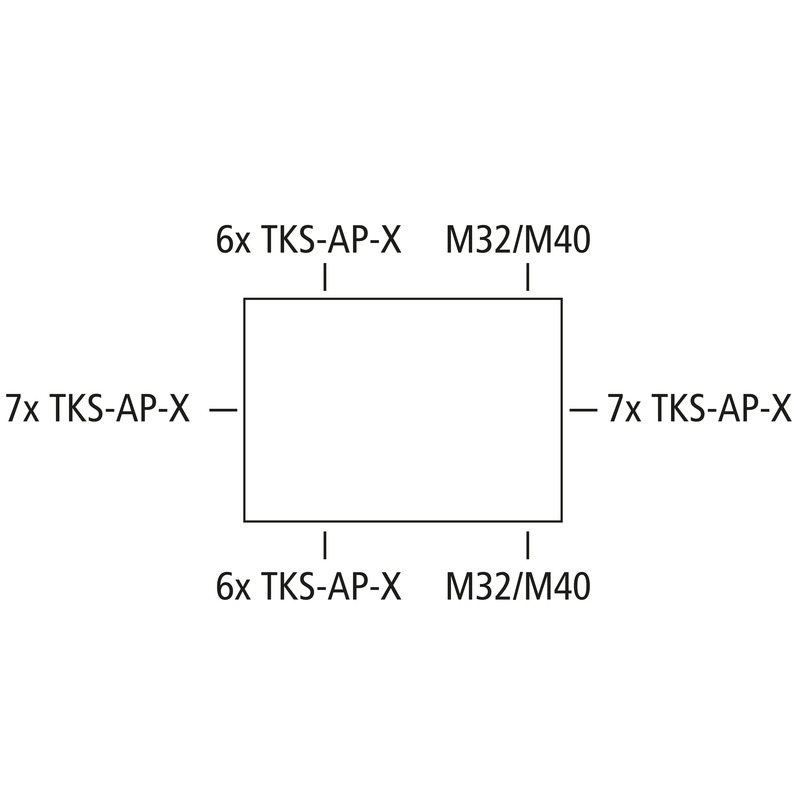

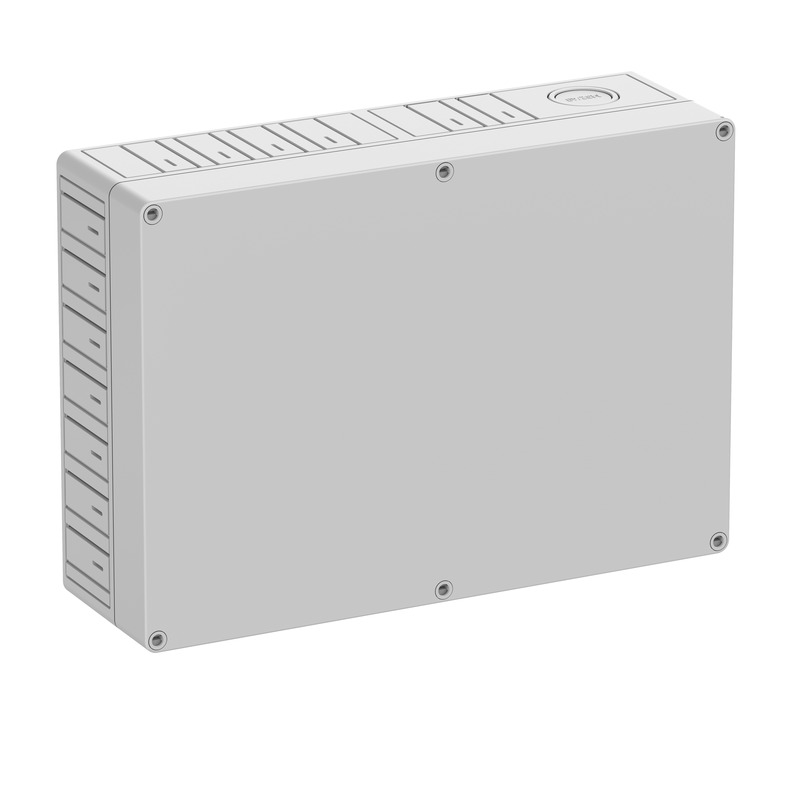

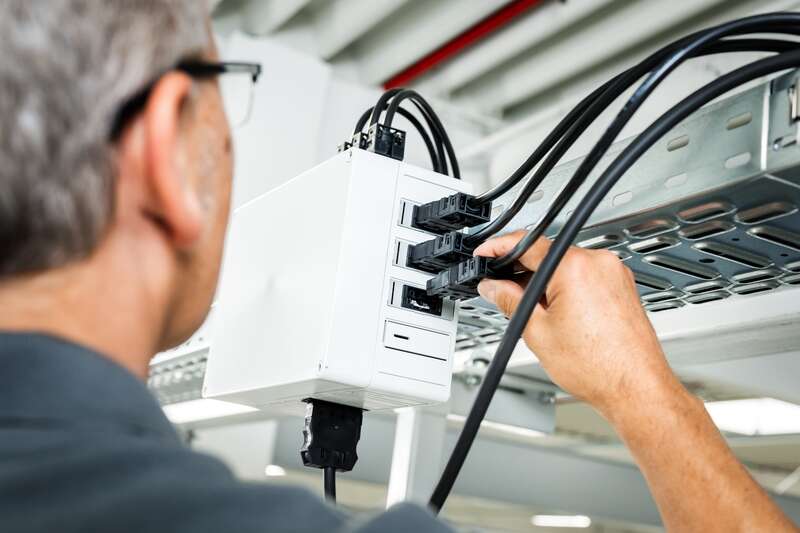

Prázdná skříň, se stupněm krytí IP30, polykarbonát, Vnitřní místa pro připevnění, pro standardní vnitřní instalace, pro montáž až 26 konektorů typu WINSTA® ve spojení s rámečkem adaptéru TKS AP
Krabice: polykarbonát, šedá, Víko: polykarbonát, šedá
| domezovací provozní napětí | 690 V |
|---|---|
| Jmenovité provozní napětí DC | 1000 V |
| třída ochrany | II |
| druh krytí | IP30 |
| zavzdušněno | ne |
| UL Type Rating | žádné údaje |
| barva spodní díl | šedá |
|---|---|
| barva horní díl | šedá |
| šířka | 361 mm |
|---|---|
| délka | 254 mm |
| výška | 111 mm |
| Hmotnost | 1.409 kg |
| Odolné proti UV záření | ano |
|---|---|
| bez obsahu halogenů | ano |
| Třída hořlavosti podle UL94 | V2 |
| Pevnost žhavicího drátu | 960 °C (EN 60695-2-11) |
| druh upevnění | nástěnná/stropní montáž |
|---|---|
| rázová houževnatost | IK07 |
| plombovatelné | ano |
| utahovací moment šroubu víka | 1.2 Nm |
| varianta hrdel | ne |
| Typ horního dílu | Víko |
| Připevnění | Vnitřní místa pro připevnění |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -35 °C |
| okolní teplota max. | 80 °C |
| okolní teplota 24 h | 60 °C |
| Místo instalace | Vnitřní oblast |
| EAN | 4013902694372 |
|---|---|
| Třída ETIM | EC000261 |
| Číslo celní sazby | 85389099 |
| Minimální objednací množství | 1 |
| materiál spodního dílu | polykarbonát |
|---|---|
| materiál horního dílu | polykarbonát |
| materiál šroubu víka | polyamid, zesílený skelnými vlákny |
| EAN / GTIN | 4013902694372 |
|---|---|
| šířka | 0.361 m |
| hmotnost | 1.409 kg |
| výška | 0.165 m |
| množství | 1 Ks |
| hloubka | 0.254 m |
| EAN / GTIN | 4013902694389 |
|---|---|
| šířka | 0.372 m |
| hmotnost | 4.3341 kg |
| výška | 0.372 m |
| množství | 3 Ks |
| hloubka | 0.262 m |
| EAN / GTIN | 4013902694396 |
|---|---|
| šířka | 0.8 m |
| hmotnost | 177.0276 kg |
| výška | 1.65 m |
| množství | 108 Ks |
| hloubka | 1.2 m |
Text produktu
(14101201.TXT 711 B)
Přihlaste se pro stažení textů veřejných zakázek.
CAD data
(Stáhnout 3D CAD data)
Přihlaste se pro stažení textů veřejných zakázek.

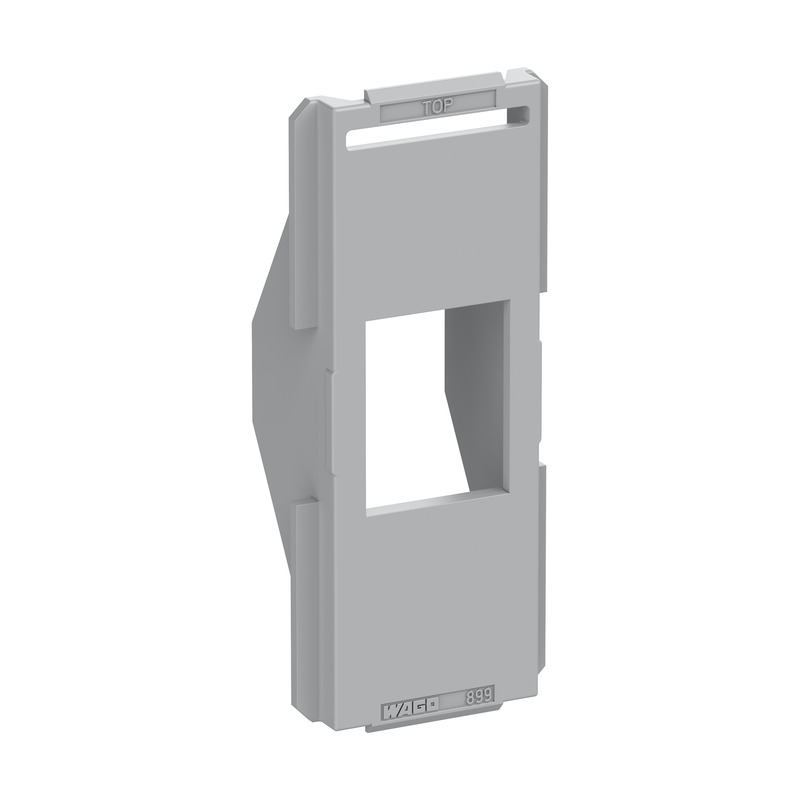

Rám adaptéru
TKS AP-1
Číslo výrobku 14400101
pro konektory typu WINSTA® MINI dvoupólové
Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.

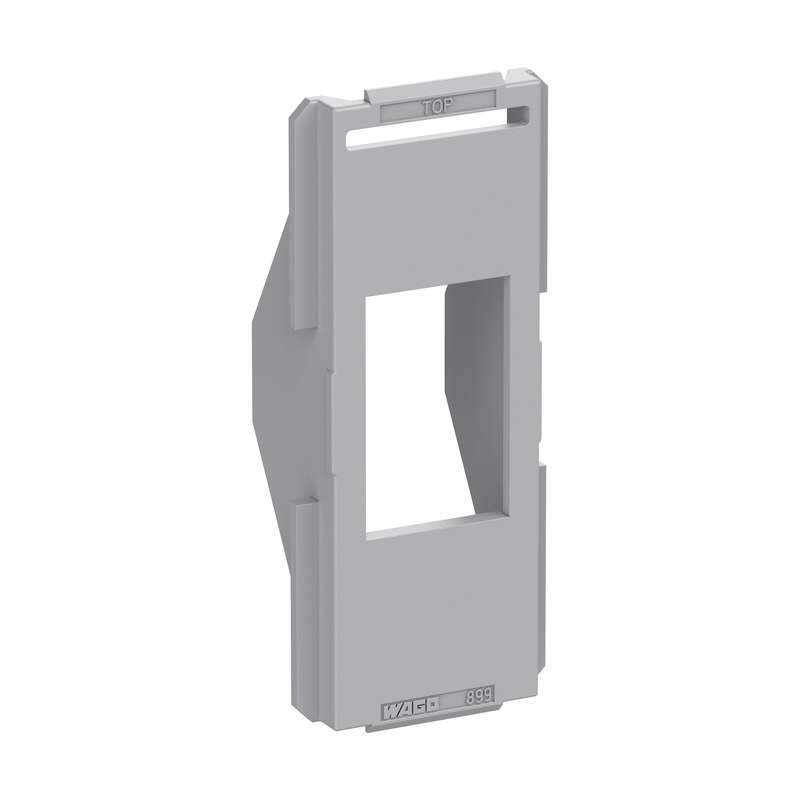

Rám adaptéru
TKS AP-2
Číslo výrobku 14400201
pro konektory typu WINSTA® MINI třípólové
Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.

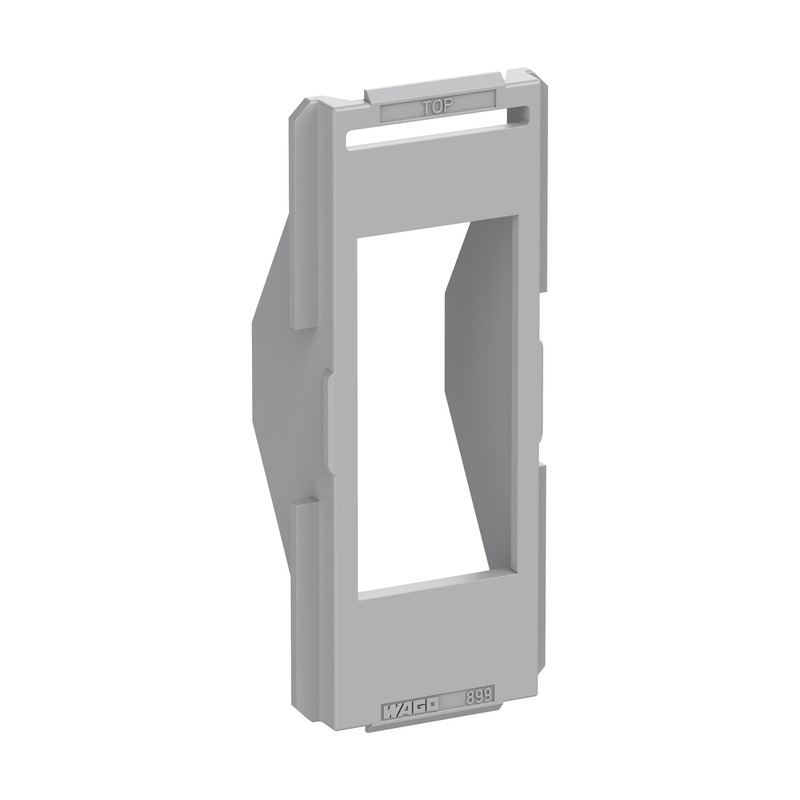

Rám adaptéru
TKS AP-3
Číslo výrobku 14400301
pro konektory typu WINSTA® MINI čtyřpólové
Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.

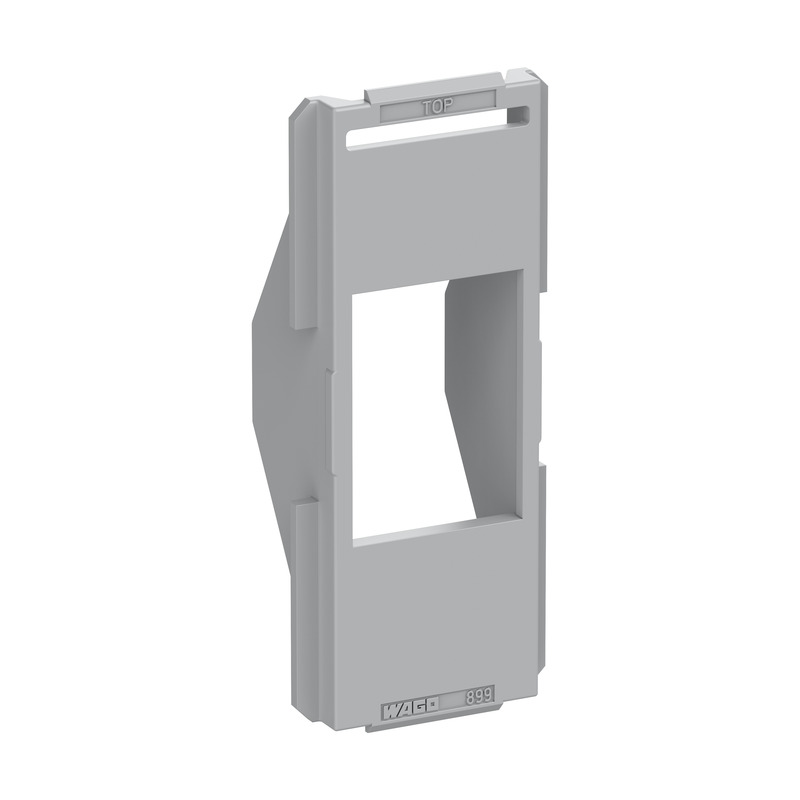

Rám adaptéru
TKS AP-4
Číslo výrobku 14400401
pro konektory typu WINSTA® MIDI dvoupólové
Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.
Rám adaptéru
TKS AP-5
Číslo výrobku 14400501
pro konektory typu WINSTA® MIDI třípólové a MINI pětipólové
Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.

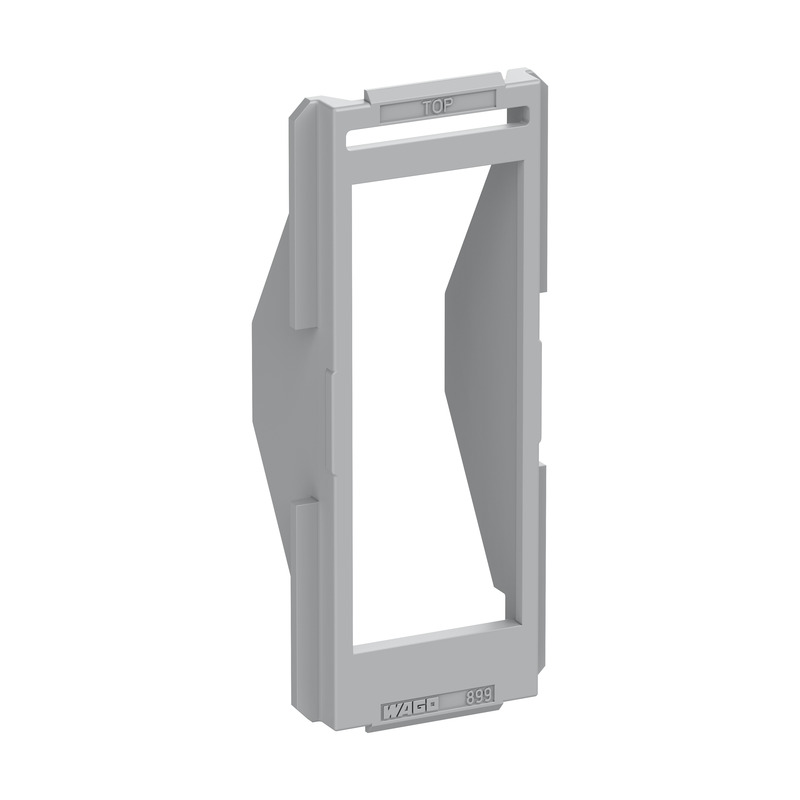

Rám adaptéru
TKS AP-6
Číslo výrobku 14400601
pro konektory typu WINSTA® MIDI čtyřpólové
Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.

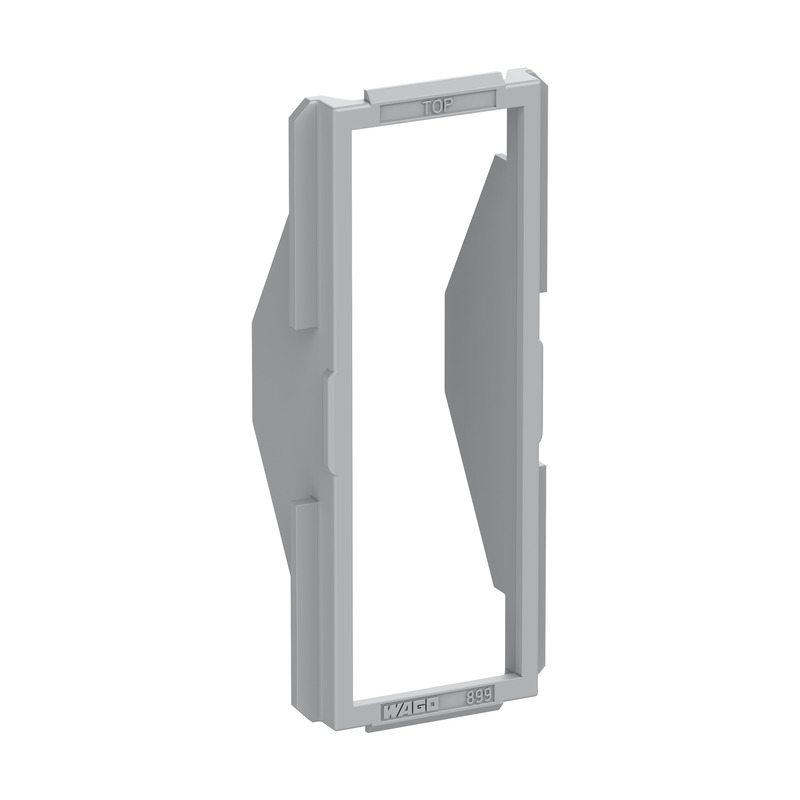

Rám adaptéru
TKS AP-7
Číslo výrobku 14400701
pro konektory typu WINSTA® MIDI pětipólové
Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.

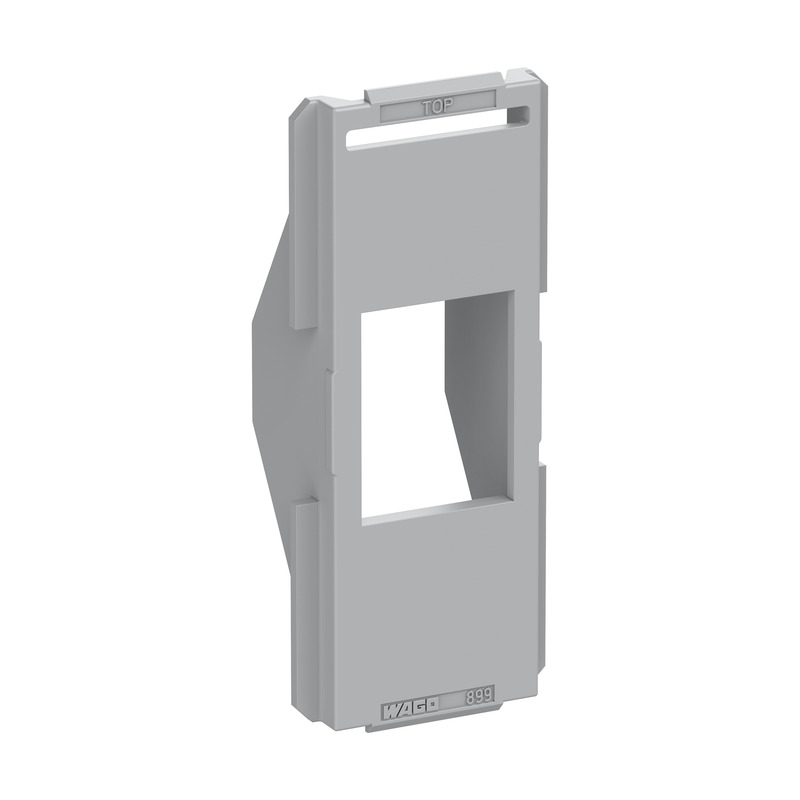

Rám adaptéru
TKS AP-8
Číslo výrobku 14400801
pro konektory typu Telegärtner 100023165
Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.

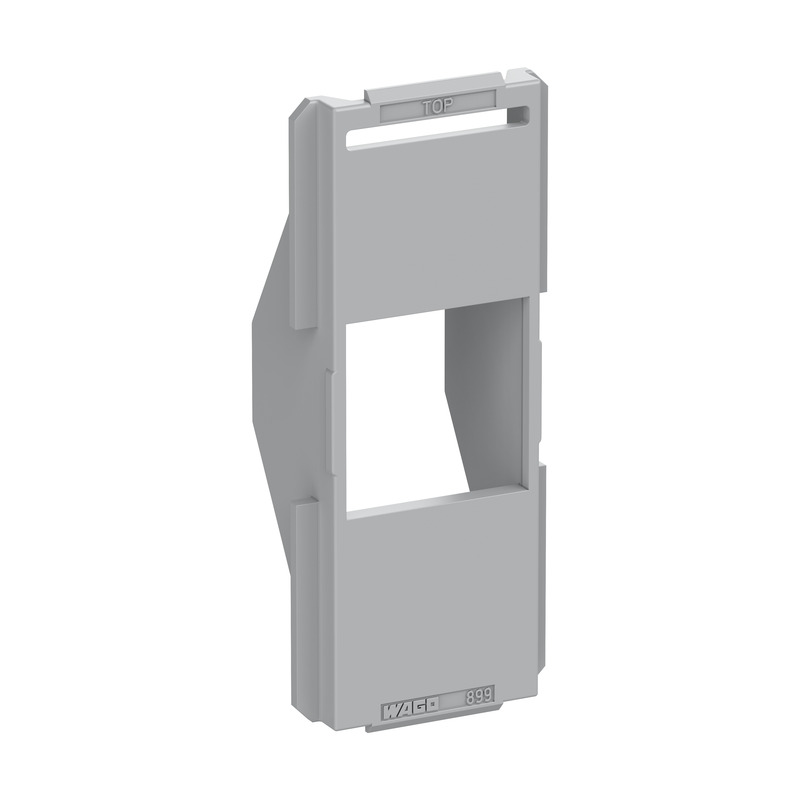

Rám adaptéru
TKS AP-9
Číslo výrobku 14400901
pro konektory typu WINSTA® KNX
Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.

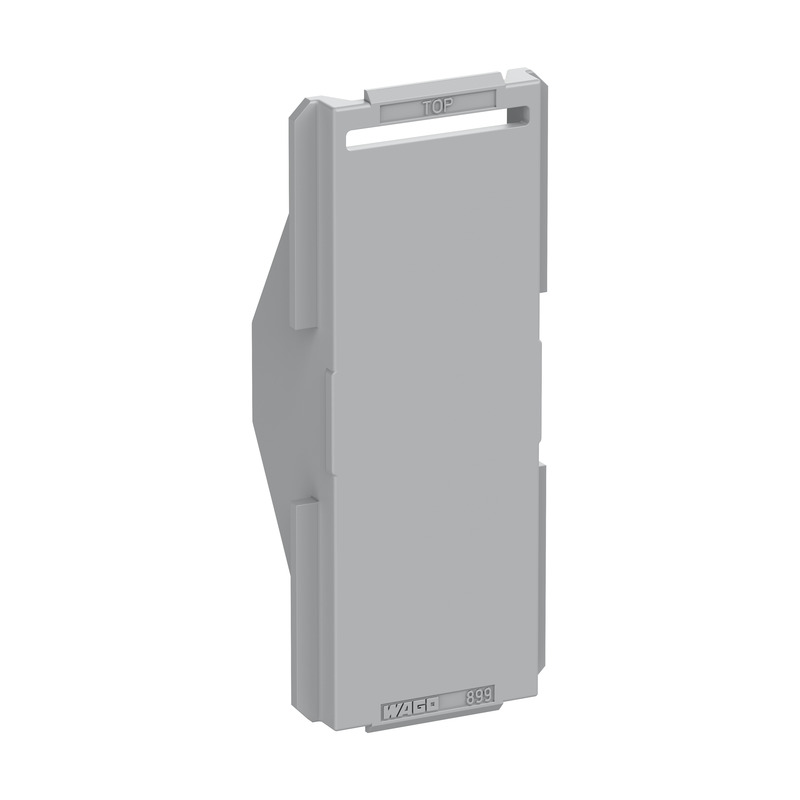

Rám adaptéru
TKS AP-L
Číslo výrobku 14400001
uzavřený, pro uzavírání otvorů skříní, které nejsou zapotřebí
Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.
DIN lišta
NS 35-216
Číslo výrobku 19821601
TK PS/PC 2518/362
Normalizovaná lišta podle DIN EN 60715, 35 x 7,5 mm, včetně připevňovacích šroubů
Sada vnějších úchytů
TK ABL
Číslo výrobku 19400101
Sada = 4 ks
Souprava pro vnější upevnění z plastu, pro všechny skříně TK PS/PC, RK, od TK PS/PC 77
Sada pro upevnění ke sloupkům / trubkám
MABF 215-2
Číslo výrobku 89604101
pro prázdnou skříň TK 2518 (na šířku), TK 3625 (na výšku) malý...
Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...
Montážní deska
TK MPI-3625
Číslo výrobku 19501201
TK PS / TK PC 3625
Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, vč. upevňovacích...

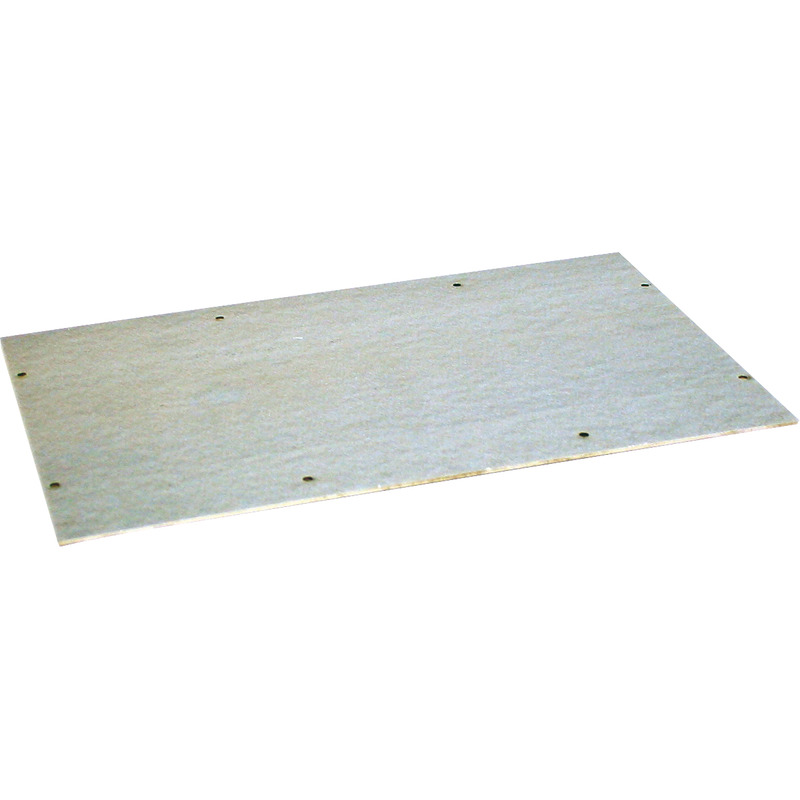

Montážní deska
TK MPS-3625
Číslo výrobku 19701201
TK PS / TK PC 3625
Montážní deska z pozinkovaného ocelového plechu, tloušťka 2 mm, vč. upevňovacích šroubů

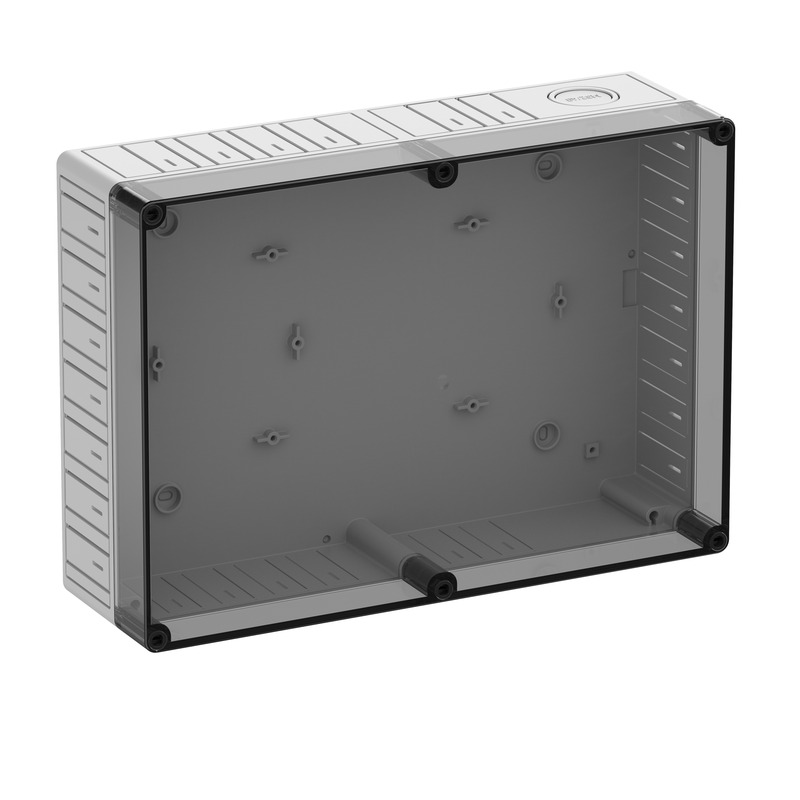

Prázdná skříň
TKS 3625-11-to
Číslo výrobku 14201201
Krabice: polykarbonát, šedá, Víko: polykarbonát, transparentní
Prázdná skříň, se stupněm krytí IP30, polykarbonát, Vnitřní místa pro připevnění, pro standardní...

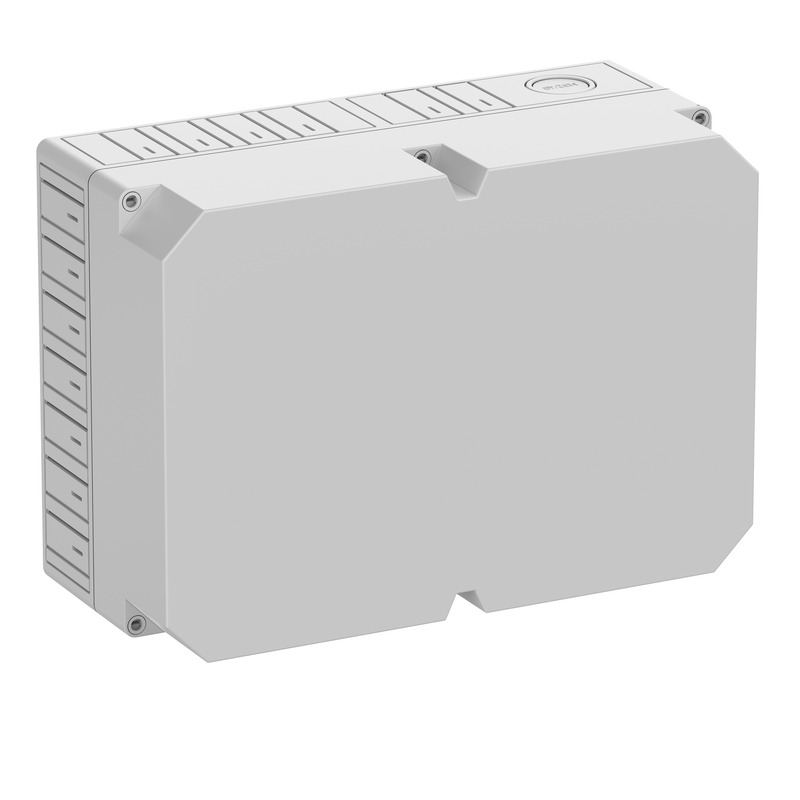

Prázdná skříň
TKS 3625-16-o
Číslo výrobku 14101301
Krabice: polykarbonát, šedá, Víko: polykarbonát, šedá
Prázdná skříň, se stupněm krytí IP30, polykarbonát, Vnitřní místa pro připevnění, pro standardní...

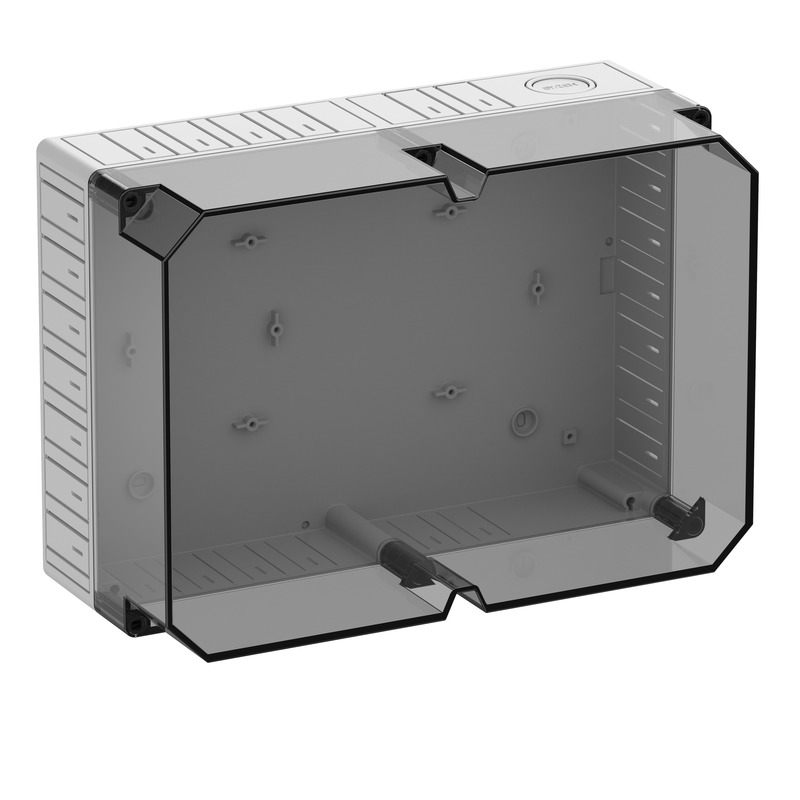

Prázdná skříň
TKS 3625-16-to
Číslo výrobku 14201301
Krabice: polykarbonát, šedá, Víko: polykarbonát, transparentní
Prázdná skříň, se stupněm krytí IP30, polykarbonát, Vnitřní místa pro připevnění, pro standardní...

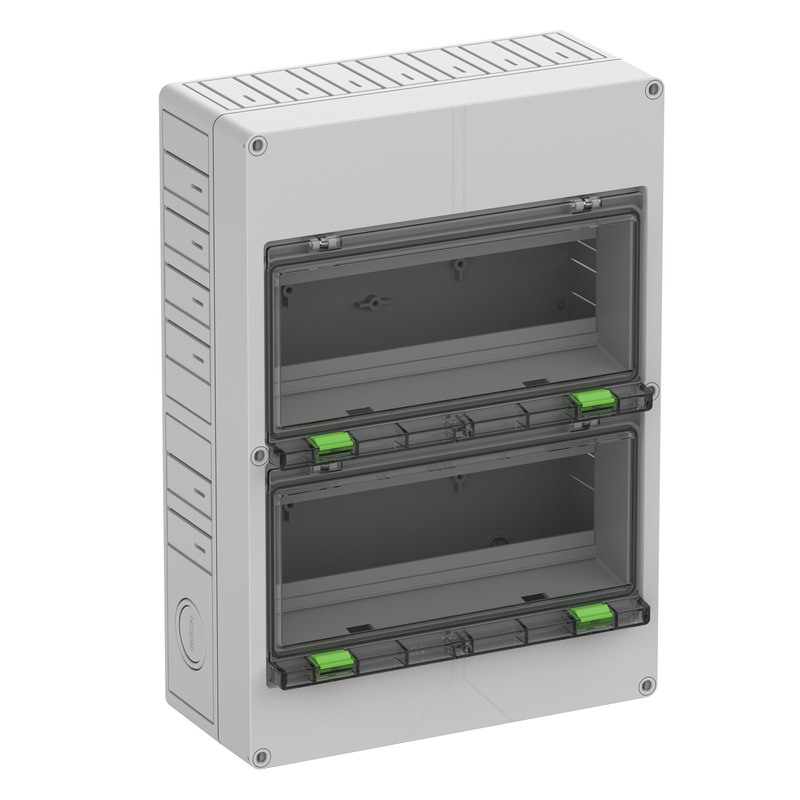

Prázdná skříň
TKS 3625-24TE
Číslo výrobku 14301201
24 Dílčí jednotky, Krabice: polykarbonát, šedá, Víko: polykarbonát,...
Prázdná skříň, se stupněm krytí IP30, polykarbonát, Vnitřní místa pro připevnění, pro standardní...
