Prázdná skříň, 3 x spojovací prvek (GGV)
s šedým víkem
#01040101 | Rozměry: 320 x 220 x 179 mm
Prázdná skříň
Technická data
elektrické vlastnosti
| domezovací izolační napětí AC | 690 V |
|---|---|
| domezovací izolační napětí DC | 1000 V |
| třída ochrany | II |
| druh krytí | IP65 |
| UL Type Rating | 3R |
barva
| barva spodní díl | šedá |
|---|
rozměry
| šířka | 320 mm |
|---|---|
| délka | 220 mm |
| výška | 179 mm |
| vnitřní výška | 157 mm |
| Hmotnost | 1.336 kg |
materiálové vlastnosti
| Odolné proti UV záření | ano |
|---|---|
| bez obsahu halogenů | ano |
| Třída hořlavosti podle UL94 | V2 |
| Pevnost žhavicího drátu | 960 °C (EN 60695-2-11) |
mechanické vlastnosti
| druh upevnění | na omítku |
|---|---|
| rázová houževnatost | IK08 |
| utahovací moment šroubu víka | 2.5 Nm |
| pro řazení k sobě | ano |
okolní podmínky
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -35 °C |
| okolní teplota max. | 80 °C |
| okolní teplota 24 h | 60 °C |
| Místo instalace | Chráněná venkovní oblast |
Sales Information
| EAN | 4013902050307 |
|---|---|
| Třída ETIM | EC000058 |
| Číslo celní sazby | 85389099 |
| Minimální objednací množství | 1 |
materiál
| materiál spodního dílu | polykarbonát |
|---|---|
| materiál horního dílu | polykarbonát |
| materiál těsnění | polyuretan |
| materiál šroubu víka | polyamid, zesílený skelnými vlákny |
Logistická data
Balicí kartón
| EAN / GTIN | 4013902050307 |
|---|---|
| šířka | 0.335 m |
| hmotnost | 1.571 kg |
| výška | 0.195 m |
| množství | 1 Ks |
| hloubka | 0.235 m |
Paleta
| EAN / GTIN | 4013902308064 |
|---|---|
| šířka | 0.8 m |
| hmotnost | 143.68 kg |
| výška | 1.74 m |
| množství | 80 Ks |
| hloubka | 1.2 m |
Ke stažení
Stáhnout datový list
Rozměrový list
Data plánování
Text produktu
Text produktu
(01040101.TXT 540 B)
Přihlaste se pro stažení textů veřejných zakázek.
CAD data
CAD data
(Stáhnout 3D CAD data)
Přihlaste se pro stažení textů veřejných zakázek.
Příslušenství
ochranná stříška proti počasíGFW 30
ochranná stříška proti počasí
GFW 30
Číslo výrobku 07335001
320mm, včetně frézované příruby GFL
ochranná stříška proti počasí pro skříně GTi, modulárně kombinovatelné, pro snížení zatížení skříní...

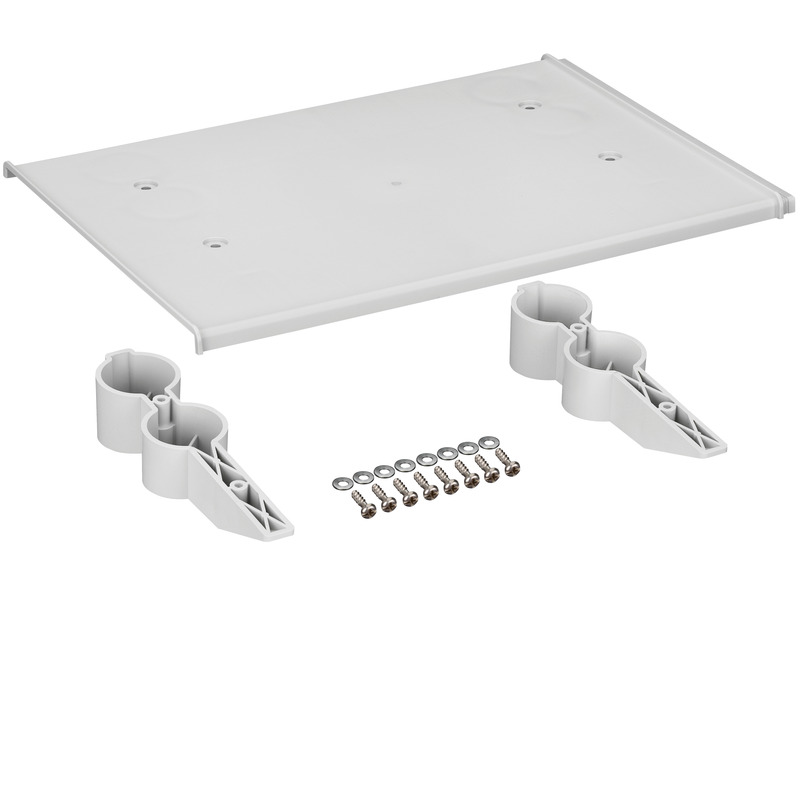

ochranná stříška proti počasíGFW 20
ochranná stříška proti počasí
GFW 20
Číslo výrobku 07325001
220mm, včetně frézované příruby GFL
ochranná stříška proti počasí pro skříně GTi, modulárně kombinovatelné, pro snížení zatížení skříní...
PřírubyGFS 11-m
Příruby
GFS 11-m
Číslo výrobku 07251101
Sada přírub skládající se z přírub GFL 211, 221, 341 a 351
Příruby s metrickými průchodkami, 2 x přírubová spojka na přírubu
Ventilační prvek AIRBEL Air active M40 12-1/gr
nový
Ventilační prvek AIR
BEL Air active M40 12-1/gr
Číslo výrobku 26541101
12 V DC, výkonnostní třída 1, šedý
Filtrační ventilátor pro zabudování do otvorů skříněk M40, určený k odvodu tepla z průmyslových...
Ventilační prvek AIRBEL Air active M40 24-1/gr
nový
Ventilační prvek AIR
BEL Air active M40 24-1/gr
Číslo výrobku 26541201
24 V DC, výkonnostní třída 1, šedý
Filtrační ventilátor pro zabudování do otvorů skříněk M40, určený k odvodu tepla z průmyslových...
Podobné výrobky

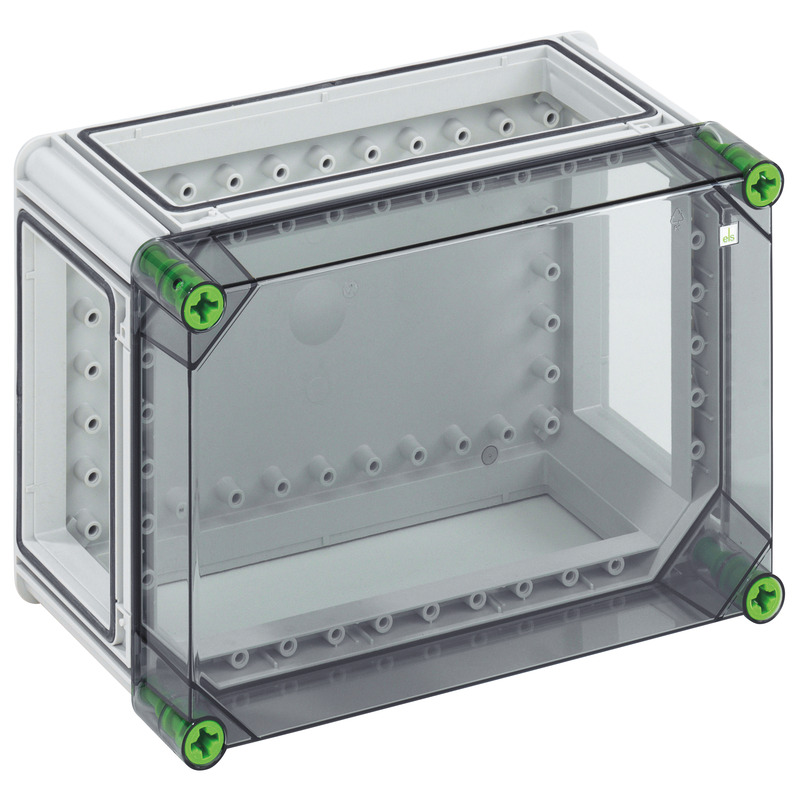

Prázdná skříňGTi 1-t
