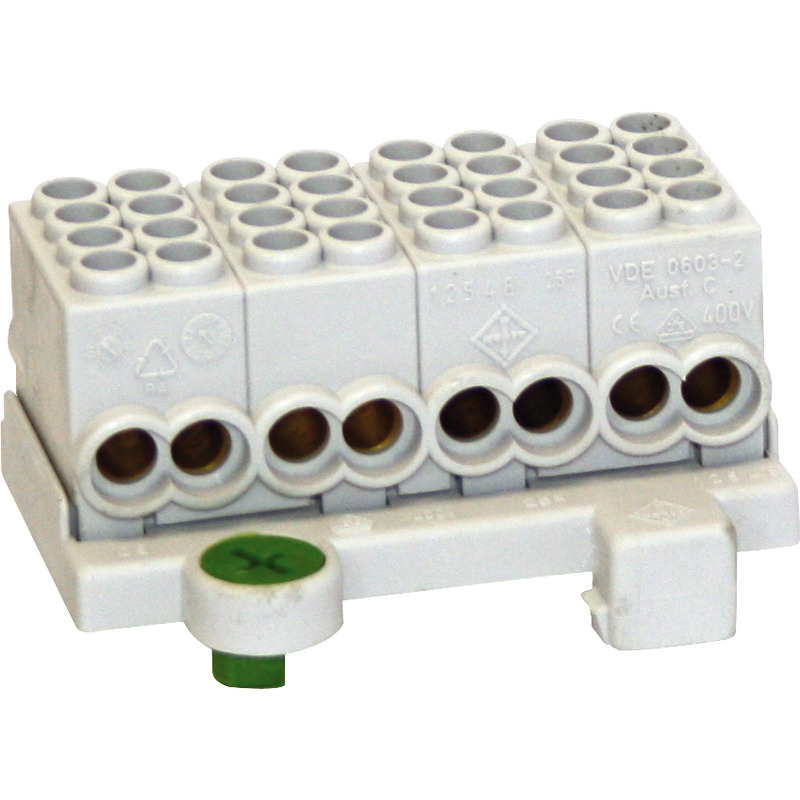

Odbočovací svorka hlavního vedení se 4 místy upnutí 1,5-25 mm² na pól
4 póly - chráněno před dotykem prstem
#69143301 | Rozměry: 50 x 50 x 100 mm
Odbočovací svorka hlavního vedení
Technická data
elektrické vlastnosti
| domezovací provozní napětí | 400 V |
|---|---|
| počet pólů | 4 |
| Připojení 1: Druh připojení | Šrouby |
| Připojení 1: svorková místa na pól | 4 |
| Připojení 1: Hodí se pro vodiče CU | 1 |
| Připojení 1: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (min) | 2.5 mm² |
| Připojení 1: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (max) | 16 mm² |
| Připojení 1: Připojitelný průřez vodiče jednodrátový (min) | 1.5 mm² |
| Připojení 1: Připojitelný průřez vodiče jednodrátový (max) | 25 mm² |
| Připojení 1:Připojitelný průřez vodiče vícedrátový (min) | 1.5 mm² |
| Připojení 1: Připojitelný průřez vodiče vícedrátový (max) | 25 mm² |
| Připojení 2: Druh připojení | Šrouby |
| Připojení 2: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (min) | 1.5 mm² |
| Připojení 2: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (max) | 10 mm² |
| Připojení 2: Připojitelný průřez vodiče jednodrátový (min) | 1.5 mm² |
| Připojení 2: Připojitelný průřez vodiče jednodrátový (max) | 16 mm² |
| Připojení 2: Připojitelný průřez vodiče vícedrátový (min) | 1.5 mm² |
| Připojení 2: Připojitelný průřez vodiče vícedrátový (max) | 16 mm² |
rozměry
| šířka | 50 mm |
|---|---|
| délka | 50 mm |
| výška | 100 mm |
| Hmotnost | 0.243 kg |
materiálové vlastnosti
| Třída hořlavosti podle UL94 | V0 |
|---|---|
| Pevnost žhavicího drátu | 960 °C (EN 60695-2-11) |
mechanické vlastnosti
| Připojení 1: utahovací moment | 2.5 Nm |
|---|---|
| Připojení 2: Utahovací moment | 2.5 Nm |
Sales Information
| EAN | 4013902014224 |
|---|---|
| Třída ETIM | EC000275 |
| Číslo celní sazby | 85369010 |
| Minimální objednací množství | 2 |
Logistická data
Kus
| EAN / GTIN | 4013902014224 |
|---|---|
| šířka | 0.05 m |
| hmotnost | 0.243 kg |
| výška | 0.1 m |
| množství | 1 Ks |
| hloubka | 0.05 m |
Balicí kartón
| EAN / GTIN | 4013902343416 |
|---|---|
| šířka | 0.357 m |
| hmotnost | 12.365 kg |
| výška | 0.127 m |
| množství | 20 Ks |
| hloubka | 0.257 m |
Paleta
| EAN / GTIN | 4013902343423 |
|---|---|
| šířka | 0.8 m |
| hmotnost | 1353.42 kg |
| výška | 1.67 m |
| množství | 5400 Ks |
| hloubka | 1.2 m |
Vnitřní obal
| EAN / GTIN | 4013902705542 |
|---|---|
| šířka | 0.055 m |
| hmotnost | 0.55 kg |
| výška | 0.2 m |
| množství | 2 Ks |
| hloubka | 0.06 m |
Ke stažení
Stáhnout datový list
Data plánování
Text produktu
Text produktu
(69143301.TXT 425 B)
Přihlaste se pro stažení textů veřejných zakázek.
Podobné výrobky

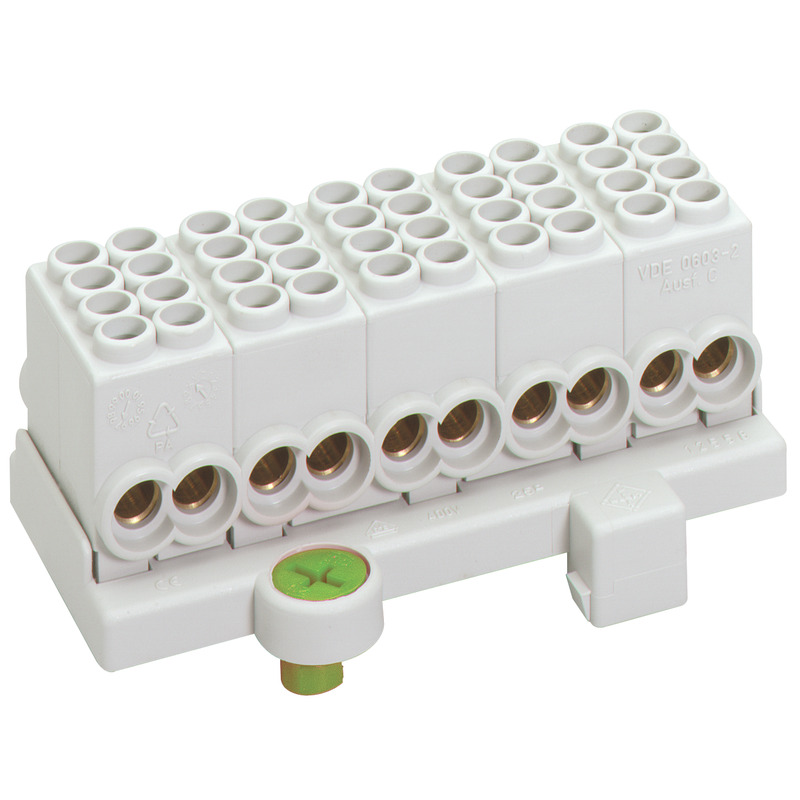

Odbočovací svorka hlavního vedeníHA 25-53
