Odbočovací svorka hlavního vedení s průřezem připojení 1 x 35 mm² na pól a 2 výstupy 25 mm² na pól
5 pólů - 35/25mm²
Tento článek je archivován!
#69252201 | Rozměry: 192 x 58 x 58 mm

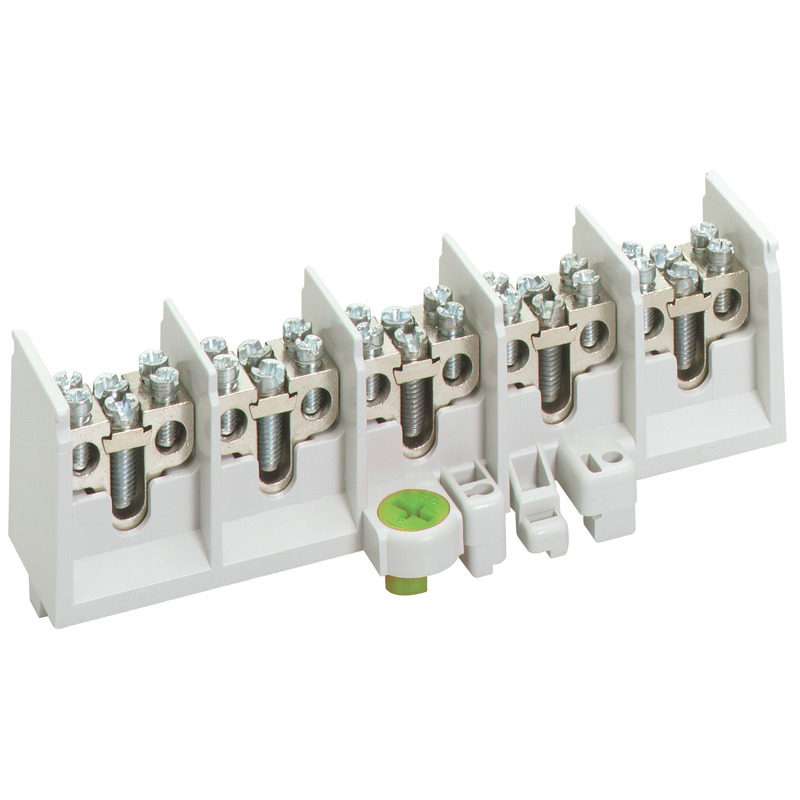

Odbočovací svorka hlavního vedení
HA 35-52
Technická data
elektrické vlastnosti
| domezovací provozní napětí | 400 V |
|---|---|
| počet pólů | 5 |
| Připojení 1: Druh připojení | Šrouby |
| Připojení 1: Hodí se pro vodiče CU | 1 |
| Připojení 1: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (min) | 2.5 mm² |
| Připojení 1: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (max) | 25 mm² |
| Připojení 1: Připojitelný průřez vodiče jednodrátový (min) | 2.5 mm² |
| Připojení 1: Připojitelný průřez vodiče jednodrátový (max) | 35 mm² |
| Připojení 1:Připojitelný průřez vodiče vícedrátový (min) | 2.5 mm² |
| Připojení 1: Připojitelný průřez vodiče vícedrátový (max) | 35 mm² |
| Připojení 2: Druh připojení | Šrouby |
| Připojení 2: Hodí se pro vodiče CU | 1 |
| Připojení 2: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (min) | 2.5 mm² |
| Připojení 2: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (max) | 16 mm² |
| Připojení 2: Připojitelný průřez vodiče jednodrátový (min) | 2.5 mm² |
| Připojení 2: Připojitelný průřez vodiče jednodrátový (max) | 25 mm² |
| Připojení 2: Připojitelný průřez vodiče vícedrátový (min) | 2.5 mm² |
| Připojení 2: Připojitelný průřez vodiče vícedrátový (max) | 25 mm² |
rozměry
| šířka | 192 mm |
|---|---|
| délka | 58 mm |
| výška | 58 mm |
| Hmotnost | 0.43 kg |
materiálové vlastnosti
| Třída hořlavosti podle UL94 | V0 |
|---|---|
| Pevnost žhavicího drátu | 960 °C (EN 60695-2-11) |
mechanické vlastnosti
| Připojení 1: utahovací moment | 3.5 Nm |
|---|---|
| Připojení 2: Utahovací moment | 3.5 Nm |
Sales Information
| EAN | 4013902091096 |
|---|---|
| Třída ETIM | EC000275 |
| Číslo celní sazby | 85369010 |
| Minimální objednací množství | 1 |
Logistická data
Kus
| EAN / GTIN | 4013902091096 |
|---|---|
| šířka | 0.192 m |
| hmotnost | 0.43 kg |
| výška | 0.058 m |
| množství | 1 Ks |
| hloubka | 0.058 m |
Balicí kartón
| EAN / GTIN | 4013902343492 |
|---|---|
| šířka | 0.357 m |
| hmotnost | 10.965 kg |
| výška | 0.127 m |
| množství | 25 Ks |
| hloubka | 0.257 m |
Paleta
| EAN / GTIN | 4013902343508 |
|---|---|
| šířka | 0.8 m |
| hmotnost | 1202.22 kg |
| výška | 1.67 m |
| množství | 2700 Ks |
| hloubka | 1.2 m |
Ke stažení
Stáhnout datový list
Data plánování
Text produktu
Text produktu
(69252201.TXT 443 B)
Přihlaste se pro stažení textů veřejných zakázek.
Podobné výrobky

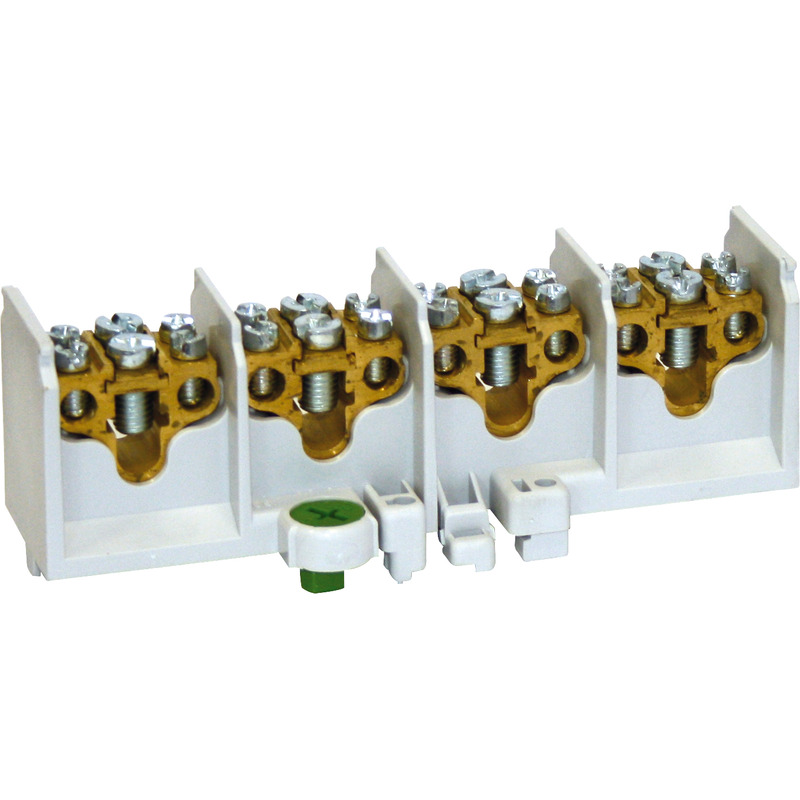

Odbočovací svorka hlavního vedeníHA 35-42
