Tento článek je archivován!

K novějšímu výrobku

#49040201 | Rozměry: 80 x 80 x 52 mm

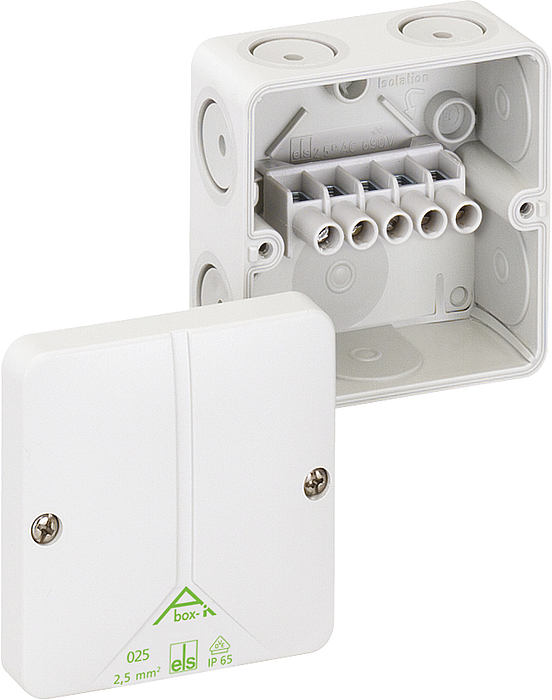

Rozbočovací krabice

Abox-i 025-2,5²

číst více

Přizpůsobit

Přihlaste se pro zobrazení ceny

L 343, 22.12.2009, s. 1).

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 2,5 mm², U_i=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Samotěsnicí měkká přívodní membrána, M20, Rozsah těsnění 2 - 16 mm, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

šedá, I_n=24 A, s šroubovou svorkou, 5-pólovou - 2,5 mm² (4 x 1,5² / 4 x 2,5²)

Highlights

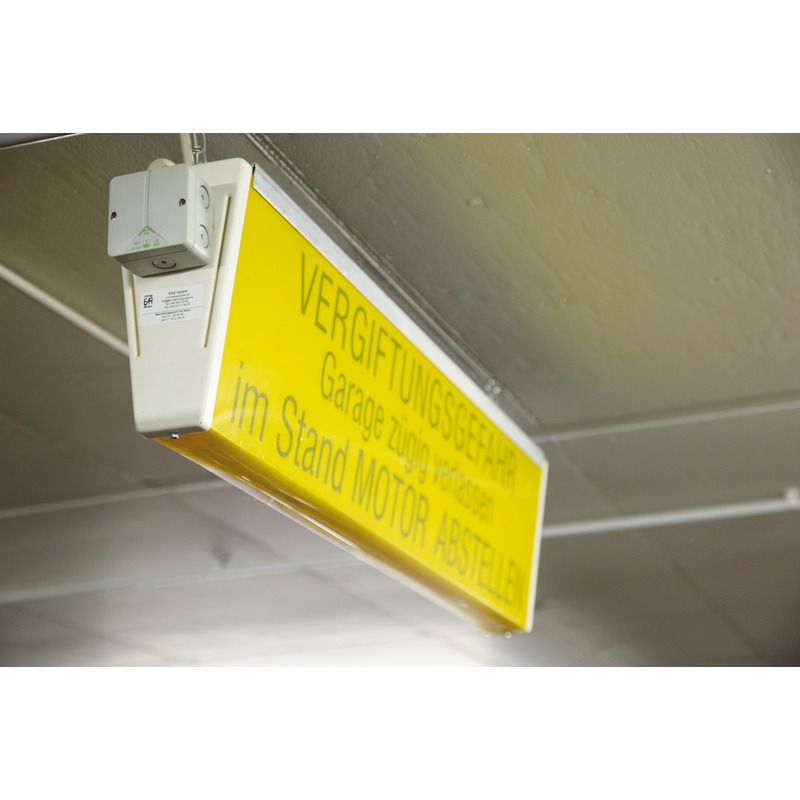

Spojovací krabice Spelsberg Abox odolné vůči povětrnostním vlivům s a bez svorek od 1,5 do 240 mm² jsou maximálně odolné vůči nárazům a prasknutí. Jsou vytvořeny k použití v extrémních podmínkách a mohou být na přání používány s červeným víkem k označení elektrických obvodů bezpečnostního osvětlení.

Technická data

elektrické vlastnosti

domezovací izolační napětí AC	690 V
max. průřez vodiče	2,5 mm²
třída ochrany	II
druh krytí	IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	80 mm
délka	80 mm
výška	52 mm
Hmotnost	0.1092 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu	650 °C (EN 60695-2-11)

mechanické vlastnosti

pro těsnicí rozsah min.	2 mm
pro těsnicí rozsah max.	16 mm
druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
plombovatelné	ano
utahovací moment šroubu víka	1.7 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902152322
Třída ETIM	EC002600
Číslo celní sazby	85369095
Minimální objednací množství	1

materiál

materiál spodního dílu	ASA-PC
materiál horního dílu	ASA-PC
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel 1.4567 (V2A)

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Logistická data

Kus

EAN / GTIN	4013902152322
šířka	0.08 m
hmotnost	0.1092 kg
výška	0.052 m
množství	1 Ks
hloubka	0.08 m

Balicí kartón

EAN / GTIN	4013902311774
šířka	0.383 m
hmotnost	6.867 kg
výška	0.281 m
množství	60 Ks
hloubka	0.258 m

Paleta

EAN / GTIN	4013902311781
šířka	0.8 m
hmotnost	388.818 kg
výška	1.82 m
množství	3240 Ks
hloubka	1.2 m
