Tento článek je archivován!

K novějšímu výrobku

#49040601 | Rozměry: 110 x 110 x 67 mm

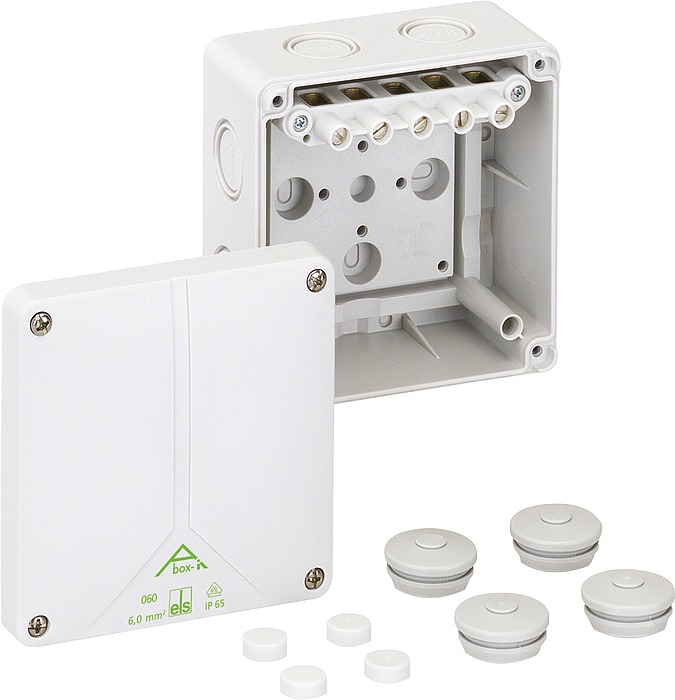

Rozbočovací krabice

Abox-i 060-6²

číst více

Přizpůsobit

Přihlaste se pro zobrazení ceny

L 343, 22.12.2009, s. 1).

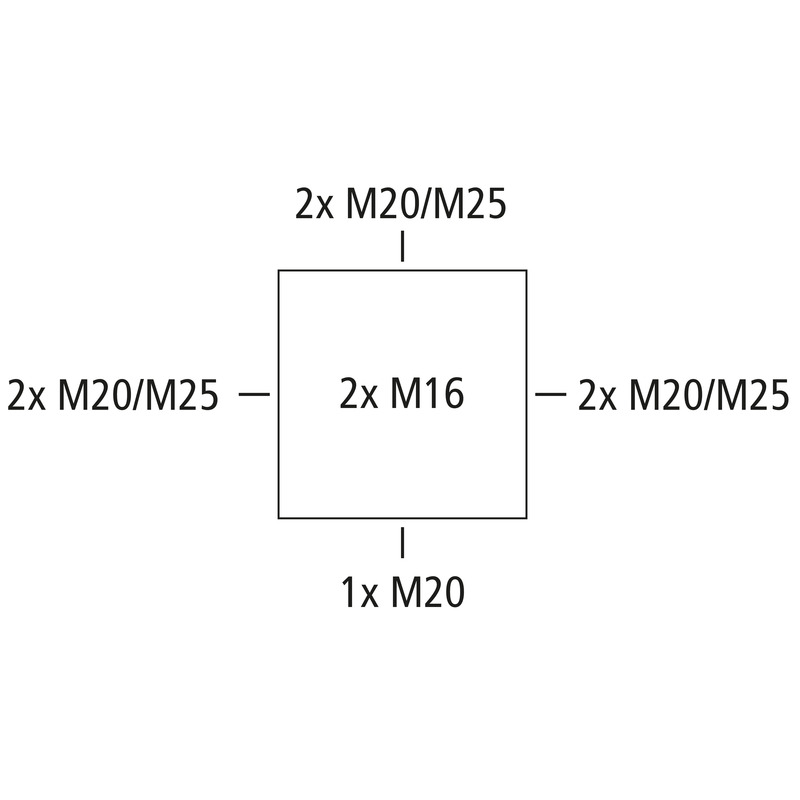

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 6 mm², U_i=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M25, (2 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

šedá, s vysoko položenou šroubovou svorkou, 5-pólovou - 6 mm² (4 x 2,5² / 4 x 4² / 3 x 6²)

Přiložené příslušenství:
4 Dvojitá membránová vývodka IP66 M25 Rozsah těsnění 9 - 16 mm

Technická data

elektrické vlastnosti

domezovací izolační napětí AC	690 V
max. průřez vodiče	6 mm²
třída ochrany	II
druh krytí	IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	110 mm
délka	110 mm
výška	67 mm
Hmotnost	0.2696 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu	960 °C (EN 60695-2-11)

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
plombovatelné	ano
utahovací moment šroubu víka	1.7 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902152346
Třída ETIM	EC002600
Číslo celní sazby	85369095
Minimální objednací množství	1

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát, zesílený skelnými vlákny
materiál těsnění	polyuretan
materiál šroubu víka	ušlechtilá ocel 1.4567 (V2A)

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Logistická data

Kus

EAN / GTIN	4013902152346
šířka	0.11 m
hmotnost	0.2696 kg
výška	0.067 m
množství	1 Ks
hloubka	0.11 m

Balicí kartón

EAN / GTIN	4013902311811
šířka	0.353 m
hmotnost	6.7504 kg
výška	0.286 m
množství	24 Ks
hloubka	0.233 m

Paleta

EAN / GTIN	4013902311828
šířka	0.8 m
hmotnost	382.5216 kg
výška	1.86 m
množství	1296 Ks
hloubka	1.2 m

Ke stažení

Data plánování

Text produktu

Stáhněte si 3D-BIM-Data

Na stránce podpory

Příslušenství

Kabelové šroubeníKVR M20-MGM

Kabelové šroubení

KVR M20-MGM

Číslo výrobku 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M25-MGM

Kabelové šroubení

KVR M25-MGM

Číslo výrobku 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Dvojitá membránová vývodkaDMS M20/w

Dvojitá membránová vývodka

DMS M20/w

Číslo výrobku 26012001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M25/w

Dvojitá membránová vývodka

DMS M25/w

Číslo výrobku 26012501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M20

Dvojitá membránová vývodka

DMS M20

Číslo výrobku 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M25

Dvojitá membránová vývodka

DMS M25

Číslo výrobku 26042501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Spojovací sadaKS M25

Spojovací sada

KS M25

Číslo výrobku 19202501

Délka závitu 19 mm

Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...

Spojovací sadaKS M25-gro

Spojovací sada

KS M25-gro

Číslo výrobku 19202601

Délka závitu 22 mm

Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...

Odvzdušňovací vývodkaBST M20/sw

Odvzdušňovací vývodka

BST M20/sw

Číslo výrobku 26202001

černá

Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...

Odvzdušňovací vývodkaBST M20

Odvzdušňovací vývodka

BST M20

Číslo výrobku 26242001

šedá

Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...

SvorkovniceAbox 060 KLS-6²

Svorkovnice

Abox 060 KLS-6²

Číslo výrobku 84000601

5 pólů - 6 mm²

Spojovací svorka podle DIN EN 60998 (VDE 0613), U_i=690V

Plombovací soupravaAbox PST

Plombovací souprava

Abox PST

Číslo výrobku 89001001

pro spojovací krabice Abox/Abox-i 025 až 100, (od verze Abox/Abox-i...

Plombovací souprava

Montážní deskaAbox 060 MPI

Montážní deska

Abox 060 MPI

Číslo výrobku 89500601

pro Abox/Abox-i 060

Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, šedá, vč....

Podobné výrobky

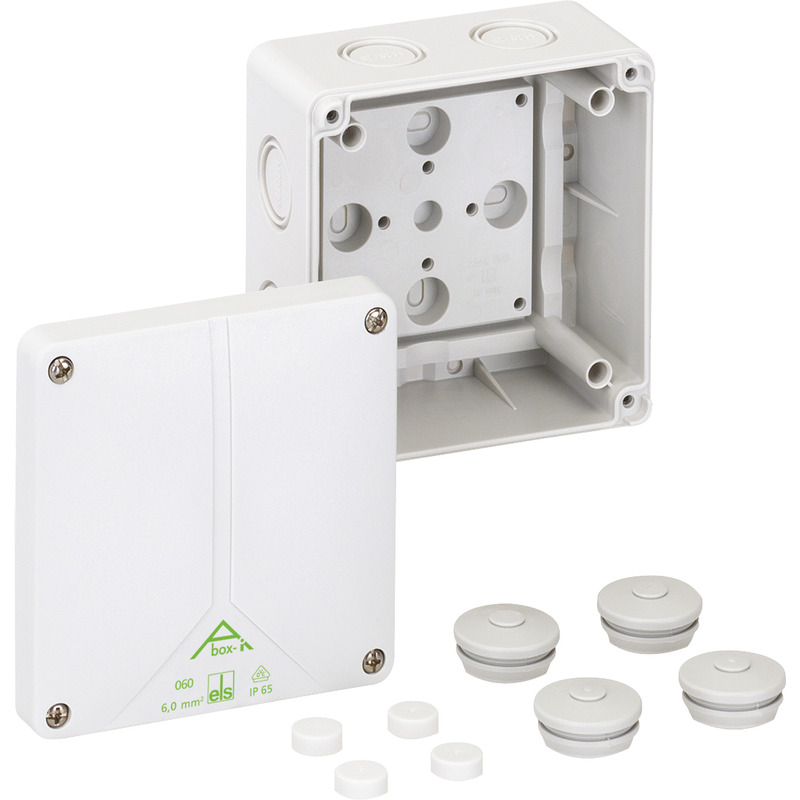

Rozbočovací krabiceAbox-i 060-L

Rozbočovací krabice

Abox-i 060-L

Číslo výrobku 49090601

šedá, bez svorek

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 6 mm², U_i=690 V AC, Certifikováno VDE...

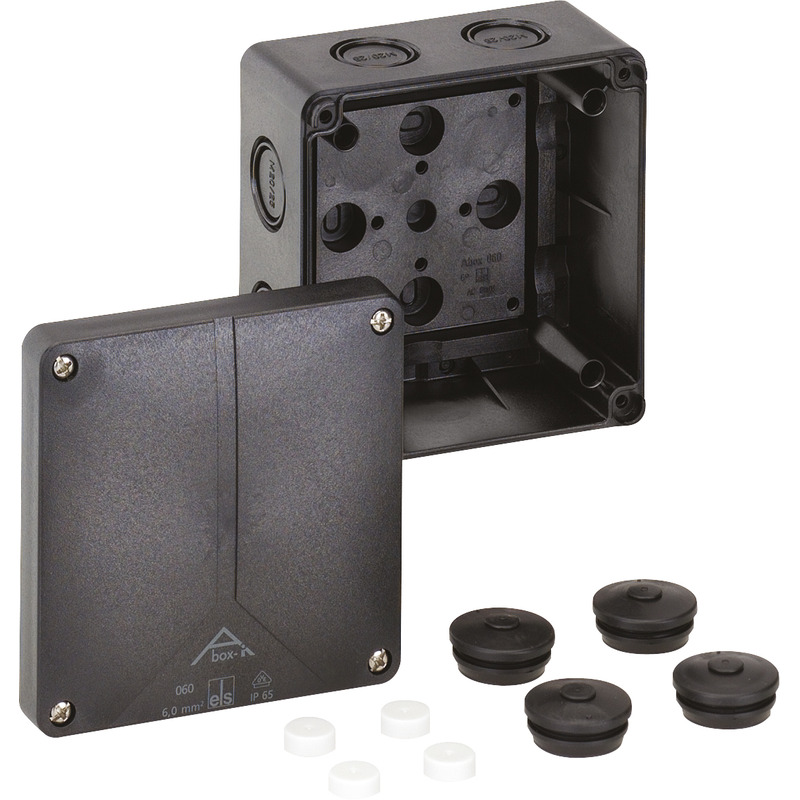

Rozbočovací krabiceAbox-i 060-L/sw

Rozbočovací krabice

Abox-i 060-L/sw

Číslo výrobku 49190601

černá, bez svorek

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 6 mm², U_i=690 V AC, Certifikováno VDE...

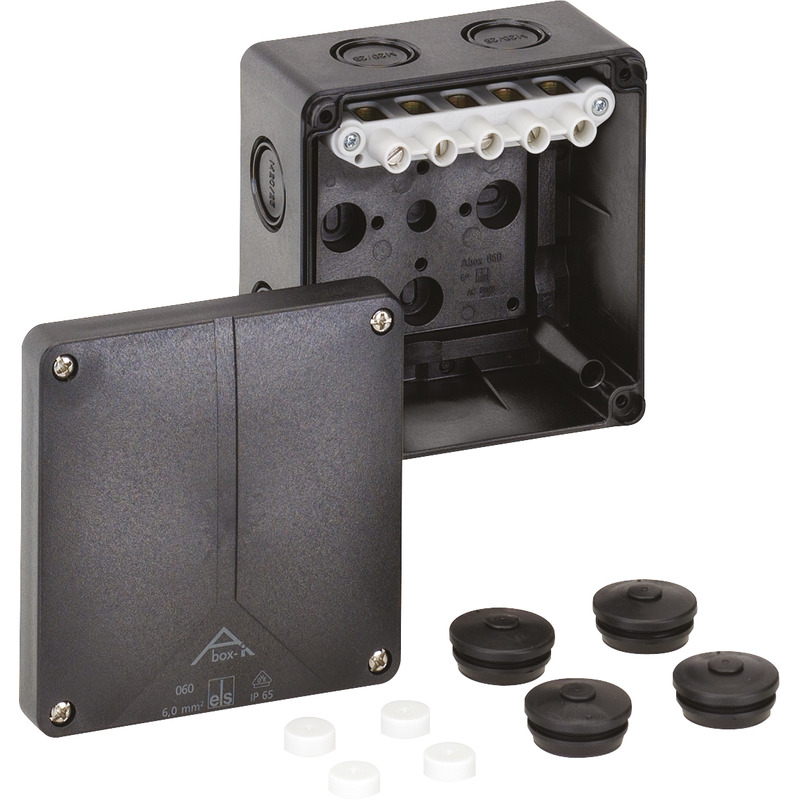

Rozbočovací krabiceAbox-i 060-6²/sw

Rozbočovací krabice

Abox-i 060-6²/sw

Číslo výrobku 49140601

černá, s vysoko položenou šroubovou svorkou, 5-pólovou - 6 mm² (4 x...

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 6 mm², U_i=690 V AC, Certifikováno VDE...
