Tento článek je archivován!

K novějšímu výrobku

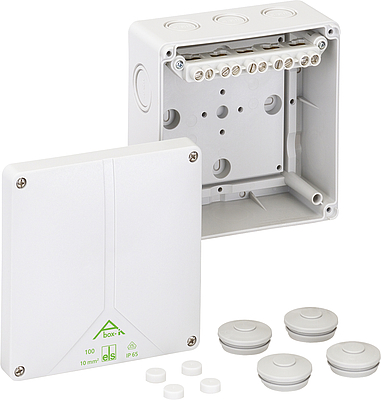

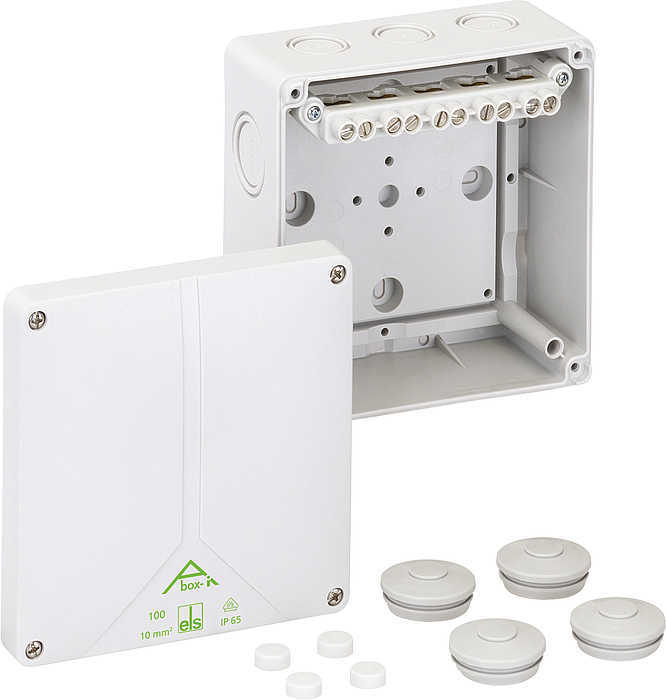

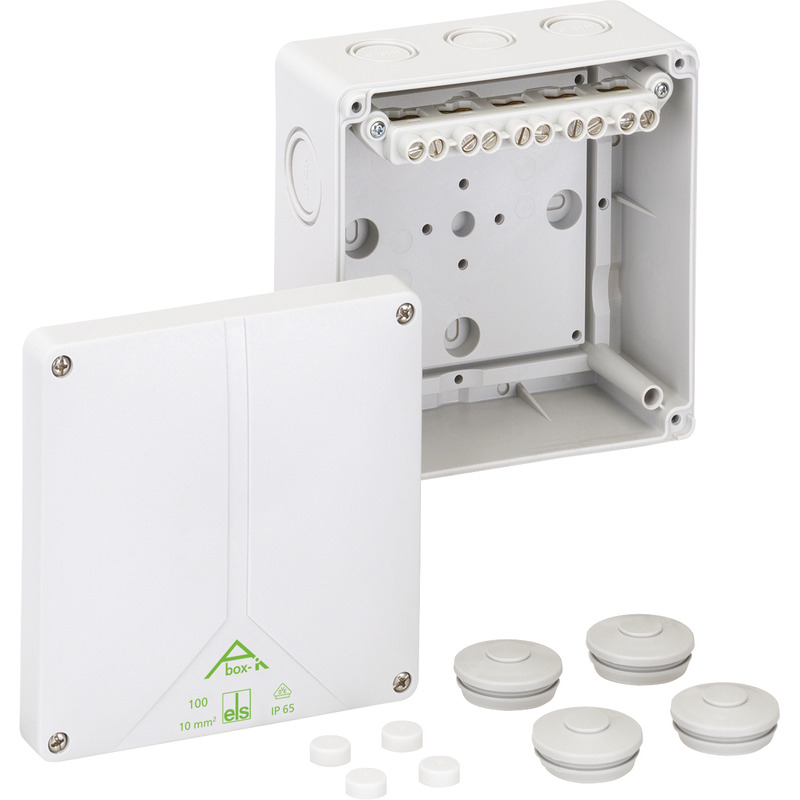

#49041001 | Rozměry: 140 x 140 x 79 mm

Rozbočovací krabice

Abox-i 100-10²

číst více

Přizpůsobit

Přihlaste se pro zobrazení ceny

L 343, 22.12.2009, s. 1).

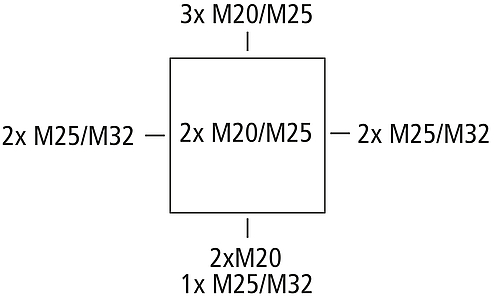

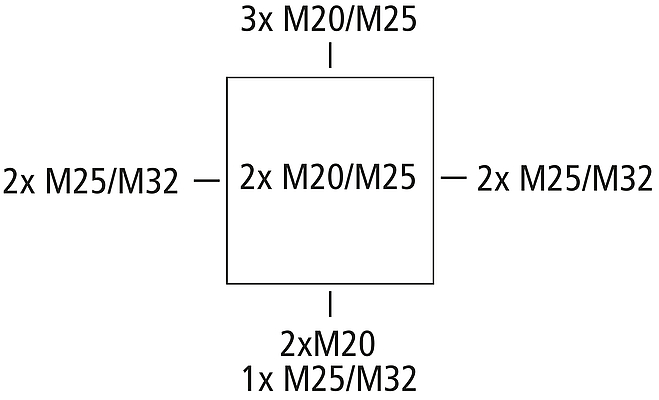

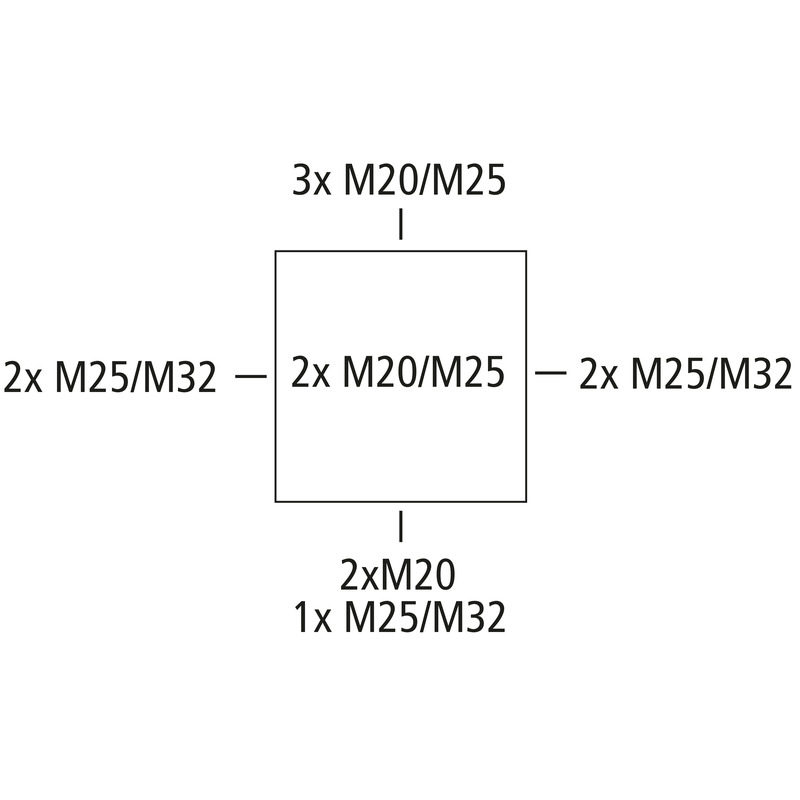

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 10 mm², U_i=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M25/M32, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

šedá, s vysoko položenou šroubovou svorkou, 5-pólovou - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Přiložené příslušenství:
4 Dvojitá membránová vývodka IP66 M32 Rozsah těsnění 14 - 21 mm

Technická data

elektrické vlastnosti

domezovací izolační napětí AC	690 V
max. průřez vodiče	10 mm²
třída ochrany	II
druh krytí	IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	140 mm
délka	140 mm
výška	79 mm
Hmotnost	0.4244 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu	960 °C (EN 60695-2-11)

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
plombovatelné	ano
utahovací moment šroubu víka	1.7 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902152353
Třída ETIM	EC002600
Číslo celní sazby	85369095
Minimální objednací množství	1

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát, zesílený skelnými vlákny
materiál těsnění	polyuretan
materiál šroubu víka	ušlechtilá ocel 1.4567 (V2A)

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Logistická data

Kus

EAN / GTIN	4013902152353
šířka	0.14 m
hmotnost	0.4244 kg
výška	0.079 m
množství	1 Ks
hloubka	0.14 m

Balicí kartón

EAN / GTIN	4013902311835
šířka	0.381 m
hmotnost	8.888 kg
výška	0.332 m
množství	20 Ks
hloubka	0.291 m

Paleta

EAN / GTIN	4013902311842
šířka	0.8 m
hmotnost	329.08 kg
výška	1.87 m
množství	700 Ks
hloubka	1.2 m

Ke stažení

Data plánování

Text produktu

Stáhněte si 3D-BIM-Data

Na stránce podpory

Příslušenství

Kabelové šroubeníKVR M20-MGM

Kabelové šroubení

KVR M20-MGM

Číslo výrobku 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M25-MGM

Kabelové šroubení

KVR M25-MGM

Číslo výrobku 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M32-MGM

Kabelové šroubení

KVR M32-MGM

Číslo výrobku 22743201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Dvojitá membránová vývodkaDMS M20/w

Dvojitá membránová vývodka

DMS M20/w

Číslo výrobku 26012001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M25/w

Dvojitá membránová vývodka

DMS M25/w

Číslo výrobku 26012501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M20

Dvojitá membránová vývodka

DMS M20

Číslo výrobku 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M25

Dvojitá membránová vývodka

DMS M25

Číslo výrobku 26042501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M32

Dvojitá membránová vývodka

DMS M32

Číslo výrobku 26043201

Rozsah těsnění 13 - 21 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M40

Dvojitá membránová vývodka

DMS M40

Číslo výrobku 26044001

Rozsah těsnění 17 - 28 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Spojovací sadaKS M32

Spojovací sada

KS M32

Číslo výrobku 19203201

Délka závitu 20 mm

Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...

Spojovací vývodkaKST M25-17

Spojovací vývodka

KST M25-17

Číslo výrobku 19302501

délka 17 mm, k vertikálnímu spojení malých rozvodnic AK/AKi 03 - 12,...

Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm

Spojovací vývodkaKST M25-33

Spojovací vývodka

KST M25-33

Číslo výrobku 19302601

délka 33 mm, k vertikálnímu spojení AK 14 - 56, Malé rozvodnice AK/AKi...

Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm

Spojovací vývodkaKST M32

Spojovací vývodka

KST M32

Číslo výrobku 19303201

délka 25 mm, k vertikálnímu a horizontálnímu spojení malých rozvodnic...

Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm

DIN lištaNS 35-106

DIN lišta

NS 35-106

Číslo výrobku 19810601

pro TK 1309, TK 1313 a Abox/Abox-i 100, délka 106 mm

Normalizovaná lišta podle DIN EN 60715, 35 x 7,5 mm, včetně připevňovacích šroubů

Odvzdušňovací vývodkaBST M20/sw

Odvzdušňovací vývodka

BST M20/sw

Číslo výrobku 26202001

černá

Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...

Odvzdušňovací vývodkaBST M20

Odvzdušňovací vývodka

BST M20

Číslo výrobku 26242001

šedá

Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...

SvorkovniceAbox 100 KLS-10²

Svorkovnice

Abox 100 KLS-10²

Číslo výrobku 84001001

5 pólů - 10 mm²

Spojovací svorka podle DIN EN 60998 (VDE 0613), U_i=690V

Plombovací soupravaAbox PST

Plombovací souprava

Abox PST

Číslo výrobku 89001001

pro spojovací krabice Abox/Abox-i 025 až 100, (od verze Abox/Abox-i...

Plombovací souprava

Montážní deskaAbox 100 MPI

Montážní deska

Abox 100 MPI

Číslo výrobku 89501001

pro Abox/Abox-i 100

Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, šedá, vč....

Podobné výrobky

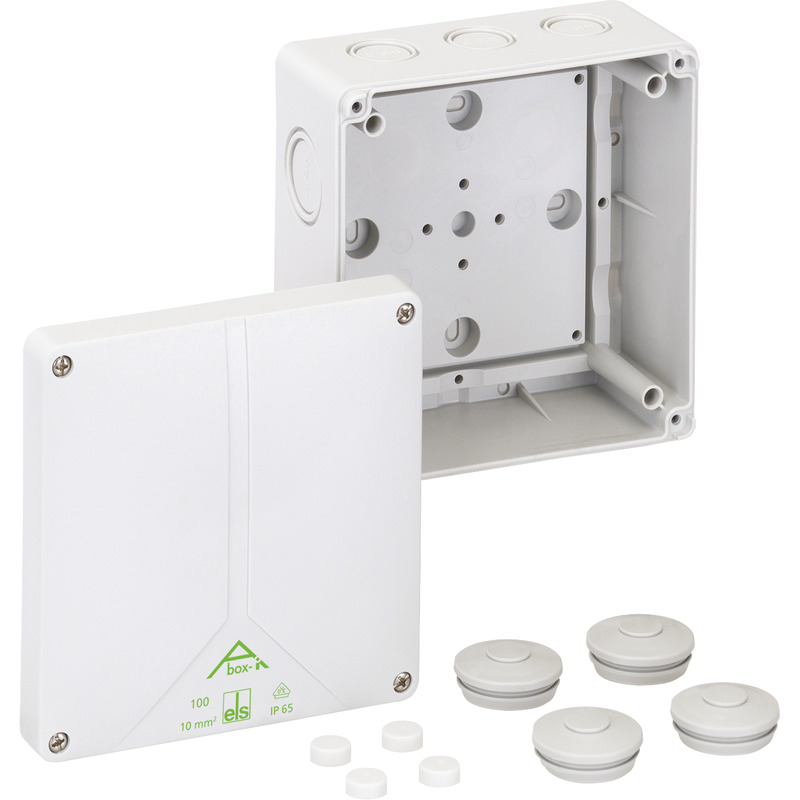

Rozbočovací krabiceAbox-i 100-L

Rozbočovací krabice

Abox-i 100-L

Číslo výrobku 49091001

šedá, bez svorek

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 10 mm², U_i=690 V AC, Certifikováno VDE...

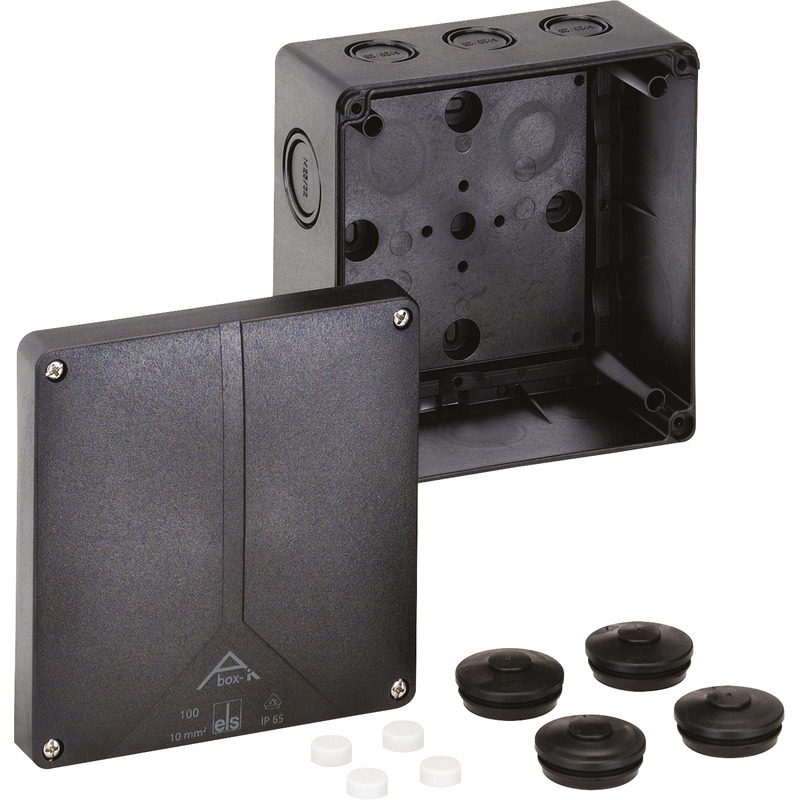

Rozbočovací krabiceAbox-i 100-L/sw

Rozbočovací krabice

Abox-i 100-L/sw

Číslo výrobku 49191001

černá, bez svorek

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 10 mm², U_i=690 V AC, Certifikováno VDE...

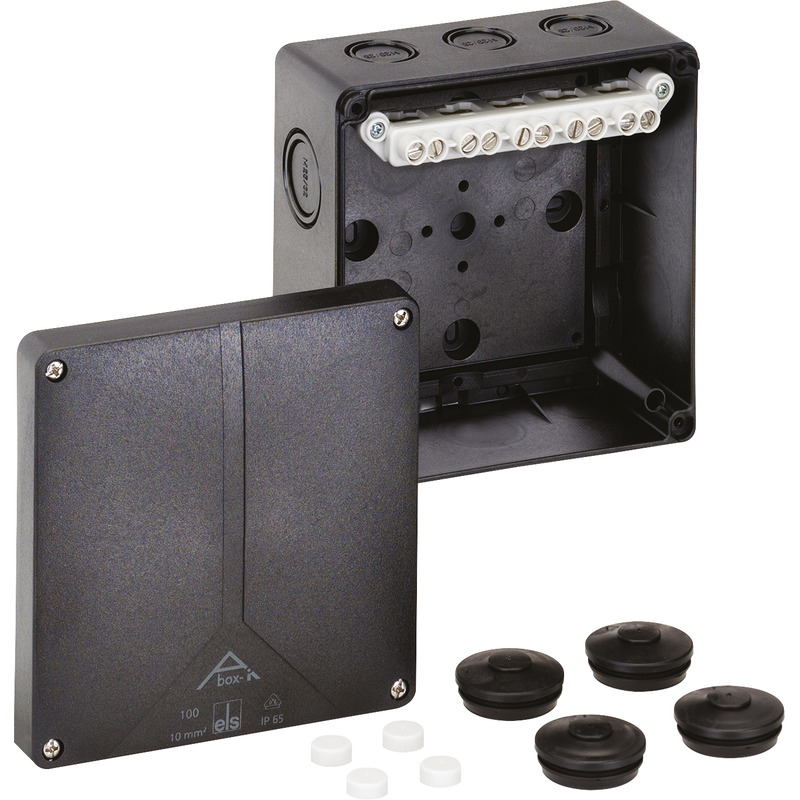

Rozbočovací krabiceAbox-i 100-10²/sw
