#49190401 | Rozměry: 93 x 93 x 55 mm

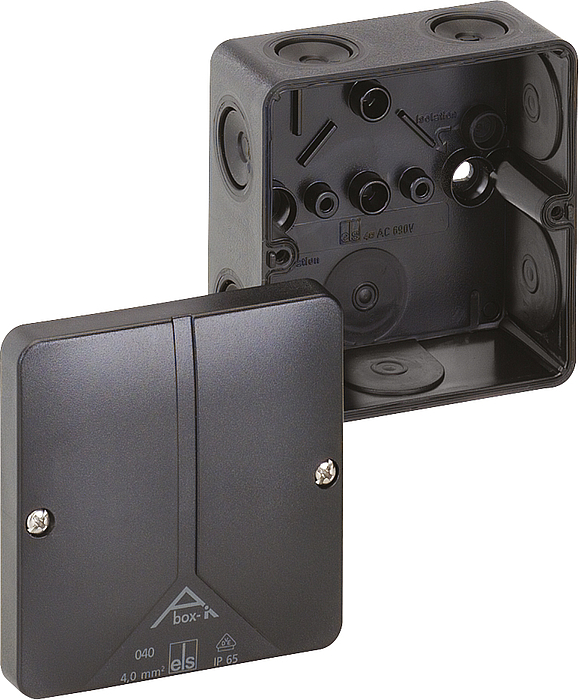

Rozbočovací krabice

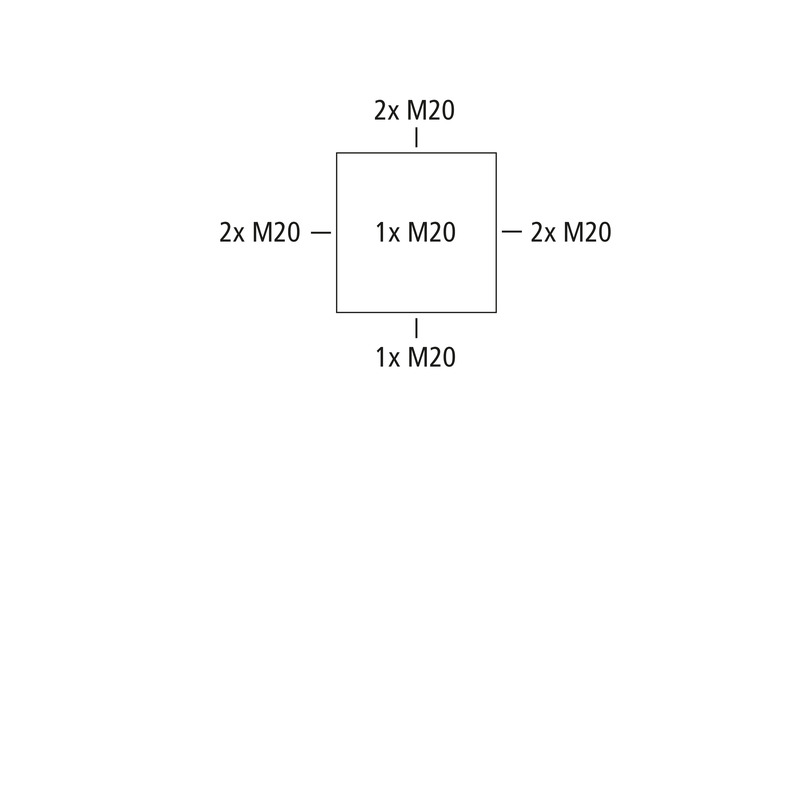

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 4 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Samotěsnicí měkká přívodní membrána, M20, Rozsah těsnění 2 - 16 mm, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí
černá, bez svorek
| domezovací izolační napětí AC | 690 V |
|---|---|
| max. průřez vodiče | 4 mm² |
| třída ochrany | II |
| druh krytí | IP65 |
| UL Type Rating | žádné údaje |
| barva spodní díl | černá |
|---|---|
| barva horní díl | černá |
| šířka | 93 mm |
|---|---|
| délka | 93 mm |
| výška | 55 mm |
| Hmotnost | 0.112 kg |
| Odolné proti UV záření | ano |
|---|---|
| bez obsahu halogenů | ano |
| Třída hořlavosti podle UL94 | HB |
| Pevnost žhavicího drátu | 650 °C (EN 60695-2-11) |
| pro těsnicí rozsah min. | 2 mm |
|---|---|
| pro těsnicí rozsah max. | 16 mm |
| druh upevnění | nástěnná/stropní montáž |
| rázová houževnatost | IK08 |
| plombovatelné | ano |
| utahovací moment šroubu víka | 1.7 Nm |
| Připevnění | Vnitřní místa pro připevnění |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -35 °C |
| okolní teplota max. | 80 °C |
| okolní teplota 24 h | 60 °C |
| Místo instalace | Chráněná venkovní oblast |
| EAN | 4013902930944 |
|---|---|
| Třída ETIM | EC002600 |
| Číslo celní sazby | 85389099 |
| Minimální objednací množství | 1 |
| materiál spodního dílu | ASA-PC |
|---|---|
| materiál horního dílu | ASA-PC |
| materiál těsnění | termoplastický elastomer |
| materiál šroubu víka | ušlechtilá ocel 1.4567 (V2A) |
| zkušební značka | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| zkušební značka | DLG (odolnost vůči čpavku) |
| zkušební značka | DNV (Třída: Lodě & offshore zařízení) |
| EAN / GTIN | 4013902930944 |
|---|---|
| šířka | 0.093 m |
| hmotnost | 0.112 kg |
| výška | 0.055 m |
| množství | 1 Ks |
| hloubka | 0.093 m |
| EAN / GTIN | 4013902312399 |
|---|---|
| šířka | 0.403 m |
| hmotnost | 7.12 kg |
| výška | 0.296 m |
| množství | 60 Ks |
| hloubka | 0.298 m |
| EAN / GTIN | 4013902312405 |
|---|---|
| šířka | 0.8 m |
| hmotnost | 317.04 kg |
| výška | 1.91 m |
| množství | 2520 Ks |
| hloubka | 1.2 m |
