Tento článek je archivován!

K novějšímu výrobku

#49191001 | Rozměry: 140 x 140 x 79 mm

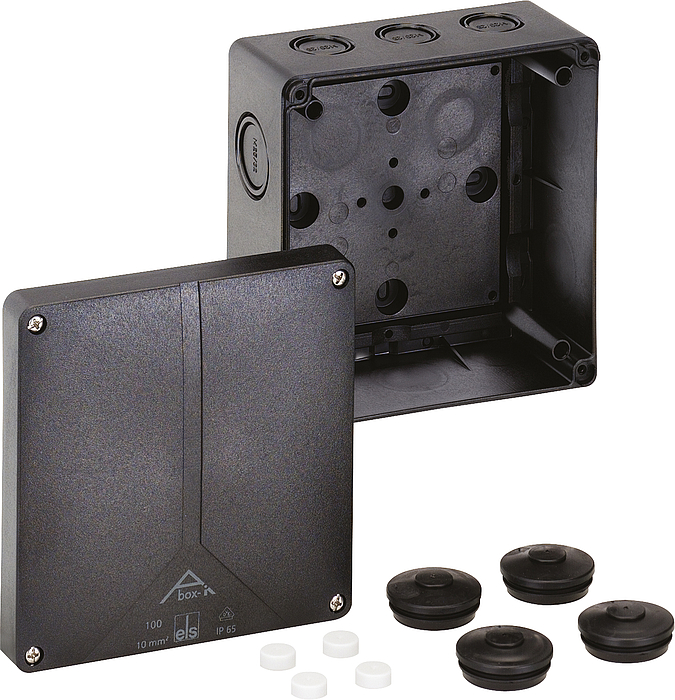

Rozbočovací krabice

Abox-i 100-L/sw

číst více

Přizpůsobit

Přihlaste se pro zobrazení ceny

L 343, 22.12.2009, s. 1).

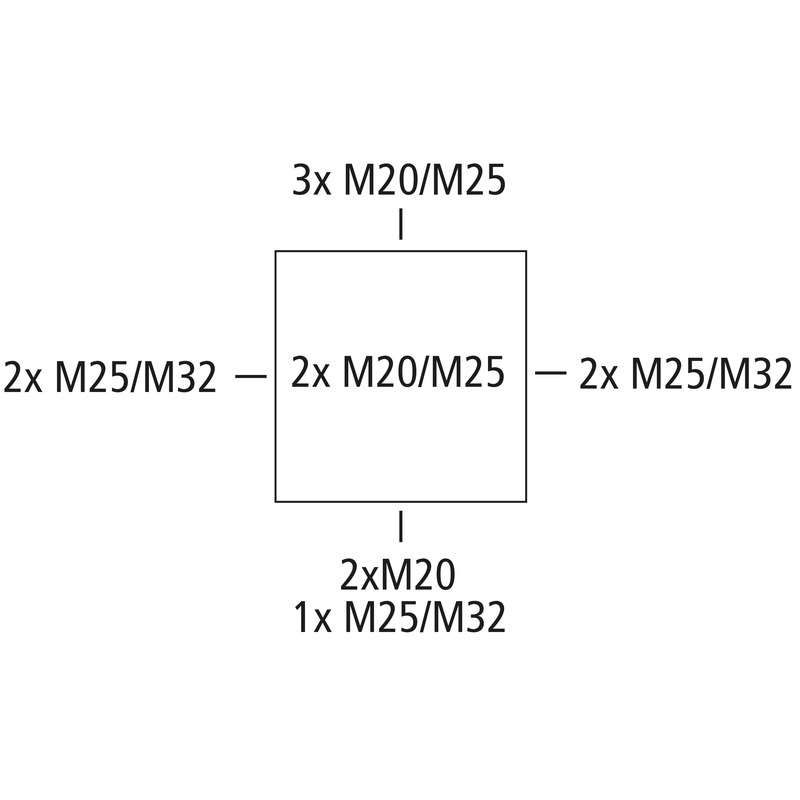

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 10 mm², U_i=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M25/M32, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

černá, bez svorek

Přiložené příslušenství:
4 Dvojitá membránová vývodka IP66 M32 Rozsah těsnění 14 - 21 mm

Technická data

elektrické vlastnosti

domezovací izolační napětí AC	690 V
max. průřez vodiče	10 mm²
třída ochrany	II
druh krytí	IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	černá
barva horní díl	černá

rozměry

šířka	140 mm
délka	140 mm
výška	79 mm
Hmotnost	0.343 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu	960 °C (EN 60695-2-11)

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
plombovatelné	ano
utahovací moment šroubu víka	1.7 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902930982
Třída ETIM	EC002600
Číslo celní sazby	85389099
Minimální objednací množství	1

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát, zesílený skelnými vlákny
materiál těsnění	polyuretan
materiál šroubu víka	ušlechtilá ocel 1.4567 (V2A)

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Logistická data

Kus

EAN / GTIN	4013902930982
šířka	0.14 m
hmotnost	0.343 kg
výška	0.079 m
množství	1 Ks
hloubka	0.14 m

Balicí kartón

EAN / GTIN	4013902312436
šířka	0.381 m
hmotnost	7.26 kg
výška	0.332 m
množství	20 Ks
hloubka	0.291 m

Paleta

EAN / GTIN	4013902312443
šířka	0.8 m
hmotnost	272.1 kg
výška	1.87 m
množství	700 Ks
hloubka	1.2 m
