#82541001 | Rozměry: 250 x 200 x 115 mm

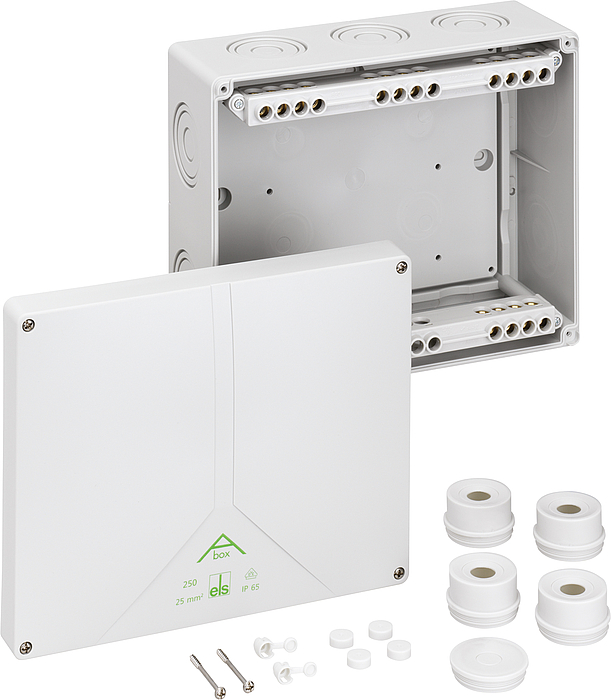

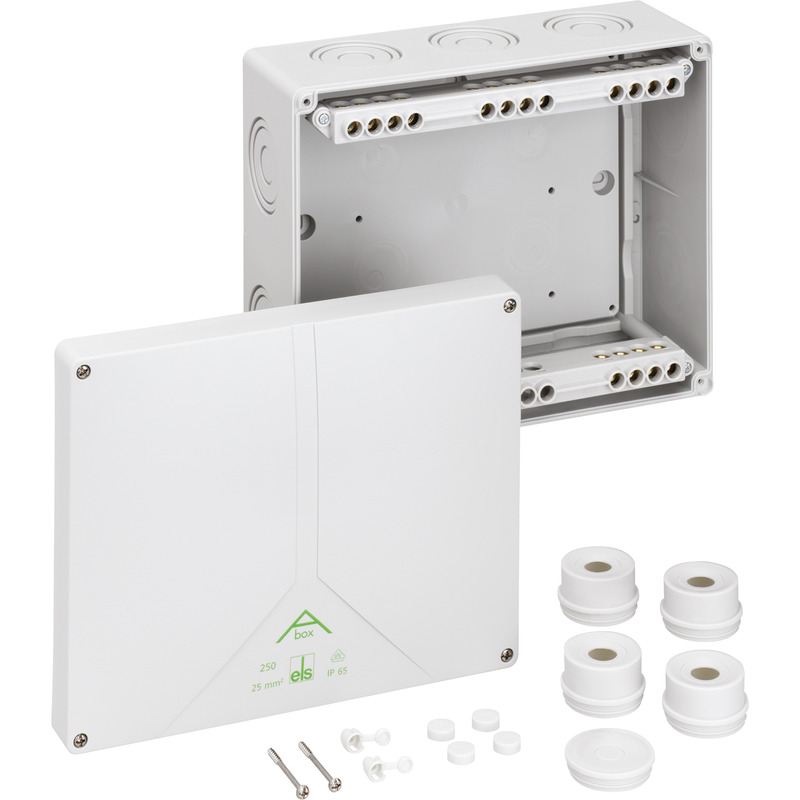

Rozbočovací krabice

Abox 250-25²

číst více

Přizpůsobit

Přihlaste se pro zobrazení ceny

L 343, 22.12.2009, s. 1).

Rozbočovací krabice, se stupněm krytí IP54/IP65, Jmenovitý průřez 25 mm², U_i=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Vyrážecí membrány, M20/M25/M32/M40/M50, (4 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru

šedá, s vysoko položenou šroubovou svorkou, 5-pólovou - 25 mm² (4 x 10² / 4 x 16² / 4 x 25²)

Přiložené příslušenství:
4 Vývodka IP54 M40 Rozsah těsnění 17 - 30 mm, 1 Zaslepovací zátky M40, 1 Plombovací souprava

Technická data

elektrické vlastnosti

domezovací izolační napětí AC	690 V
max. průřez vodiče	25 mm²
třída ochrany	II
druh krytí	IP54/IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	250 mm
délka	200 mm
výška	115 mm
Hmotnost	1.0268 kg

materiálové vlastnosti

Odolné proti UV záření	ne
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu	650 °C (EN 60695-2-11)

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK07
plombovatelné	ano
utahovací moment šroubu víka	1 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C
Místo instalace	Vnitřní oblast

Sales Information

EAN	4013902948925
Třída ETIM	EC002600
Číslo celní sazby	85369095
Minimální objednací množství	1

materiál

materiál spodního dílu	polystyren
materiál horního dílu	polystyren
materiál šroubu víka	ušlechtilá ocel 1.4567 (V2A)

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistická data

Kus

EAN / GTIN	4013902948925
šířka	0.25 m
hmotnost	1.0268 kg
výška	0.115 m
množství	1 Ks
hloubka	0.2 m

Balicí kartón

EAN / GTIN	4013902307661
šířka	0.511 m
hmotnost	4.4772 kg
výška	0.242 m
množství	4 Ks
hloubka	0.261 m

Paleta

EAN / GTIN	4013902307678
šířka	0.8 m
hmotnost	206.0424 kg
výška	1.84 m
množství	168 Ks
hloubka	1.2 m

Ke stažení

Data plánování

Text produktu

Příslušenství

Spojovací sadaKS M20

Spojovací sada

KS M20

Číslo výrobku 19202001

Délka závitu 17 mm

Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...

Spojovací sadaKS M25

Spojovací sada

KS M25

Číslo výrobku 19202501

Délka závitu 19 mm

Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...

Spojovací sadaKS M25-gro

Spojovací sada

KS M25-gro

Číslo výrobku 19202601

Délka závitu 22 mm

Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...

Spojovací sadaKS M32

Spojovací sada

KS M32

Číslo výrobku 19203201

Délka závitu 20 mm

Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...

Spojovací vývodkaKST M25-17

Spojovací vývodka

KST M25-17

Číslo výrobku 19302501

délka 17 mm, k vertikálnímu spojení malých rozvodnic AK/AKi 03 - 12,...

Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm

Spojovací vývodkaKST M25-33

Spojovací vývodka

KST M25-33

Číslo výrobku 19302601

délka 33 mm, k vertikálnímu spojení AK 14 - 56, Malé rozvodnice AK/AKi...

Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm

Spojovací vývodkaKST M32

Spojovací vývodka

KST M32

Číslo výrobku 19303201

délka 25 mm, k vertikálnímu a horizontálnímu spojení malých rozvodnic...

Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm

VývodkaWST M20

Vývodka

WST M20

Číslo výrobku 20342001

Rozsah těsnění 8 - 13,5 mm, Délka závitu 12 mm

Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá

VývodkaWST M25

Vývodka

WST M25

Číslo výrobku 20342501

Rozsah těsnění 9 - 16 mm, Délka závitu 12 mm

Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá

VývodkaWST M32

Vývodka

WST M32

Číslo výrobku 20343201

Rozsah těsnění 17 - 24 mm, Délka závitu 14 mm

Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá

VývodkaWST M40

Vývodka

WST M40

Číslo výrobku 20344001

Rozsah těsnění 17 - 24 mm, Délka závitu 14 mm

Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá

VývodkaWST M50

Vývodka

WST M50

Číslo výrobku 20345001

Rozsah těsnění 22 - 35 mm, Délka závitu 18 mm

Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá

VývodkaWNI M20

Vývodka

WNI M20

Číslo výrobku 21342001

Rozsah těsnění 8 - 13,5 mm, Délka závitu 12 mm

Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá

VývodkaWNI M25

Vývodka

WNI M25

Číslo výrobku 21342501

Rozsah těsnění 9 - 16 mm, Délka závitu 12 mm

Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá

VývodkaWNI M32

Vývodka

WNI M32

Číslo výrobku 21343201

Rozsah těsnění 11 - 22 mm, Délka závitu 14 mm

Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá

Stupňovitá vývodkaSNI M20

Stupňovitá vývodka

SNI M20

Číslo výrobku 21642001

Rozsah těsnění 5 - 16 mm

Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...

Stupňovitá vývodkaSNI M25

Stupňovitá vývodka

SNI M25

Číslo výrobku 21642501

Rozsah těsnění 5 - 21 mm

Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...

Stupňovitá vývodkaSNI M32

Stupňovitá vývodka

SNI M32

Číslo výrobku 21643201

Rozsah těsnění 13 - 26,5 mm

Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...

Stupňovitá vývodkaSNI M40

Stupňovitá vývodka

SNI M40

Číslo výrobku 21644001

Rozsah těsnění 13 - 34 mm

Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...

Kabelové šroubeníKVR M20-MGM

Kabelové šroubení

KVR M20-MGM

Číslo výrobku 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M20-GDB/MGM

Kabelové šroubení

KVR M20-GDB/MGM

Číslo výrobku 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M25-MGM

Kabelové šroubení

KVR M25-MGM

Číslo výrobku 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M32-MGM

Kabelové šroubení

KVR M32-MGM

Číslo výrobku 22743201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M40-MGM

Kabelové šroubení

KVR M40-MGM

Číslo výrobku 22744001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M50-MGM

Kabelové šroubení

KVR M50-MGM

Číslo výrobku 22745001

Rozsah těsnění 21 - 34,5 mm, Délka závitu 13 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

VývodkaAST M20

Vývodka

AST M20

Číslo výrobku 23042001

Rozsah těsnění 8 - 13,5 mm

Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny...

VývodkaAST M25

Vývodka

AST M25

Číslo výrobku 23042501

Rozsah těsnění 9 - 18,5 mm

Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny...

VývodkaAST M32

Vývodka

AST M32

Číslo výrobku 23043201

Rozsah těsnění 13 - 23 mm

Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny...

VývodkaAST M40

Vývodka

AST M40

Číslo výrobku 23044001

Rozsah těsnění 17 - 30 mm

Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny...

Zaslepovací zátkyVST M20

Zaslepovací zátky

VST M20

Číslo výrobku 23142001

Rozsah těsnění 8 - 13,5 mm

Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...

Zaslepovací zátkyVST M25

Zaslepovací zátky

VST M25

Číslo výrobku 23142501

Rozsah těsnění 9 - 16 mm

Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...

Zaslepovací zátkyVST M32

Zaslepovací zátky

VST M32

Číslo výrobku 23143201

Rozsah těsnění 13 - 23 mm

Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...

Zaslepovací zátkyVST M40

Zaslepovací zátky

VST M40

Číslo výrobku 23144001

Rozsah těsnění 17 - 30 mm

Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...

Dvojitá membránová vývodkaDMS M20/w

Dvojitá membránová vývodka

DMS M20/w

Číslo výrobku 26012001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M25/w

Dvojitá membránová vývodka

DMS M25/w

Číslo výrobku 26012501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M20

Dvojitá membránová vývodka

DMS M20

Číslo výrobku 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M25

Dvojitá membránová vývodka

DMS M25

Číslo výrobku 26042501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M32

Dvojitá membránová vývodka

DMS M32

Číslo výrobku 26043201

Rozsah těsnění 13 - 21 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M32/4

Dvojitá membránová vývodka

DMS M32/4

Číslo výrobku 26043301

Rozsah těsnění 3,5 - 6 mm na přívod

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, max. čtyři přívody vedení...

Dvojitá membránová vývodkaDMS M40

Dvojitá membránová vývodka

DMS M40

Číslo výrobku 26044001

Rozsah těsnění 17 - 28 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Odvzdušňovací vývodkaBST M20/sw

Odvzdušňovací vývodka

BST M20/sw

Číslo výrobku 26202001

černá

Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...

Odvzdušňovací vývodkaBST M20

Odvzdušňovací vývodka

BST M20

Číslo výrobku 26242001

šedá

Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...

Trubkové hrdloRST M20

Trubkové hrdlo

RST M20

Číslo výrobku 28842001

pro trubky s vnějším průměrem 20 mm

Nátrubek k uchycení hladkých trubek, s kontramaticí, polystyren, šedý

Trubkové hrdloRST M32

Trubkové hrdlo

RST M32

Číslo výrobku 28843201

pro trubky s vnějším průměrem 32 mm

Nátrubek k uchycení hladkých trubek, s kontramaticí, polystyren, šedý

SvorkovniceAbox 250/350 KLS-25²/35²

Svorkovnice

Abox 250/350 KLS-25²/35²

Číslo výrobku 84003501

5 pólů - 35 mm²

Spojovací svorka podle DIN EN 60998 (VDE 0613), U_i=690V

DIN lištaNS35-144/2

DIN lišta

NS35-144/2

Číslo výrobku 89401601

pro Abox/Abox-i 160 a Abox/Abox-i 250, délka 144 mm

Normalizovaná lišta podle DIN EN 60715, 35 x 7,5 mm, včetně připevňovacích šroubů

Podobné výrobky

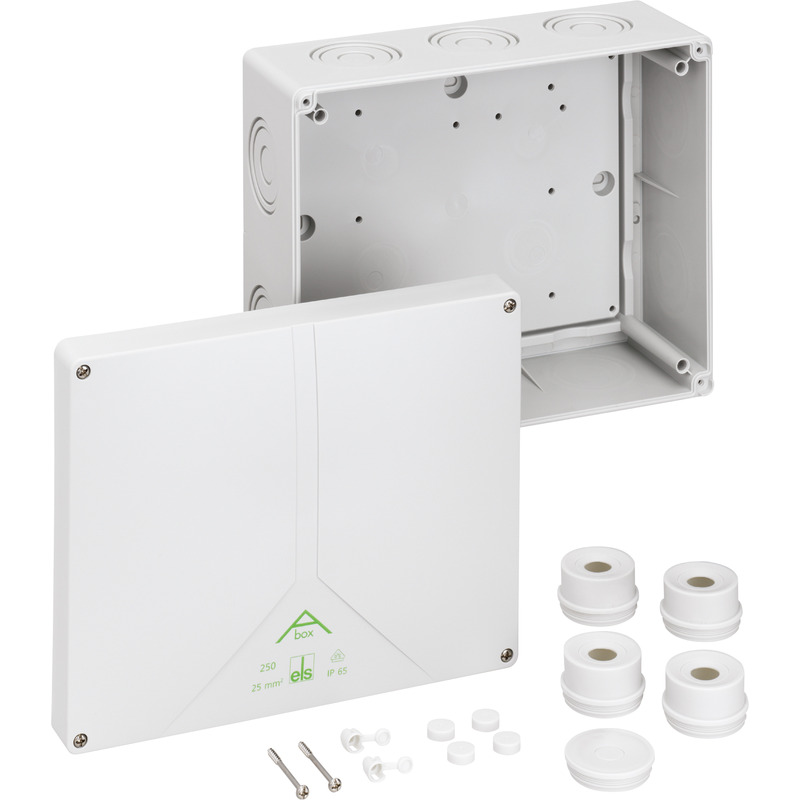

Rozbočovací krabiceAbox 250-L

Rozbočovací krabice

Abox 250-L

Číslo výrobku 82591001

šedá, bez svorek

Rozbočovací krabice, se stupněm krytí IP54/IP65, Jmenovitý průřez 25 mm², U_i=690 V AC, Certifikováno...

Podpora a expert

Na stránce podpory

Podpora

Na stránce podpory

Oznámení

Abox 250-25²

L 343, 22.12.2009, s. 1).

Technická data

elektrické vlastnosti

barva

rozměry

materiálové vlastnosti

mechanické vlastnosti

okolní podmínky

Sales Information

materiál

certifikáty

Logistická data

Kus

Balicí kartón

Paleta

Ke stažení

Stáhnout datový list

Montážní návod

Rozměrový list

Certifikát

Data plánování

Text produktu

Příslušenství

Podobné výrobky

Podpora a expert

Používáme cookies.

Abox 250-25²

L 343, 22.12.2009, s. 1).

Technická data

elektrické vlastnosti

barva

rozměry

materiálové vlastnosti

mechanické vlastnosti

okolní podmínky

Sales Information

materiál

certifikáty

Logistická data

Kus

Balicí kartón

Paleta

Ke stažení

Stáhnout datový list

Montážní návod

Rozměrový list

Certifikát

Data plánování

Text produktu

Příslušenství

Podobné výrobky

Podpora a expert

Používáme cookies.

Stávající seznamy sledovaných položek

Nový seznam sledovaných položek
