Tento článek je archivován!

K novějšímu výrobku

#83581001 | Rozměry: 250 x 200 x 115 mm

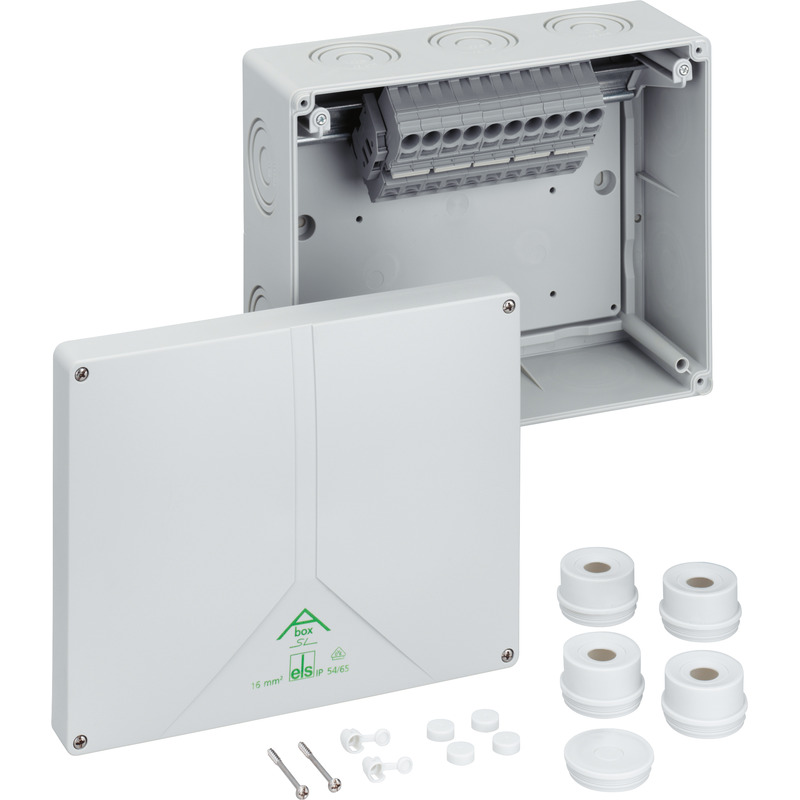

Rozbočovací krabice

Abox SL-16²

číst více

Přizpůsobit

Přihlaste se pro zobrazení ceny

L 343, 22.12.2009, s. 1).

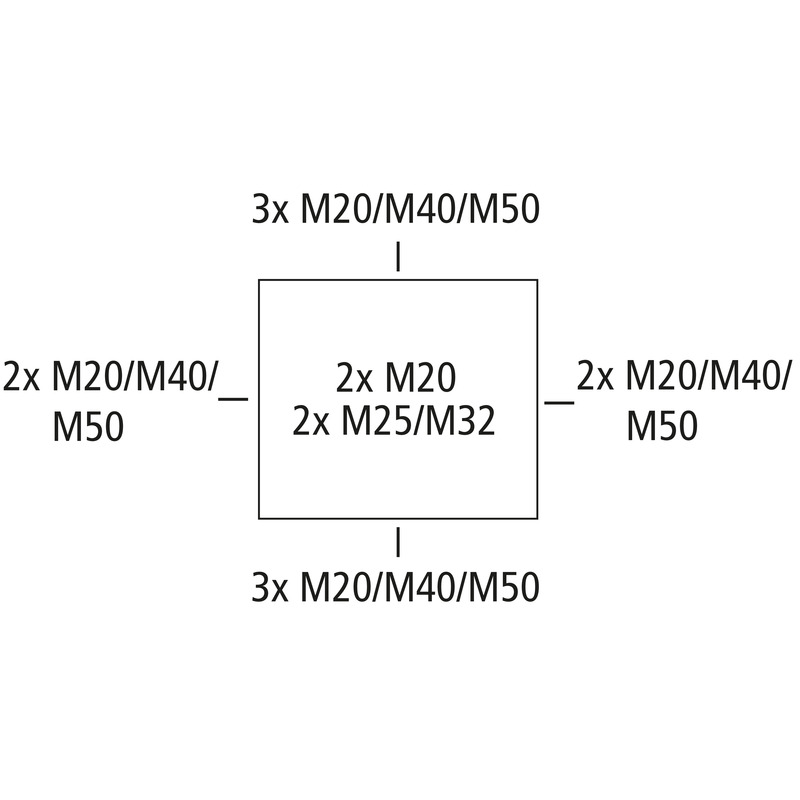

Rozbočovací krabice, se stupněm krytí IP54/IP65, Jmenovitý průřez 16 mm², U_i=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Vyrážecí membrány, M20/M25/M32/M40/M50, (4 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami pro standardní instalace ve vnitřním prostoru

šedá, s vysoko položenou bezšroubovou svorkou Wago 2016-1201, 5-pólovou, max. jmenovitý průřez podle DIN EN 60998: 16 mm², při proudové zatížitelnosti 76 A, svorkovatelné průřezy na pól: 4 x 0,5 až 16 mm², pevné, 4 x 0,5 až 25 mm² flexibilní

Přiložené příslušenství:
4 Vývodka IP54 M40 Rozsah těsnění 17 - 30 mm, 1 Zaslepovací zátky M40, 1 Plombovací souprava

Technická data

elektrické vlastnosti

domezovací izolační napětí AC	690 V
max. průřez vodiče	16 mm²
třída ochrany	II
druh krytí	IP54/IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	250 mm
délka	200 mm
výška	115 mm
Hmotnost	1.087 kg

materiálové vlastnosti

Odolné proti UV záření	ne
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu	650 °C (EN 60695-2-11)

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK07
plombovatelné	ano
utahovací moment šroubu víka	1 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C
Místo instalace	Vnitřní oblast

Sales Information

EAN	4013902931101
Třída ETIM	EC002600
Číslo celní sazby	85369095
Minimální objednací množství	1

materiál

materiál spodního dílu	polystyren
materiál horního dílu	polystyren
materiál šroubu víka	ušlechtilá ocel 1.4567 (V2A)

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistická data

Kus

EAN / GTIN	4013902931101
šířka	0.25 m
hmotnost	1.087 kg
výška	0.115 m
množství	1 Ks
hloubka	0.2 m

Balicí kartón

EAN / GTIN	4013902307722
šířka	0.511 m
hmotnost	4.718 kg
výška	0.242 m
množství	4 Ks
hloubka	0.261 m

Paleta

EAN / GTIN	4013902307739
šířka	0.8 m
hmotnost	216.156 kg
výška	1.84 m
množství	168 Ks
hloubka	1.2 m

Ke stažení

Data plánování

Text produktu

Příslušenství

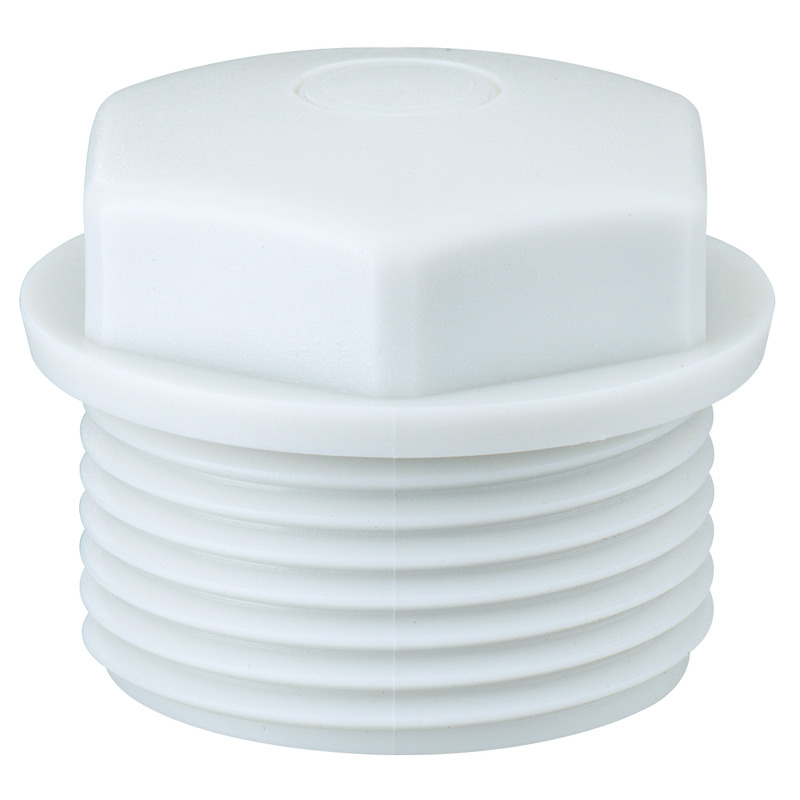

VývodkaWST M20

Vývodka

WST M20

Číslo výrobku 20342001

Rozsah těsnění 8 - 13,5 mm, Délka závitu 12 mm

Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá

VývodkaWST M25

Vývodka

WST M25

Číslo výrobku 20342501

Rozsah těsnění 9 - 16 mm, Délka závitu 12 mm

Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá

VývodkaWST M32

Vývodka

WST M32

Číslo výrobku 20343201

Rozsah těsnění 17 - 24 mm, Délka závitu 14 mm

Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá

VývodkaWST M40

Vývodka

WST M40

Číslo výrobku 20344001

Rozsah těsnění 17 - 24 mm, Délka závitu 14 mm

Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá

VývodkaWNI M20

Vývodka

WNI M20

Číslo výrobku 21342001

Rozsah těsnění 8 - 13,5 mm, Délka závitu 12 mm

Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá

VývodkaWNI M25

Vývodka

WNI M25

Číslo výrobku 21342501

Rozsah těsnění 9 - 16 mm, Délka závitu 12 mm

Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá

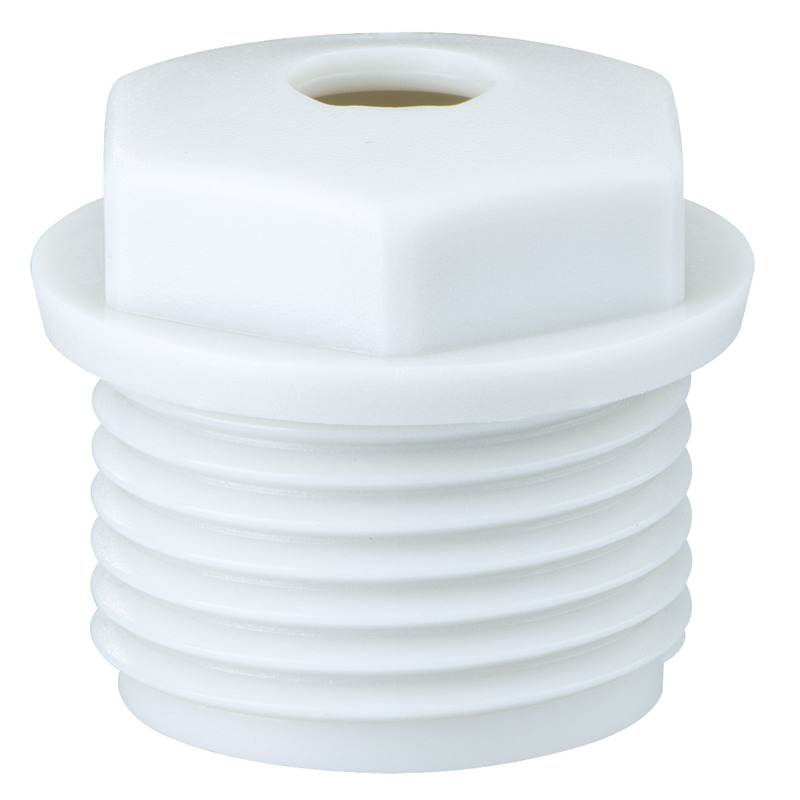

VývodkaWNI M32

Vývodka

WNI M32

Číslo výrobku 21343201

Rozsah těsnění 11 - 22 mm, Délka závitu 14 mm

Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá

Kabelové šroubeníKVR M20-MGM

Kabelové šroubení

KVR M20-MGM

Číslo výrobku 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M20-GDB/MGM

Kabelové šroubení

KVR M20-GDB/MGM

Číslo výrobku 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M25-MGM

Kabelové šroubení

KVR M25-MGM

Číslo výrobku 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M32-MGM

Kabelové šroubení

KVR M32-MGM

Číslo výrobku 22743201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M40-MGM

Kabelové šroubení

KVR M40-MGM

Číslo výrobku 22744001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Zaslepovací zátkyVST M20

Zaslepovací zátky

VST M20

Číslo výrobku 23142001

Rozsah těsnění 8 - 13,5 mm

Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...

Zaslepovací zátkyVST M25

Zaslepovací zátky

VST M25

Číslo výrobku 23142501

Rozsah těsnění 9 - 16 mm

Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...

Zaslepovací zátkyVST M32

Zaslepovací zátky

VST M32

Číslo výrobku 23143201

Rozsah těsnění 13 - 23 mm

Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...

Zaslepovací zátkyVST M40

Zaslepovací zátky

VST M40

Číslo výrobku 23144001

Rozsah těsnění 17 - 30 mm

Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...

Dvojitá membránová vývodkaDMS M20/w

Dvojitá membránová vývodka

DMS M20/w

Číslo výrobku 26012001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M25/w

Dvojitá membránová vývodka

DMS M25/w

Číslo výrobku 26012501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M20

Dvojitá membránová vývodka

DMS M20

Číslo výrobku 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M25

Dvojitá membránová vývodka

DMS M25

Číslo výrobku 26042501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M32

Dvojitá membránová vývodka

DMS M32

Číslo výrobku 26043201

Rozsah těsnění 13 - 21 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M32/4

Dvojitá membránová vývodka

DMS M32/4

Číslo výrobku 26043301

Rozsah těsnění 3,5 - 6 mm na přívod

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, max. čtyři přívody vedení...

Dvojitá membránová vývodkaDMS M40

Dvojitá membránová vývodka

DMS M40

Číslo výrobku 26044001

Rozsah těsnění 17 - 28 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Odvzdušňovací vývodkaBST M20/sw

Odvzdušňovací vývodka

BST M20/sw

Číslo výrobku 26202001

černá

Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...

Odvzdušňovací vývodkaBST M20

Odvzdušňovací vývodka

BST M20

Číslo výrobku 26242001

šedá

Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...
