#80210001 | Rozměry: 87 x 87 x 52 mm
Rozbočovací krabice

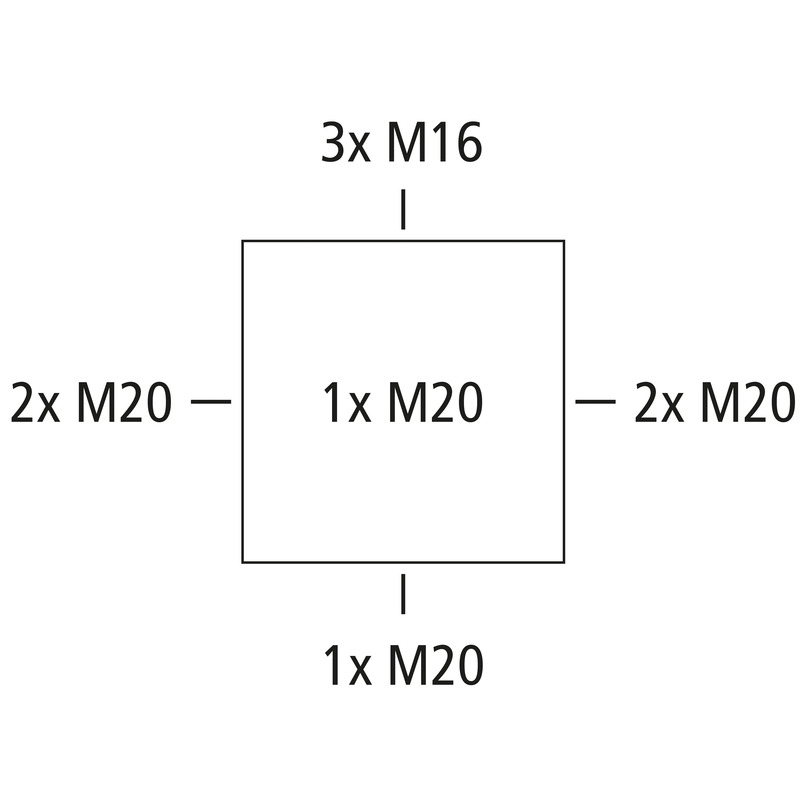

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 2,5 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Samotěsnicí měkká přívodní membrána, M16/M20, Rozsah těsnění 4 - 16 mm, (1 prolis ze zadu, 8 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí
bílá, Ui=1000 V AC, bez svorek
| domezovací izolační napětí AC | 1000 V |
|---|---|
| domezovací izolační napětí DC | 1000 V |
| max. průřez vodiče | 2,5 mm² |
| třída ochrany | II |
| druh krytí | IP66 |
| typ svorky | bez |
| barva spodní díl | bílá |
|---|---|
| barva horní díl | bílá |
| šířka | 87 mm |
|---|---|
| délka | 87 mm |
| výška | 52 mm |
| vnitřní délka | 75 mm |
| vnitřní šířka | 75 mm |
| vnitřní výška | 37 mm |
| Hmotnost | 0.098 kg |
| Odolné proti UV záření | ano |
|---|---|
| bez obsahu halogenů | ano |
| Třída hořlavosti podle UL94 | HB |
| Pevnost žhavicího drátu | 750 °C (EN 60695-2-11) |
| pro těsnicí rozsah min. | 4 mm |
|---|---|
| pro těsnicí rozsah max. | 16 mm |
| rázová houževnatost | IK07 |
| plombovatelné | ano |
| utahovací moment šroubu víka | 1.2 Nm |
| druh upevnění | nástěnná/stropní montáž |
| Připevnění | Vnitřní místa pro připevnění |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -25 °C |
| okolní teplota max. | 55 °C |
| okolní teplota 24 h | 35 °C |
| Místo instalace | Chráněná venkovní oblast |
| EAN | 4013902663125 |
|---|---|
| Třída ETIM | EC002600 |
| Číslo celní sazby | 85389099 |
| Minimální objednací množství | 1 |
| materiál spodního dílu | polypropylen |
|---|---|
| materiál horního dílu | polypropylen |
| materiál přívodu | Termoplastický elastomer |
| materiál těsnění | termoplastický elastomer |
| materiál šroubu víka | ušlechtilá ocel 1.4567 (V2A) |
| zkušební značka | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| zkušební značka | DLG (odolnost vůči čpavku) |
| EAN / GTIN | 4013902663125 |
|---|---|
| šířka | 0.087 m |
| hmotnost | 0.098 kg |
| výška | 0.052 m |
| množství | 1 Ks |
| hloubka | 0.087 m |
| EAN / GTIN | 4013902663132 |
|---|---|
| šířka | 0.35 m |
| hmotnost | 6.18 kg |
| výška | 0.265 m |
| množství | 60 Ks |
| hloubka | 0.26 m |
| EAN / GTIN | 4013902663149 |
|---|---|
| šířka | 0.8 m |
| hmotnost | 170.32 kg |
| výška | 0.978 m |
| množství | 1440 Ks |
| hloubka | 1.2 m |
