#80247001 | Rozměry: 87 x 87 x 52 mm

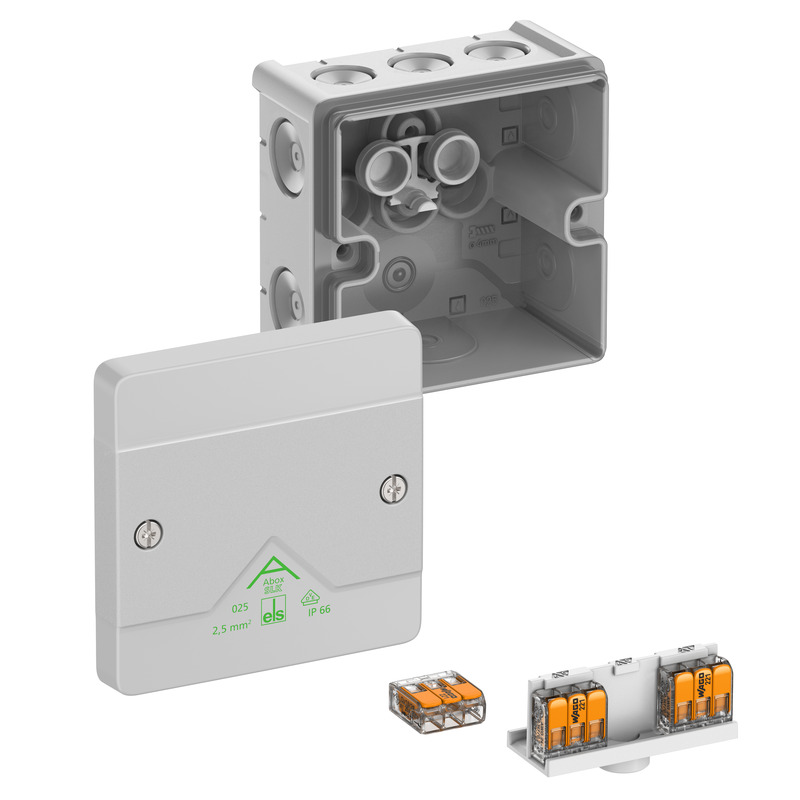

Rozbočovací krabice

Abox SLK-2,5²

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 2,5 mm², Ui=450 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Samotěsnicí měkká přívodní...

číst více

Varianty barev


L 343, 22.12.2009, s. 1).

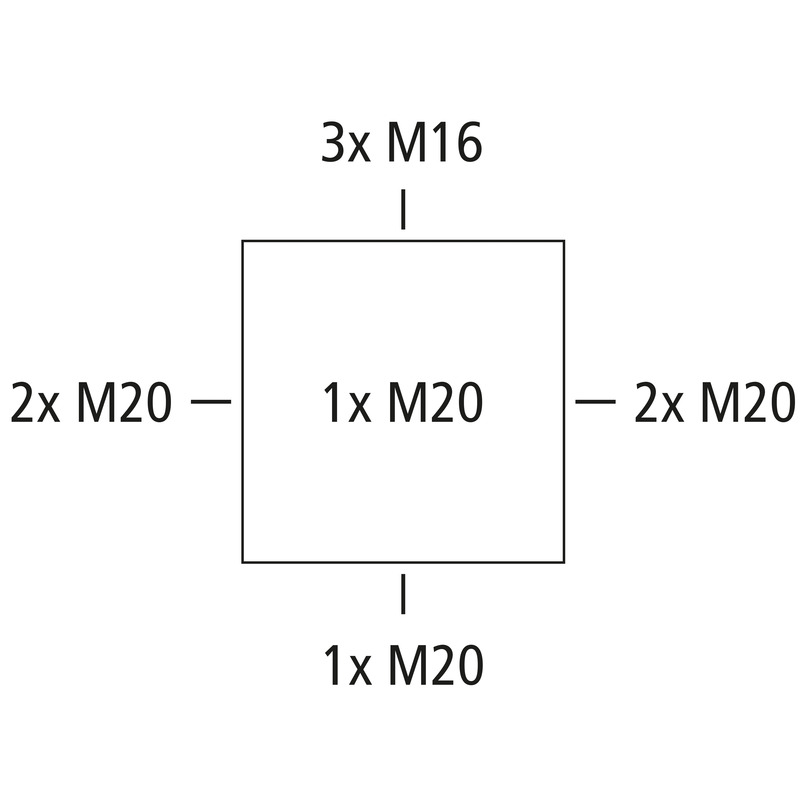

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 2,5 mm², Ui=450 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Samotěsnicí měkká přívodní membrána, M16/M20, Rozsah těsnění 4 - 16 mm, (1 prolis ze zadu, 8 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami a držáky svorek, pro standardní instalace v interiéru a chráněném venkovním prostředí

šedá, In=24 A, se 3-mi ke dnu upevněnými, bezšroubovými 3-vodičovými svorkami Wago 221-413 - 2,5 mm², svorkovatelné průřezy na pól: 3 x 0,2 až 2,5 mm² pevné Cu a 3 x 0,14 až 2,5 mm² flexibilní Cu

Technická data

elektrické vlastnosti

domezovací izolační napětí AC 450 V
domezovací izolační napětí DC 450 V
min. průřez vodiče 0,2 mm²
max. průřez vodiče 2,5 mm²
třída ochrany II
druh krytí IP66
domezovací proud 24 A
typ svorky bezšroubový
počet pólů 3

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 87 mm
délka 87 mm
výška 52 mm
vnitřní délka 75 mm
vnitřní šířka 75 mm
vnitřní výška 37 mm
Hmotnost 0.115 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu 750 °C (EN 60695-2-11)

mechanické vlastnosti

pro těsnicí rozsah min. 4 mm
pro těsnicí rozsah max. 16 mm
rázová houževnatost IK07
plombovatelné ano
utahovací moment šroubu víka 1.2 Nm
druh upevnění nástěnná/stropní montáž
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 55 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902661893
Třída ETIM EC002600
Číslo celní sazby 85369095
Minimální objednací množství 1

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen
materiál přívodu Termoplastický elastomer
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel 1.4567 (V2A)

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)

Logistická data

Kus

EAN / GTIN 4013902661893
šířka 0.087 m
hmotnost 0.115 kg
výška 0.052 m
množství 1 Ks
hloubka 0.087 m

Balicí kartón

EAN / GTIN 4013902661909
šířka 0.35 m
hmotnost 19.4718 kg
výška 0.265 m
množství 60 Ks
hloubka 0.26 m

Paleta

EAN / GTIN 4013902661916
šířka 0.8 m
hmotnost 489.3232 kg
výška 0.978 m
množství 1440 Ks
hloubka 1.2 m
