#81042001 | Rozměry: 152 x 152 x 80 mm

Rozbočovací krabice

Abox 100-10²

číst více

Varianty barev

Přizpůsobit

Přihlaste se pro zobrazení ceny

Zapamatovat si produkt

L 343, 22.12.2009, s. 1).

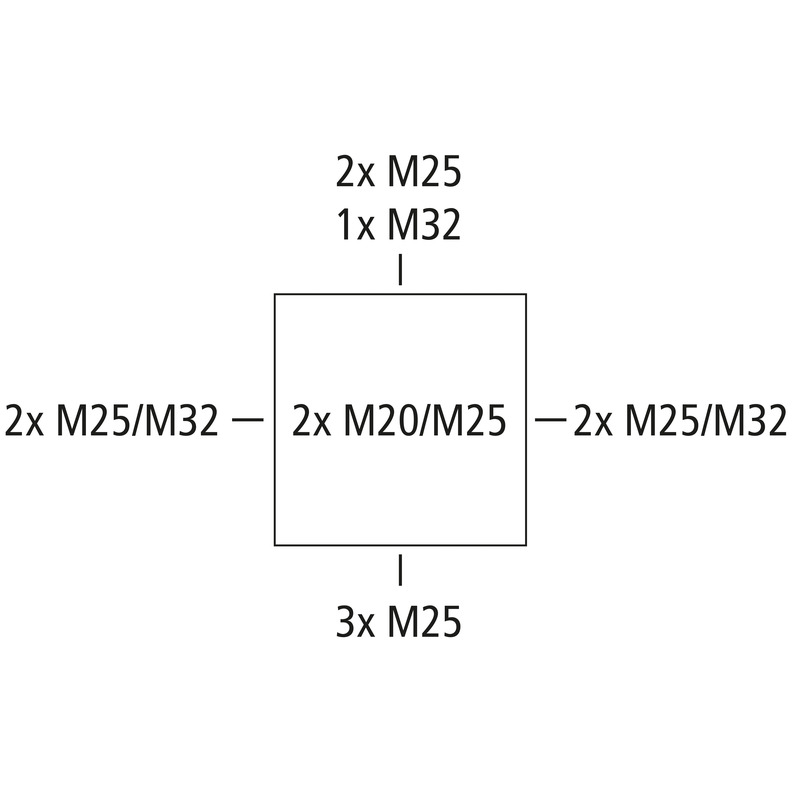

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 10 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Samotěsnicí měkká přívodní membrána, M20/M25/M32, Rozsah těsnění 8 - 28 mm, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí

šedá, U_i=690 V AC, I_n=57 A, s vysoko umístěnou šroubovou svorkou, 5-pólovou, max. jmenovitý průřez podle DIN EN 60998: 10 mm², upínatelný průřez na pól: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm², 2 x 16 mm² Cu pevná / flexibilní s dutinkou

Technická data

elektrické vlastnosti

domezovací izolační napětí AC	690 V
domezovací izolační napětí DC	690 V
min. průřez vodiče	2,5 mm²
max. průřez vodiče	10 mm²
třída ochrany	II
druh krytí	IP66
domezovací proud	57 A
typ svorky	Šroubová svorka
počet pólů	5

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	152 mm
délka	152 mm
výška	80 mm
vnitřní délka	139 mm
vnitřní šířka	140 mm
vnitřní výška	64 mm
Hmotnost	0.414 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu	750 °C (EN 60695-2-11)

mechanické vlastnosti

pro těsnicí rozsah min.	8 mm
pro těsnicí rozsah max.	28 mm
rázová houževnatost	IK07
plombovatelné	ano
utahovací moment šroubu víka	1.2 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	55 °C
okolní teplota 24 h	35 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902660483
Třída ETIM	EC002600
Číslo celní sazby	85369095
Minimální objednací množství	1

materiál

materiál spodního dílu	polypropylen
materiál horního dílu	polypropylen
materiál přívodu	Termoplastický elastomer
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel 1.4567 (V2A)

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)

Logistická data

Kus

EAN / GTIN	4013902660483
šířka	0.152 m
hmotnost	0.414 kg
výška	0.08 m
množství	1 Ks
hloubka	0.152 m

Balicí kartón

EAN / GTIN	4013902660490
šířka	0.35 m
hmotnost	8.41 kg
výška	0.425 m
množství	20 Ks
hloubka	0.305 m

Paleta

EAN / GTIN	4013902660506
šířka	0.8 m
hmotnost	122.92 kg
výška	0.982 m
množství	240 Ks
hloubka	1.2 m

Ke stažení

Data plánování

Text produktu

CAD data

Příslušenství

Kabelové šroubeníKVR M20-MGM

Kabelové šroubení

KVR M20-MGM

Číslo výrobku 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M20-GDB/MGM

Kabelové šroubení

KVR M20-GDB/MGM

Číslo výrobku 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M25-MGM

Kabelové šroubení

KVR M25-MGM

Číslo výrobku 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M32-MGM

Kabelové šroubení

KVR M32-MGM

Číslo výrobku 22743201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Dvojitá membránová vývodkaDMS M20

Dvojitá membránová vývodka

DMS M20

Číslo výrobku 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M25

Dvojitá membránová vývodka

DMS M25

Číslo výrobku 26042501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M32

Dvojitá membránová vývodka

DMS M32

Číslo výrobku 26043201

Rozsah těsnění 13 - 21 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Plombovací soupravaAbox PST 025-100

Plombovací souprava

Abox PST 025-100

Číslo výrobku 89500101

Sada se dvěma plombovacími krytkami a šrouby

Sada k dodatečnému zaplombování rozbočovacích krabic, pro Abox 025 / 040 / 060 / 100 od roku 2024

Montážní deskaAbox MPI 100

Montážní deska

Abox MPI 100

Číslo výrobku 89511001

pro Abox / Abox Pro 100

Montážní deska z melaminem kašírovaného izolačního materiálu, tloušťka 2,5 mm, šedá vč. upevňovacích...

DIN lištaAbox 100 NS35

DIN lišta

Abox 100 NS35

Číslo výrobku 89531001

pro Abox / Abox Pro 100

Lišta podle DIN EN 60715, 35 x 7,5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic...

Držák svorekAbox 100 KH 221 6²

Držák svorek

Abox 100 KH 221 6²

Číslo výrobku 89600501

k montáži v pevné a vysoko umístěné poloze až 6 svorek Wago 221-613 do...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

Držák svorekAbox 100 KH 2006 6²

Držák svorek

Abox 100 KH 2006 6²

Číslo výrobku 89600601

Upínací držák s lištou NS35 k montáži řadových svorkovnic typu Wago...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

SvorkovniceAbox 100 KLS-10²

Svorkovnice

Abox 100 KLS-10²

Číslo výrobku 89641001

vysoko umístěná šroubová svorka pro Abox/Abox Pro 100, 5-pólová - 10²,...

Spojovací svorka podle DIN EN 60998 (VDE 0613), U_i=690V. Pro montáž do rozbočovacích krabic Abox /...

Sada pro upevnění ke sloupkům / trubkámMABF 100-1

Sada pro upevnění ke sloupkům / trubkám

MABF 100-1

Číslo výrobku 89602001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 025/2 (na...

Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...

Uchycení kabelových žlabůKTB 1-100 nový

Uchycení kabelových žlabů

KTB 1-100

Číslo výrobku 89602901

Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...
