Abox 160-16² Abox 160-16²

#81642001 | Rozměry: 182 x 182 x 90 mm

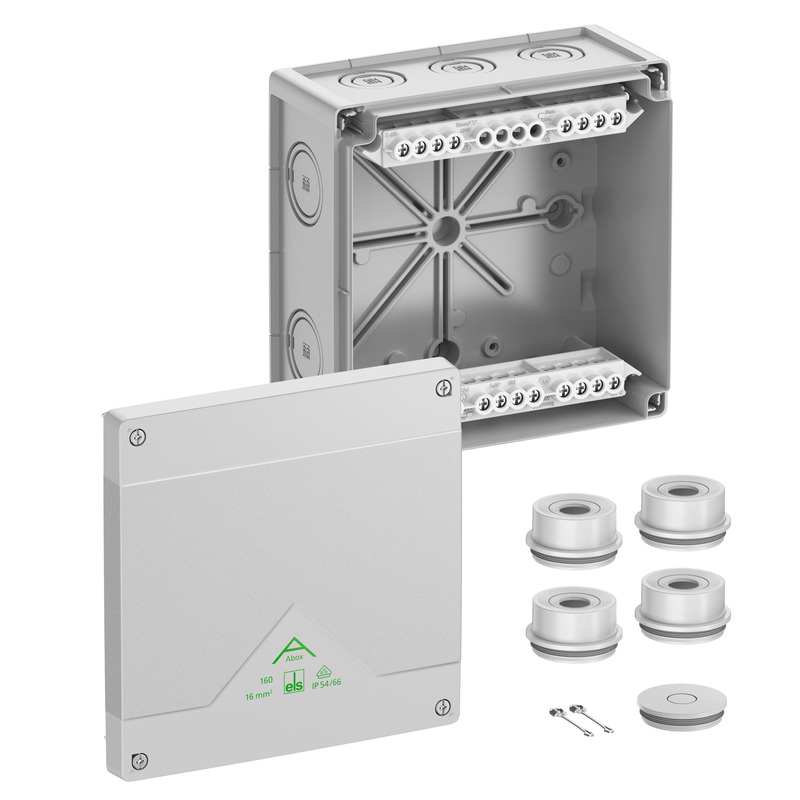

Rozbočovací krabice

Abox 160-16²

Rozbočovací krabice, se stupněm krytí IP55/IP66, Jmenovitý průřez 16 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Vyrážecí membrány, M20/M32/M40, (2...

číst více
Přizpůsobit
Zapamatovat si produkt

L 343, 22.12.2009, s. 1).

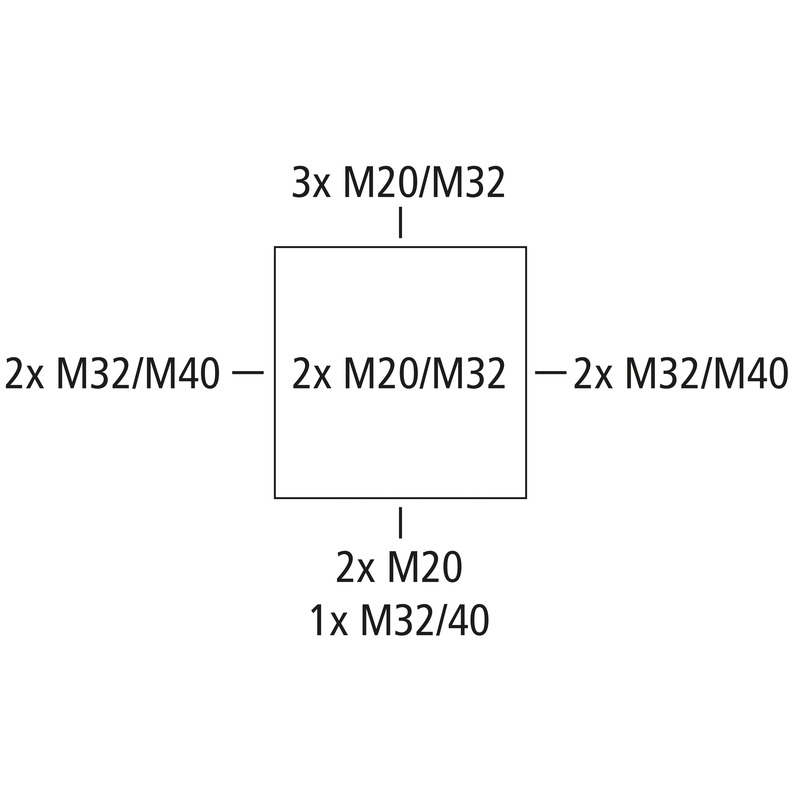

Rozbočovací krabice, se stupněm krytí IP55/IP66, Jmenovitý průřez 16 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Vyrážecí membrány, M20/M32/M40, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí

šedá, Ui=690 V AC, In=76 A, s vysoko umístěnou šroubovou svorkou, 5-pólovou - 16 mm², upínatelný průřez na pól: 12 x 4 mm², 8 x 6 mm², 4 x 10 mm², 4 x 16 mm² Cu pevná / flexibilní s dutinkou

Přiložené příslušenství:
4 vývodky IP55 M40 rozsah těsnění 17 - 30 mm, 1 uzavírací zátka IP55 M40, pojistka proti ztrátě víka

Technická data

elektrické vlastnosti

domezovací izolační napětí AC 690 V
domezovací izolační napětí DC 690 V
min. průřez vodiče 4 mm²
max. průřez vodiče 16 mm²
třída ochrany II
druh krytí IP55/IP66
domezovací proud 76 A
typ svorky Šroubová svorka
počet pólů 5

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 182 mm
délka 182 mm
výška 90 mm
vnitřní délka 167 mm
vnitřní šířka 167 mm
vnitřní výška 69 mm
Hmotnost 0.829 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu 750 °C (EN 60695-2-11)

mechanické vlastnosti

rázová houževnatost IK07
plombovatelné ano
utahovací moment šroubu víka 1.5 Nm
druh upevnění nástěnná/stropní montáž
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 55 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902660360
Třída ETIM EC002600
Číslo celní sazby 85369095
Minimální objednací množství 1

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel 1.4567 (V2A)

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)

Logistická data

Balicí kartón

EAN / GTIN 4013902660377
šířka 0.471 m
hmotnost 8.74 kg
výška 0.197 m
množství 10 Ks
hloubka 0.371 m

Paleta

EAN / GTIN 4013902660384
šířka 0.8 m
hmotnost 231.76 kg
výška 1.135 m
množství 240 Ks
hloubka 1.2 m

Kus

EAN / GTIN 4013902660360
šířka 0.182 m
hmotnost 0.829 kg
výška 0.09 m
množství 1 Ks
hloubka 0.182 m

Ke stažení

Stáhnout datový list

Stáhnout datový list (81642001.pdf)

Montážní návod

Montážní návod DE/EN pdf (3 MB)

Montážní návod FR/ES pdf (3 MB)

Rozměrový list

Výkres v měřítku dwg (5 MB)

Výkres v měřítku pdf (4 MB)

Výkres v měřítku dxf (23 MB)

Certifikát

CE Prohlášení DE/EN/PL pdf (94 KB)

UKCA Prohlášení EN pdf (167 KB)

DLG Schválení DE pdf (752 KB)

CE Prohlášení DE/EN/FR pdf (34 KB)

VDE Certifikát DE/EN pdf (207 KB)

DLG Schválení EN pdf (727 KB)

Data plánování

Text produktu

CAD data

Váš požadavek

Vaše informace
Firemní údaje
CAD formát

Příslušenství

Kabelové šroubeníKVR M20-MGM
Kabelové šroubení - KVR M20-MGM

Kabelové šroubení

KVR M20-MGM

Číslo výrobku 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M20-GDB/MGM
Kabelové šroubení - KVR M20-GDB/MGM

Kabelové šroubení

KVR M20-GDB/MGM

Číslo výrobku 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M32-MGM
Kabelové šroubení - KVR M32-MGM

Kabelové šroubení

KVR M32-MGM

Číslo výrobku 22743201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M40-MGM
Kabelové šroubení - KVR M40-MGM

Kabelové šroubení

KVR M40-MGM

Číslo výrobku 22744001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Dvojitá membránová vývodkaDMS M20
Dvojitá membránová vývodka - DMS M20

Dvojitá membránová vývodka

DMS M20

Číslo výrobku 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M32
Dvojitá membránová vývodka - DMS M32

Dvojitá membránová vývodka

DMS M32

Číslo výrobku 26043201

Rozsah těsnění 13 - 21 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M40
Dvojitá membránová vývodka - DMS M40

Dvojitá membránová vývodka

DMS M40

Číslo výrobku 26044001

Rozsah těsnění 17 - 28 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

VývodkaAST M20
Vývodka - AST M20

Vývodka

AST M20

Číslo výrobku 23042001

Rozsah těsnění 8 - 13,5 mm

Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny...

VývodkaAST M32
Vývodka - AST M32

Vývodka

AST M32

Číslo výrobku 23043201

Rozsah těsnění 13 - 23 mm

Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny...

VývodkaAST M40
Vývodka - AST M40

Vývodka

AST M40

Číslo výrobku 23044001

Rozsah těsnění 17 - 30 mm

Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny...

Montážní deskaAbox MPI 160
Montážní deska - Abox MPI 160

Montážní deska

Abox MPI 160

Číslo výrobku 89511601

pro Abox / Abox Pro 160

Montážní deska z melaminem kašírovaného izolačního materiálu, tloušťka 2,5 mm, šedá vč. upevňovacích...

DIN lištaAbox 160/250 NS35
DIN lišta - Abox 160/250 NS35

DIN lišta

Abox 160/250 NS35

Číslo výrobku 89531601

pro Abox / Abox Pro 160

Lišta podle DIN EN 60715, 35 x 7,5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic...

Držák svorekAbox 100 KH 2006 6²
Držák svorek - Abox 100 KH 2006 6²

Držák svorek

Abox 100 KH 2006 6²

Číslo výrobku 89600601

Upínací držák s lištou NS35 k montáži řadových svorkovnic typu Wago...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

SvorkovniceAbox 160 KLS-16²
Svorkovnice - Abox 160 KLS-16²

Svorkovnice

Abox 160 KLS-16²

Číslo výrobku 89641601

vysoko umístěná šroubová svorka pro Abox/Abox Pro 160, 5-pólová - 16...

Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V. Pro montáž do  rozbočovacích krabic  Abox /...

Sada pro upevnění ke sloupkům / trubkámMABF 150-1
Sada pro upevnění ke sloupkům / trubkám - MABF 150-1

Sada pro upevnění ke sloupkům / trubkám

MABF 150-1

Číslo výrobku 89603001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 160, Abox...

Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...

Uchycení kabelových žlabůKTB 1-100 nový
Uchycení kabelových žlabů - KTB 1-100

Uchycení kabelových žlabů

KTB 1-100

Číslo výrobku 89602901

Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...

Podobné výrobky

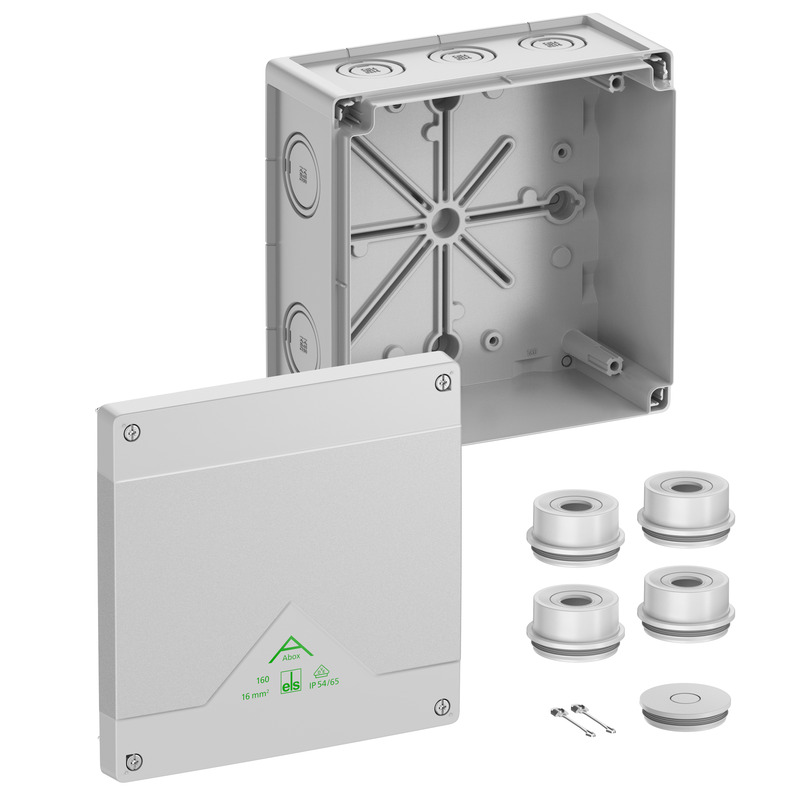

Rozbočovací krabiceAbox 160-L
