#83540001 | Rozměry: 252 x 252 x 120 mm

Rozbočovací krabice

Abox 350-L

číst více

Přizpůsobit

Přihlaste se pro zobrazení ceny

Zapamatovat si produkt

L 343, 22.12.2009, s. 1).

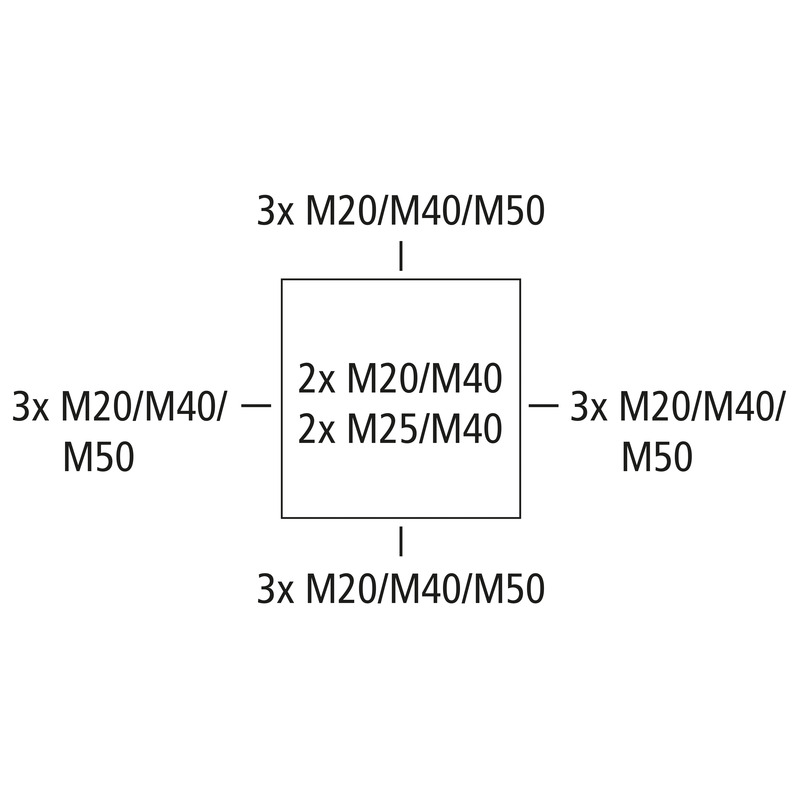

Rozbočovací krabice, se stupněm krytí IP55/IP66, Jmenovitý průřez 35 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Vyrážecí membrány, M20/M25/M40/M50, (4 prolis ze zadu, 12 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru a chráněném venkovním prostředí

šedá, U_i=1000 V AC, bez svorek

Přiložené příslušenství:
4 vývodky IP55 M40 rozsah těsnění 17 - 30 mm, 1 uzavírací zátka IP55 M40, pojistka proti ztrátě víka

Technická data

elektrické vlastnosti

domezovací izolační napětí AC	1000 V
domezovací izolační napětí DC	1000 V
max. průřez vodiče	35 mm²
třída ochrany	II
druh krytí	IP55/IP66
typ svorky	bez

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	252 mm
délka	252 mm
výška	120 mm
vnitřní délka	236 mm
vnitřní šířka	236 mm
vnitřní výška	99 mm
Hmotnost	1.1834 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu	750 °C (EN 60695-2-11)

mechanické vlastnosti

rázová houževnatost	IK07
plombovatelné	ano
utahovací moment šroubu víka	1.5 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	55 °C
okolní teplota 24 h	35 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902660247
Třída ETIM	EC002600
Číslo celní sazby	85389099
Minimální objednací množství	1

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel 1.4567 (V2A)

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)

Logistická data

Balicí kartón

EAN / GTIN	4013902660254
šířka	0.383 m
hmotnost	3.8532 kg
výška	0.281 m
množství	3 Ks
hloubka	0.258 m

Paleta

EAN / GTIN	4013902660261
šířka	0.8 m
hmotnost	126.0364 kg
výška	0.993 m
množství	81 Ks
hloubka	1.2 m

Kus

EAN / GTIN	4013902660247
šířka	0.252 m
hmotnost	1.1834 kg
výška	0.12 m
množství	1 Ks
hloubka	0.252 m

Ke stažení

Data plánování

Text produktu

CAD data

Příslušenství

Kabelové šroubeníKVR M20-MGM

Kabelové šroubení

KVR M20-MGM

Číslo výrobku 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M20-GDB/MGM

Kabelové šroubení

KVR M20-GDB/MGM

Číslo výrobku 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M40-MGM

Kabelové šroubení

KVR M40-MGM

Číslo výrobku 22744001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M50-MGM

Kabelové šroubení

KVR M50-MGM

Číslo výrobku 22745001

Rozsah těsnění 21 - 34,5 mm, Délka závitu 13 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Dvojitá membránová vývodkaDMS M20

Dvojitá membránová vývodka

DMS M20

Číslo výrobku 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M40

Dvojitá membránová vývodka

DMS M40

Číslo výrobku 26044001

Rozsah těsnění 17 - 28 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

VývodkaAST M20

Vývodka

AST M20

Číslo výrobku 23042001

Rozsah těsnění 8 - 13,5 mm

Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny...

VývodkaAST M40

Vývodka

AST M40

Číslo výrobku 23044001

Rozsah těsnění 17 - 30 mm

Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny...

Montážní deskaAbox MPI 350

Montážní deska

Abox MPI 350

Číslo výrobku 89513501

pro Abox / Abox Pro 350

Montážní deska z melaminem kašírovaného izolačního materiálu, tloušťka 2,5 mm, šedá vč. upevňovacích...

DIN lištaAbox 250/350 NS35

DIN lišta

Abox 250/350 NS35

Číslo výrobku 89533501

pro Abox / Abox Pro 350

Lišta podle DIN EN 60715, 35 x 7,5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic...

Držák svorekAbox 100 KH 2006 6²

Držák svorek

Abox 100 KH 2006 6²

Číslo výrobku 89600601

Upínací držák s lištou NS35 k montáži řadových svorkovnic typu Wago...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

SvorkovniceAbox 250/350 KLS-25²/35²

Svorkovnice

Abox 250/350 KLS-25²/35²

Číslo výrobku 89643501

vysoko umístěná šroubová svorka pro Abox/Abox Pro 250/350, 5-pólová -...

Spojovací svorka podle DIN EN 60998 (VDE 0613), U_i=690V. Pro montáž do rozbočovacích krabic Abox /...

Sada pro upevnění ke sloupkům / trubkámMABF 215-1

Sada pro upevnění ke sloupkům / trubkám

MABF 215-1

Číslo výrobku 89604001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 250...

Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...
