Abox Pro 025-2,5² Abox Pro 025-2,5² Abox Pro 025-2,5² Abox Pro 025-2,5²

#40242001 | Rozměry: 92 x 92 x 60 mm

Rozbočovací krabice

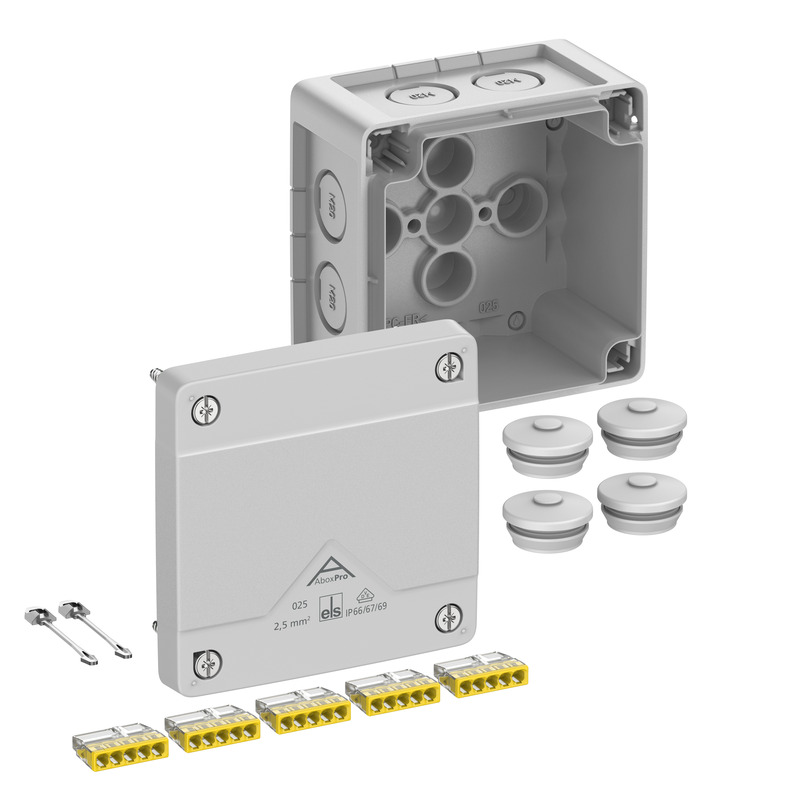

Abox Pro 025-2,5²

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 2,5 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore...

číst více

Varianty barev

Přizpůsobit
Zapamatovat si produkt

L 343, 22.12.2009, s. 1).

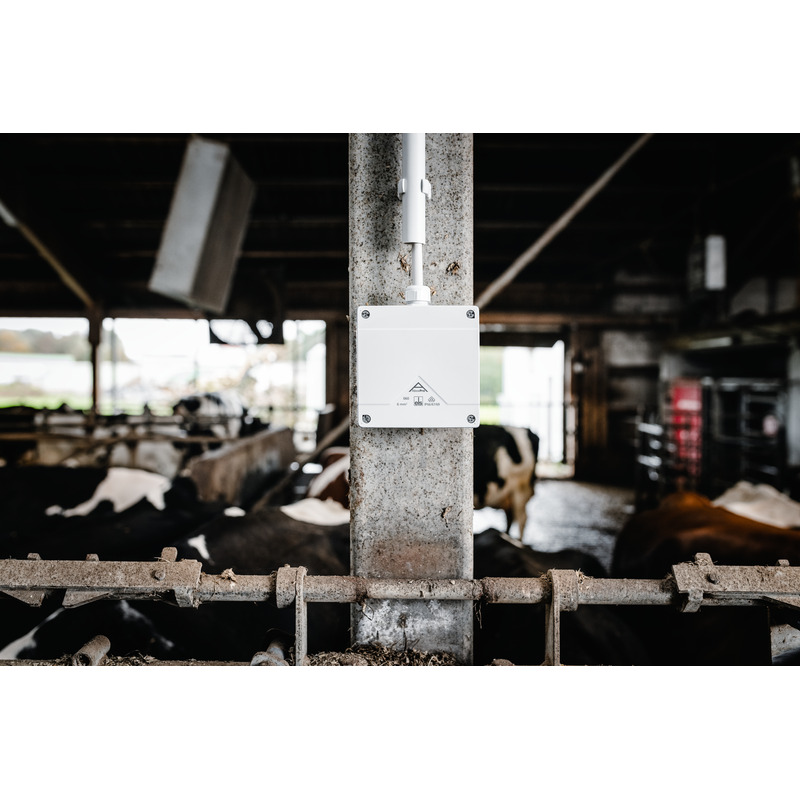

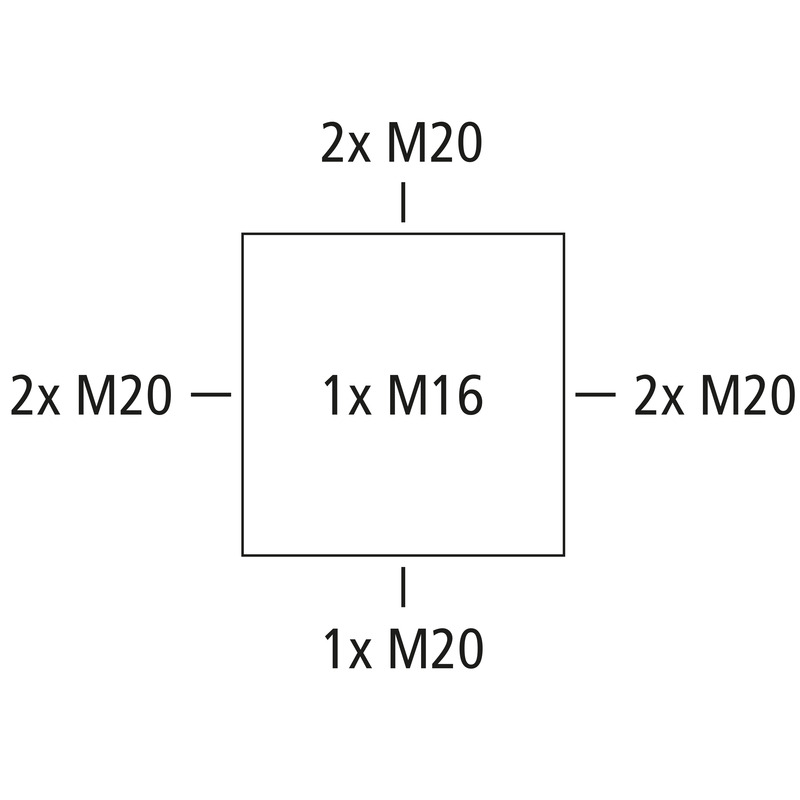

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 2,5 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M16/M20, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, Ui=450 V AC, In=24 A, s 5-ti bezšroubovými 5-vodičovými svorkami Wago 2273-205, max. jmenovitý průřez podle DIN EN 60998: 2,5 mm², svorkovatelné průřezy na pól:  5 x 0,5 - 2,5 mm² pevná Cu a Al (Dodržujte montážní návod!)

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M20 rozsah těsnění 7 - 13 mm, pojistka proti ztrátě víka

Technická data

elektrické vlastnosti

domezovací izolační napětí AC 450 V
domezovací izolační napětí DC 450 V
min. průřez vodiče 0,5 mm²
max. průřez vodiče 2,5 mm²
třída ochrany II
druh krytí IP66/IP67/IP69
domezovací proud 24 A
typ svorky bezšroubový
počet pólů 5

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 92 mm
délka 92 mm
výška 60 mm
vnitřní délka 78 mm
vnitřní šířka 78 mm
vnitřní výška 40 mm
Hmotnost 0.1767 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V0
Pevnost žhavicího drátu 960 °C (EN 60695-2-11)

mechanické vlastnosti

rázová houževnatost IK09
plombovatelné ano
utahovací moment šroubu víka 1.5 Nm
druh upevnění nástěnná/stropní montáž
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 60 °C
okolní teplota 24 h 60 °C
Místo instalace Nechráněná venkovní oblast

Sales Information

EAN 4013902662319
Třída ETIM EC002600
Číslo celní sazby 85369095
Minimální objednací množství 1

materiál

materiál spodního dílu Polykarbonát, zesílený skelnými vlákny
materiál horního dílu polykarbonát
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel 1.4567 (V2A)

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)
zkušební značka DNV (Třída: Lodě & offshore zařízení)

Logistická data

Balicí kartón

EAN / GTIN 4013902662326
šířka 0.381 m
hmotnost 10.923 kg
výška 0.332 m
množství 60 Ks
hloubka 0.291 m

Paleta

EAN / GTIN 4013902662333
šířka 0.8 m
hmotnost 284.152 kg
výška 1.146 m
množství 1440 Ks
hloubka 1.2 m

Kus

EAN / GTIN 4013902662319
šířka 0.092 m
hmotnost 0.1767 kg
výška 0.06 m
množství 1 Ks
hloubka 0.092 m

Ke stažení

Stáhnout datový list

Stáhnout datový list (40242001.pdf)

Montážní návod

Montážní návod DE/EN pdf (3 MB)

Montážní návod FR/ES pdf (3 MB)

Rozměrový list

Výkres v měřítku pdf (3 MB)

Výkres v měřítku dwg (3 MB)

Výkres v měřítku dxf (16 MB)

Certifikát

DLG Schválení EN pdf (727 KB)

VDE Certifikát DE/EN pdf (613 KB)

DNV Certifikát EN pdf (87 KB)

CE Prohlášení DE/EN/FR pdf (34 KB)

DLG Schválení DE pdf (752 KB)

CE Prohlášení DE/EN/PL pdf (94 KB)

UKCA Prohlášení EN pdf (166 KB)

Data plánování

Text produktu

CAD data

Váš požadavek

Vaše informace
Firemní údaje
CAD formát

Příslušenství

Kabelové šroubeníKVR M16-MGM
Kabelové šroubení - KVR M16-MGM

Kabelové šroubení

KVR M16-MGM

Číslo výrobku 22741601

Rozsah těsnění 4 - 10 mm, Délka závitu 8 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M20-MGM
Kabelové šroubení - KVR M20-MGM

Kabelové šroubení

KVR M20-MGM

Číslo výrobku 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Dvojitá membránová vývodkaDMS M16
Dvojitá membránová vývodka - DMS M16

Dvojitá membránová vývodka

DMS M16

Číslo výrobku 26041601

Rozsah těsnění 5 - 9 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M20
Dvojitá membránová vývodka - DMS M20

Dvojitá membránová vývodka

DMS M20

Číslo výrobku 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

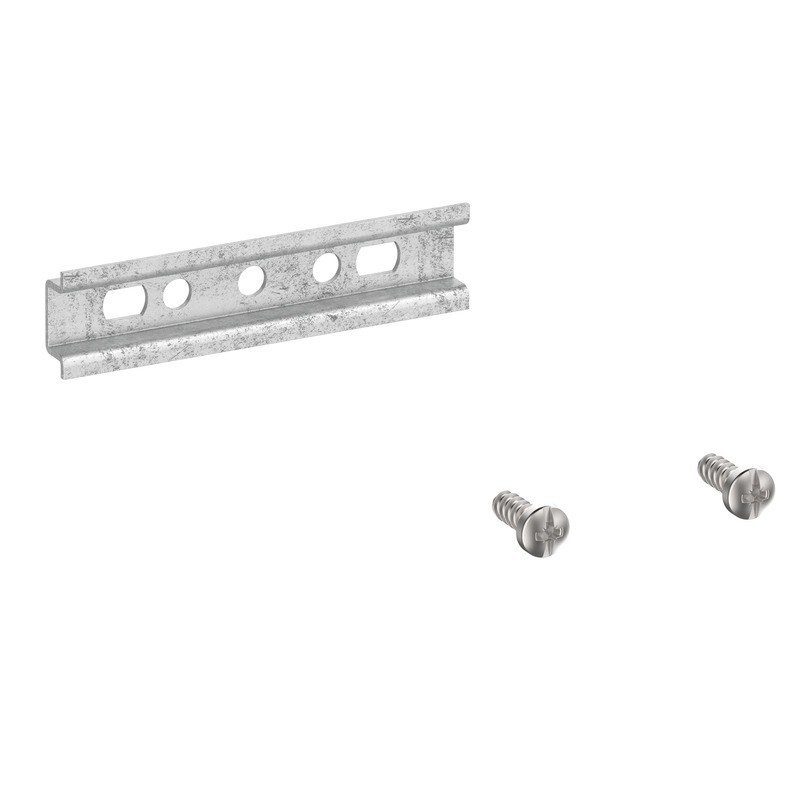

DIN lištaAbox 025 TS15
DIN lišta - Abox 025 TS15

DIN lišta

Abox 025 TS15

Číslo výrobku 89520201

pro Abox / Abox Pro 025

Lišta podle DIN EN 60715, 15 x 5 mm, vč. upevňovacích šroubů. Pro montáž do  rozbočovacích krabic od...

Držák svorekAbox 025/040 KH 2273 2,5²
Držák svorek - Abox 025/040 KH 2273 2,5²

Držák svorek

Abox 025/040 KH 2273 2,5²

Číslo výrobku 89600201

k montáži v pevné poloze až 6 svorek Wago 2273-205 do spojovacích...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

Držák svorekAbox 025/040 KH 221 4²
Držák svorek - Abox 025/040 KH 221 4²

Držák svorek

Abox 025/040 KH 221 4²

Číslo výrobku 89600301

k montáži v pevné poloze až 6 svorek Wago 221-413 do rozbočovacích...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

SvorkovniceAbox 025/040 KLS-2,5²/4²
Svorkovnice - Abox 025/040 KLS-2,5²/4²

Svorkovnice

Abox 025/040 KLS-2,5²/4²

Číslo výrobku 89640401

Šroubová svorka pro Abox/Abox Pro 025 a Abox/Abox Pro 040, 5-pólová -...

Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V. Pro montáž do  rozbočovacích krabic  Abox /...

Sada pro upevnění ke sloupkům / trubkámMABF 65-1
Sada pro upevnění ke sloupkům / trubkám - MABF 65-1

Sada pro upevnění ke sloupkům / trubkám

MABF 65-1

Číslo výrobku 89601001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 025, Abox...

Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...

Uchycení kabelových žlabůKTB 1-100 nový
Uchycení kabelových žlabů - KTB 1-100

Uchycení kabelových žlabů

KTB 1-100

Číslo výrobku 89602901

Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...

Pojistka proti ztrátě víkaTG DVS-42
Pojistka proti ztrátě víka - TG DVS-42

Pojistka proti ztrátě víka

TG DVS-42

Číslo výrobku 18200601

pro TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Pojistka proti ztrátě víka pro potřebu náhrady, Sada = 10 ks

Podobné výrobky

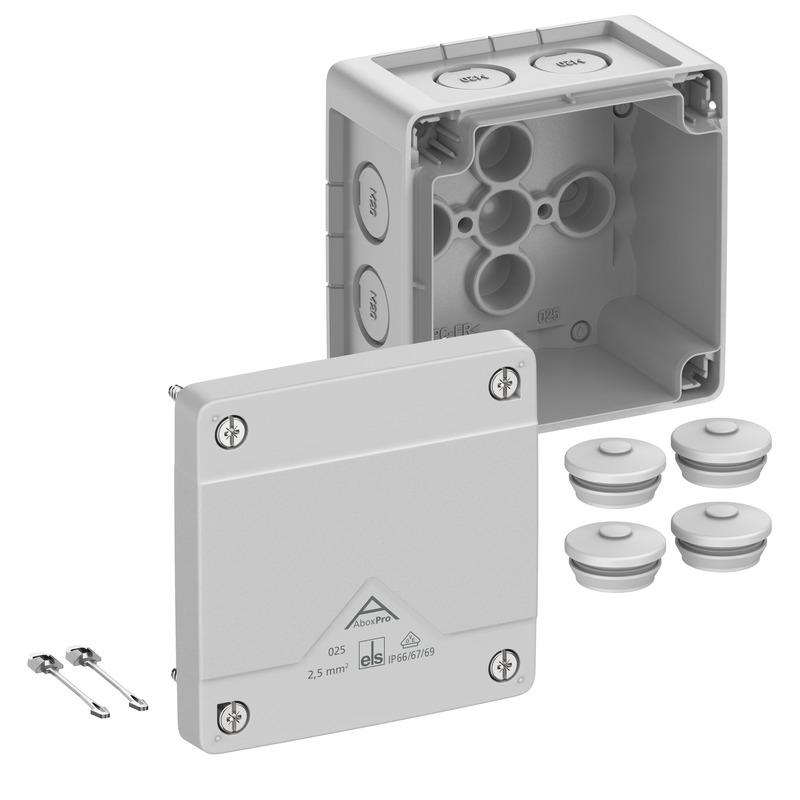

Rozbočovací krabiceAbox Pro 025-L
Rozbočovací krabice - Abox Pro 025-L

Rozbočovací krabice

Abox Pro 025-L

Číslo výrobku 40240001

šedá, Ui=1000 V AC, bez svorek

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 2,5 mm², Certifikováno VDE...

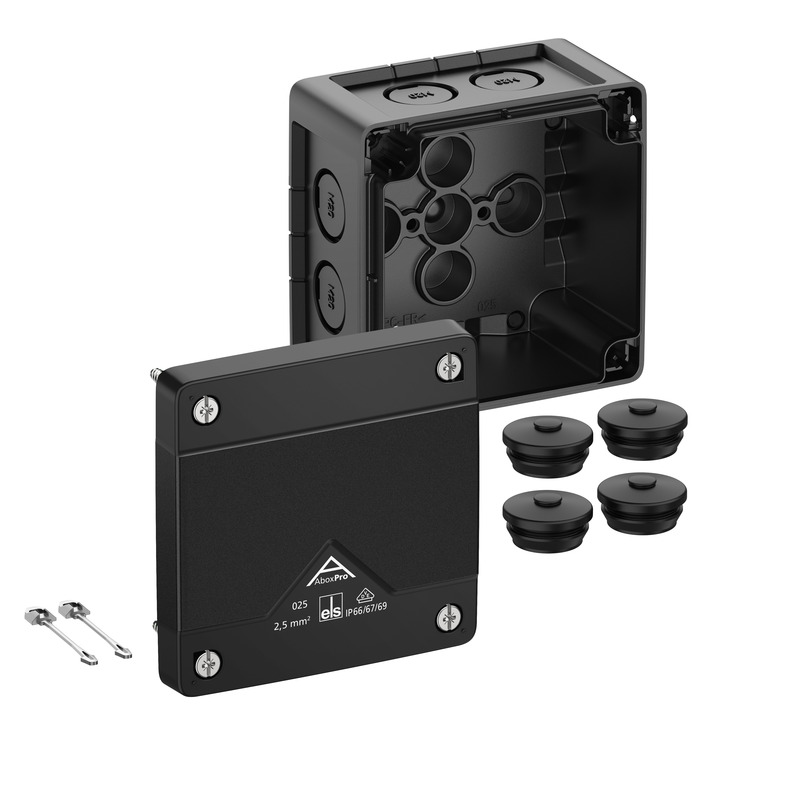

Rozbočovací krabiceAbox Pro 025-L/sw
Rozbočovací krabice - Abox Pro 025-L/sw

Rozbočovací krabice

Abox Pro 025-L/sw

Číslo výrobku 40200001

černá, Ui=1000 V AC, bez svorek

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 2,5 mm², Certifikováno VDE...

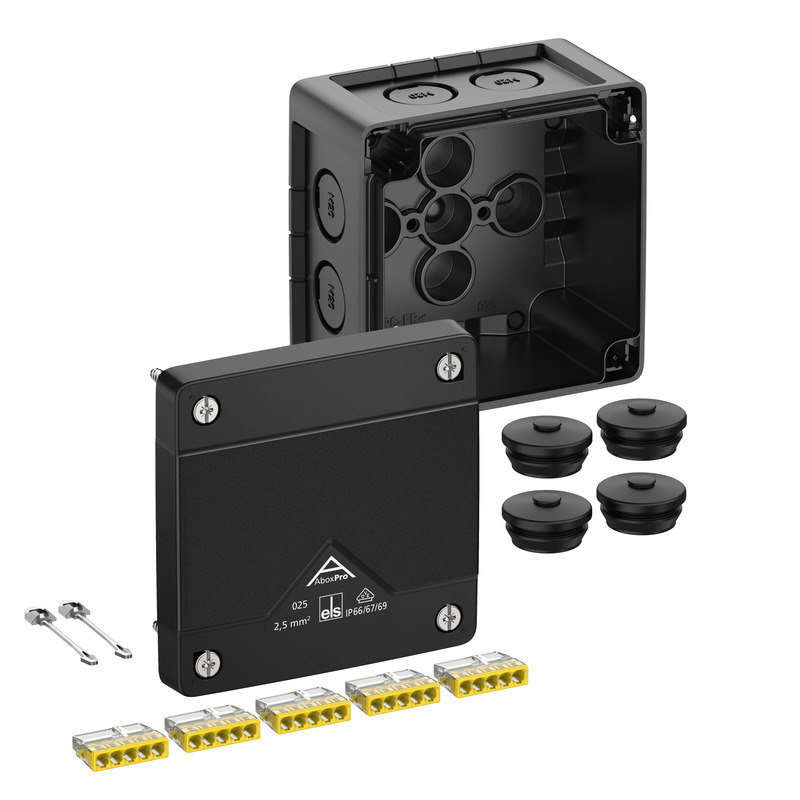

Rozbočovací krabiceAbox Pro 025-2,5²/sw
