#40442001 | Rozměry: 102 x 102 x 70 mm

Rozbočovací krabice

Abox Pro 040-4²

číst více

Varianty barev

Přizpůsobit

Přihlaste se pro zobrazení ceny

Zapamatovat si produkt

L 343, 22.12.2009, s. 1).

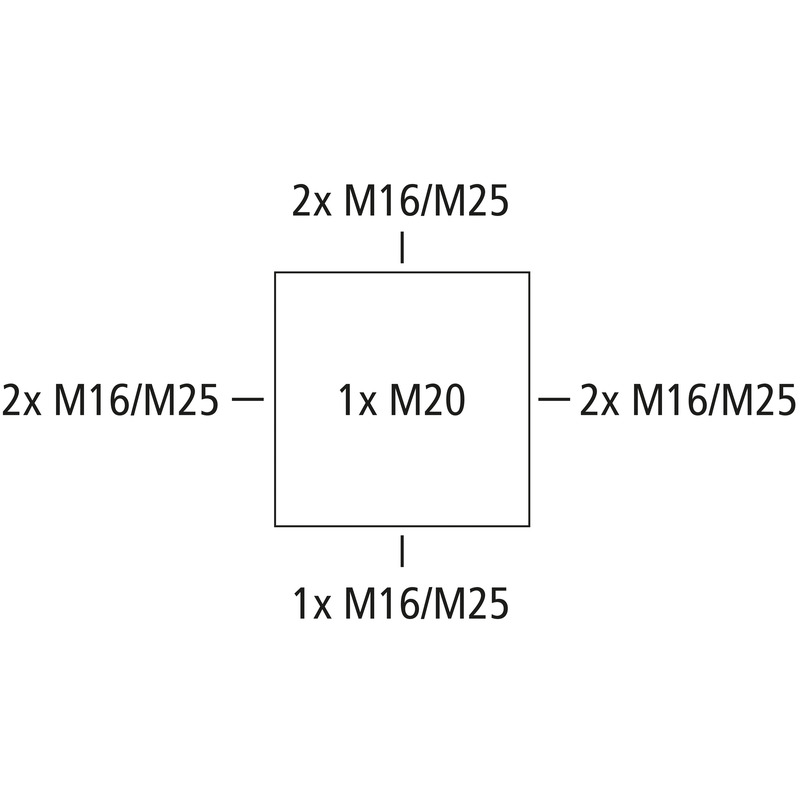

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 4 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M16/M20/M25, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, U_i=400 V AC, I_n=32 A, s 5-ti bezšroubovými 4-vodičovými svorkami Wago 773-604, max. jmenovitý průřez podle DIN EN 60998: 4 mm², svorkovatelné průřezy na pól: 4 x 1,5 - 4,0 mm² pevné Cu/Al (Dodržujte montážní návod!)

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M25 rozsah těsnění 9 - 17 mm, pojistka proti ztrátě víka

Technická data

elektrické vlastnosti

domezovací izolační napětí AC	400 V
domezovací izolační napětí DC	400 V
min. průřez vodiče	1,5 mm²
max. průřez vodiče	4 mm²
třída ochrany	II
druh krytí	IP66/IP67/IP69
domezovací proud	32 A
typ svorky	bezšroubový
počet pólů	5

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	102 mm
délka	102 mm
výška	70 mm
vnitřní délka	88 mm
vnitřní šířka	88 mm
vnitřní výška	50 mm
Hmotnost	0.23 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu	960 °C (EN 60695-2-11)

mechanické vlastnosti

rázová houževnatost	IK09
plombovatelné	ano
utahovací moment šroubu víka	1.5 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	60 °C
okolní teplota 24 h	60 °C
Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902664726
Třída ETIM	EC002600
Číslo celní sazby	85369095
Minimální objednací množství	1

materiál

materiál spodního dílu	Polykarbonát, zesílený skelnými vlákny
materiál horního dílu	polykarbonát
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel 1.4567 (V2A)

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Logistická data

Balicí kartón

EAN / GTIN	4013902664733
šířka	0.437 m
hmotnost	8.665 kg
výška	0.212 m
množství	36 Ks
hloubka	0.317 m

Paleta

EAN / GTIN	4013902664740
šířka	0.8 m
hmotnost	229.96 kg
výška	0.998 m
množství	864 Ks
hloubka	1.2 m

Kus

EAN / GTIN	4013902664726
šířka	0.102 m
hmotnost	0.23 kg
výška	0.07 m
množství	1 Ks
hloubka	0.102 m

Ke stažení

Data plánování

Text produktu

CAD data

Příslušenství

Kabelové šroubeníKVR M16-MGM

Kabelové šroubení

KVR M16-MGM

Číslo výrobku 22741601

Rozsah těsnění 4 - 10 mm, Délka závitu 8 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M20-MGM

Kabelové šroubení

KVR M20-MGM

Číslo výrobku 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M20-GDB/MGM

Kabelové šroubení

KVR M20-GDB/MGM

Číslo výrobku 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M25-MGM

Kabelové šroubení

KVR M25-MGM

Číslo výrobku 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Dvojitá membránová vývodkaDMS M16

Dvojitá membránová vývodka

DMS M16

Číslo výrobku 26041601

Rozsah těsnění 5 - 9 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

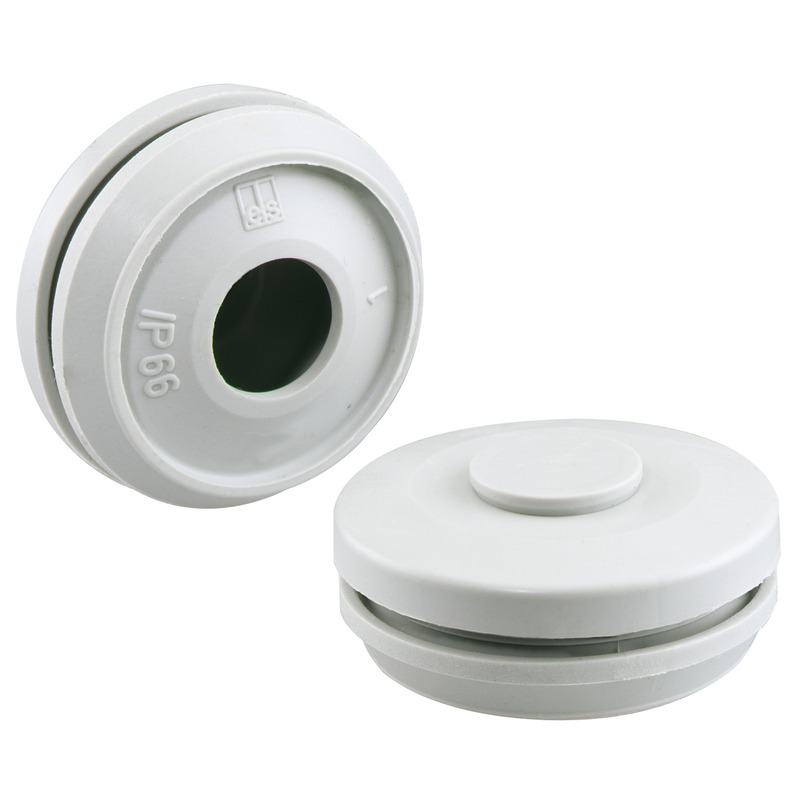

Dvojitá membránová vývodkaDMS M20

Dvojitá membránová vývodka

DMS M20

Číslo výrobku 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M25

Dvojitá membránová vývodka

DMS M25

Číslo výrobku 26042501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

DIN lištaAbox 040 TS15

DIN lišta

Abox 040 TS15

Číslo výrobku 89520401

pro Abox / Abox Pro 040

Lišta podle DIN EN 60715, 15 x 5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic od...

Držák svorekAbox 025/040 KH 2273 2,5²

Držák svorek

Abox 025/040 KH 2273 2,5²

Číslo výrobku 89600201

k montáži v pevné poloze až 6 svorek Wago 2273-205 do spojovacích...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

Držák svorekAbox 025/040 KH 221 4²

Držák svorek

Abox 025/040 KH 221 4²

Číslo výrobku 89600301

k montáži v pevné poloze až 6 svorek Wago 221-413 do rozbočovacích...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

SvorkovniceAbox 025/040 KLS-2,5²/4²

Svorkovnice

Abox 025/040 KLS-2,5²/4²

Číslo výrobku 89640401

Šroubová svorka pro Abox/Abox Pro 025 a Abox/Abox Pro 040, 5-pólová -...

Spojovací svorka podle DIN EN 60998 (VDE 0613), U_i=690V. Pro montáž do rozbočovacích krabic Abox /...

Sada pro upevnění ke sloupkům / trubkámMABF 100-1

Sada pro upevnění ke sloupkům / trubkám

MABF 100-1

Číslo výrobku 89602001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 025/2 (na...

Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...

Uchycení kabelových žlabůKTB 1-100 nový

Uchycení kabelových žlabů

KTB 1-100

Číslo výrobku 89602901

Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...

Pojistka proti ztrátě víkaTG DVS-42

Pojistka proti ztrátě víka

TG DVS-42

Číslo výrobku 18200601

pro TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Pojistka proti ztrátě víka pro potřebu náhrady, Sada = 10 ks

Podobné výrobky

Rozbočovací krabiceAbox Pro 040-2,5²

Rozbočovací krabice

Abox Pro 040-2,5²

Číslo výrobku 40243001

šedá, U_i=450 V AC, I_n=24 A, s 5-ti bezšroubovými 5-vodičovými svorkami...

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 4 mm², Certifikováno VDE (DIN...

Rozbočovací krabiceAbox Pro 040-L

Rozbočovací krabice

Abox Pro 040-L

Číslo výrobku 40440001

šedá, U_i=1000 V AC, bez svorek

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 4 mm², Certifikováno VDE (DIN...

Rozbočovací krabiceAbox Pro 040-L/sw

Rozbočovací krabice

Abox Pro 040-L/sw

Číslo výrobku 40400001

černá, U_i=1000 V AC, bez svorek

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 4 mm², Certifikováno VDE (DIN...

Rozbočovací krabiceAbox Pro 040-4²/sw

Rozbočovací krabice

Abox Pro 040-4²/sw

Číslo výrobku 40402001

černá, U_i=400 V AC, I_n=32 A, s 5-ti bezšroubovými 4-vodičovými...

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 4 mm², Certifikováno VDE (DIN...
