#41002001 | Rozměry: 152 x 152 x 85 mm

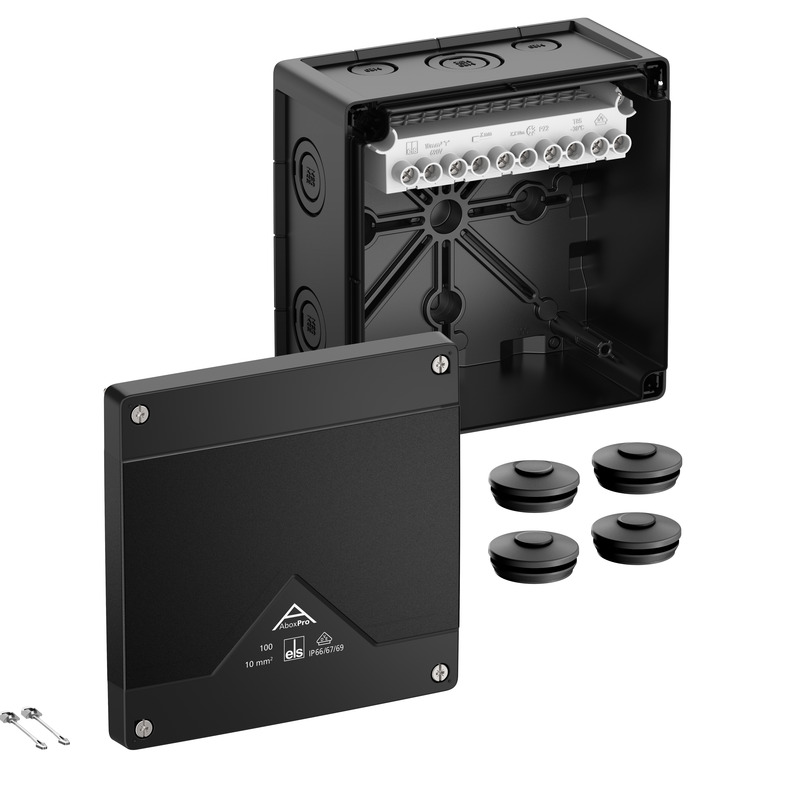

Rozbočovací krabice

Abox Pro 100-10²/sw

číst více

Varianty barev

Přihlaste se pro zobrazení ceny

Zapamatovat si produkt

L 343, 22.12.2009, s. 1).

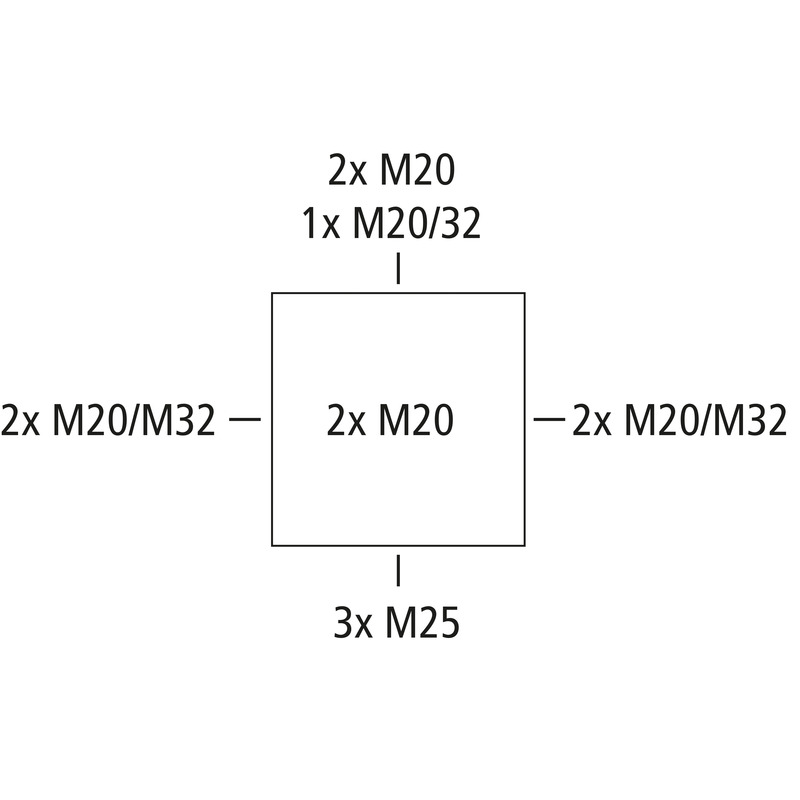

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 10 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M25/M32, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

černá, U_i=690 V AC, I_n=57 A, s vysoko umístěnou šroubovou svorkou, 5-pólovou, max. jmenovitý průřez podle DIN EN 60998: 10 mm², upínatelný průřez na pól: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm², 2 x 16 mm² Cu pevná / flexibilní s dutinkou

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M32 rozsah těsnění 13 - 21 mm, pojistka proti ztrátě víka

Technická data

elektrické vlastnosti

domezovací izolační napětí AC	690 V
domezovací izolační napětí DC	690 V
min. průřez vodiče	4 mm²
max. průřez vodiče	10 mm²
třída ochrany	II
druh krytí	IP66/IP67/IP69
domezovací proud	57 A
typ svorky	Šroubová svorka
počet pólů	5

barva

barva spodní díl	černá
barva horní díl	černá

rozměry

šířka	152 mm
délka	152 mm
výška	85 mm
vnitřní délka	137 mm
vnitřní šířka	137 mm
vnitřní výška	65 mm
Hmotnost	0.5531 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu	960 °C (EN 60695-2-11)

mechanické vlastnosti

rázová houževnatost	IK09
plombovatelné	ano
utahovací moment šroubu víka	1.5 Nm
druh upevnění	nástěnná/stropní montáž
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902663972
Třída ETIM	EC002600
Číslo celní sazby	85369095
Minimální objednací množství	1

materiál

materiál spodního dílu	Polykarbonát, zesílený skelnými vlákny
materiál horního dílu	polykarbonát
materiál těsnění	termoplastický elastomer
materiál šroubu víka	ušlechtilá ocel 1.4567 (V2A)

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Logistická data

Balicí kartón

EAN / GTIN	4013902663989
šířka	0.465 m
hmotnost	6.086 kg
výška	0.175 m
množství	10 Ks
hloubka	0.32 m

Paleta

EAN / GTIN	4013902663996
šířka	0.8 m
hmotnost	222.838 kg
výška	1.11 m
množství	330 Ks
hloubka	1.2 m

Kus

EAN / GTIN	4013902663972
šířka	0.152 m
hmotnost	0.5531 kg
výška	0.085 m
množství	1 Ks
hloubka	0.152 m

Ke stažení

Data plánování

Text produktu

Příslušenství

Kabelové šroubeníKVR M20-MGM/sw

Kabelové šroubení

KVR M20-MGM/sw

Číslo výrobku 22702001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...

Kabelové šroubeníKVR M20-GDB/MGM/sw

Kabelové šroubení

KVR M20-GDB/MGM/sw

Číslo výrobku 22702101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...

Kabelové šroubeníKVR M25-MGM/sw

Kabelové šroubení

KVR M25-MGM/sw

Číslo výrobku 22702501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...

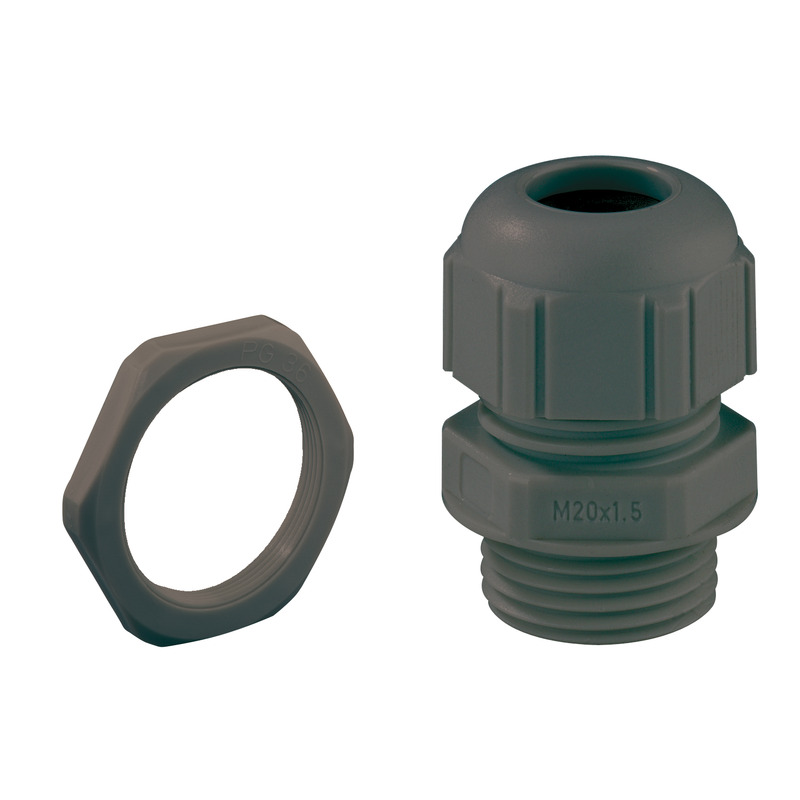

Kabelové šroubeníKVR M32-MGM/sw

Kabelové šroubení

KVR M32-MGM/sw

Číslo výrobku 22703201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...

Dvojitá membránová vývodkaDMS M20/sw

Dvojitá membránová vývodka

DMS M20/sw

Číslo výrobku 26002001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M25/sw

Dvojitá membránová vývodka

DMS M25/sw

Číslo výrobku 26002501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

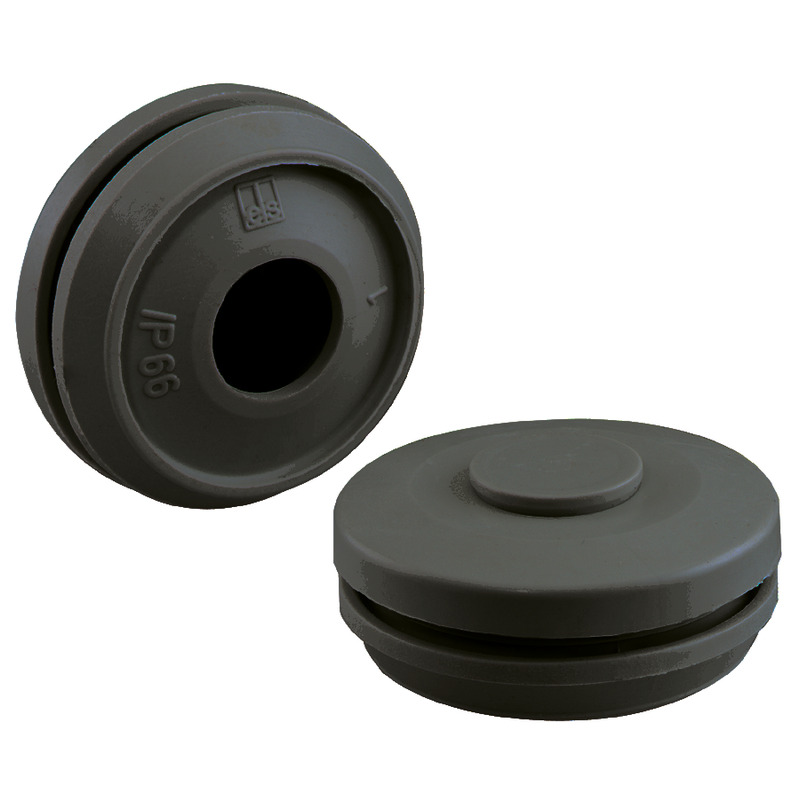

Dvojitá membránová vývodkaDMS M32/sw

Dvojitá membránová vývodka

DMS M32/sw

Číslo výrobku 26003201

Rozsah těsnění 13 - 21 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

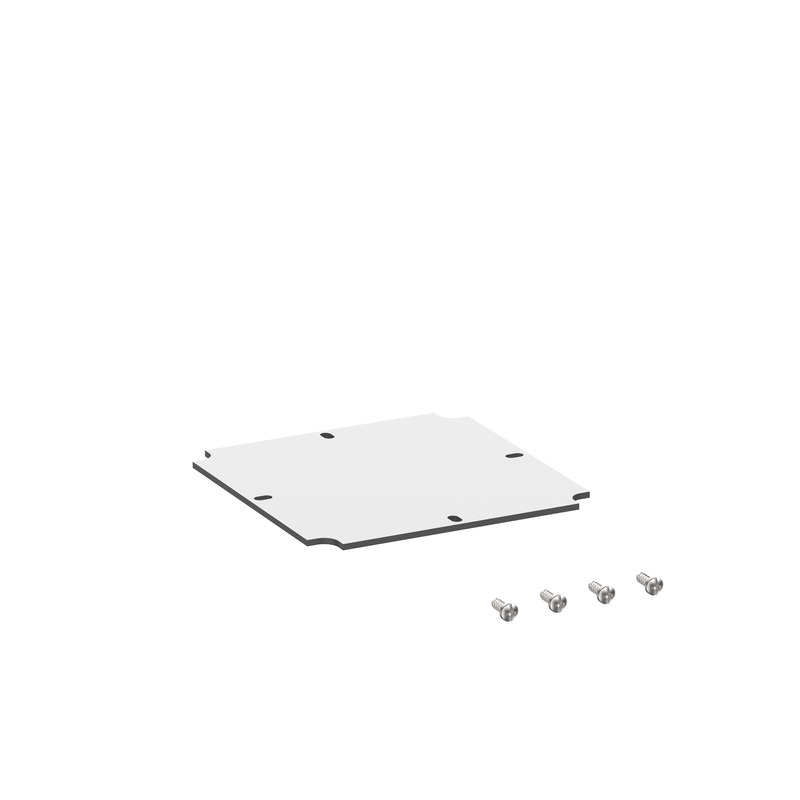

Montážní deskaAbox MPI 100

Montážní deska

Abox MPI 100

Číslo výrobku 89511001

pro Abox / Abox Pro 100

Montážní deska z melaminem kašírovaného izolačního materiálu, tloušťka 2,5 mm, šedá vč. upevňovacích...

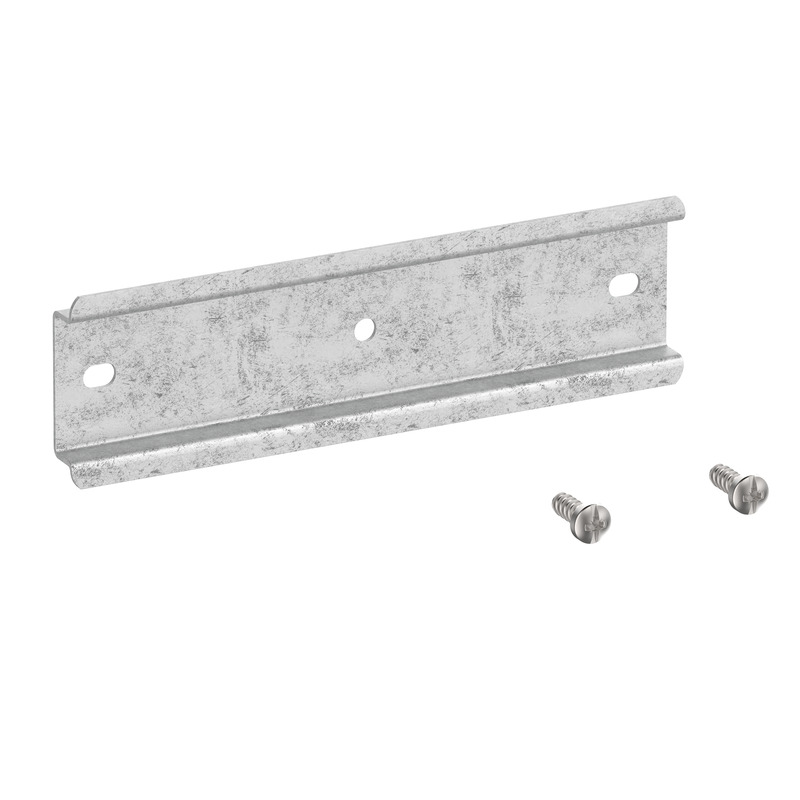

DIN lištaAbox 100 NS35

DIN lišta

Abox 100 NS35

Číslo výrobku 89531001

pro Abox / Abox Pro 100

Lišta podle DIN EN 60715, 35 x 7,5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic...

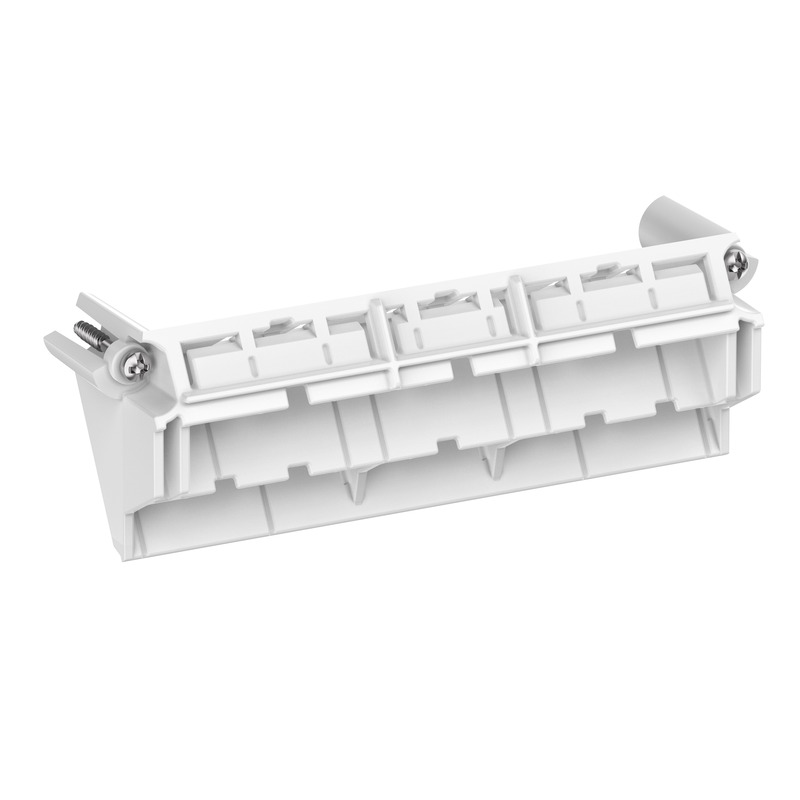

Držák svorekAbox 100 KH 221 6²

Držák svorek

Abox 100 KH 221 6²

Číslo výrobku 89600501

k montáži v pevné a vysoko umístěné poloze až 6 svorek Wago 221-613 do...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

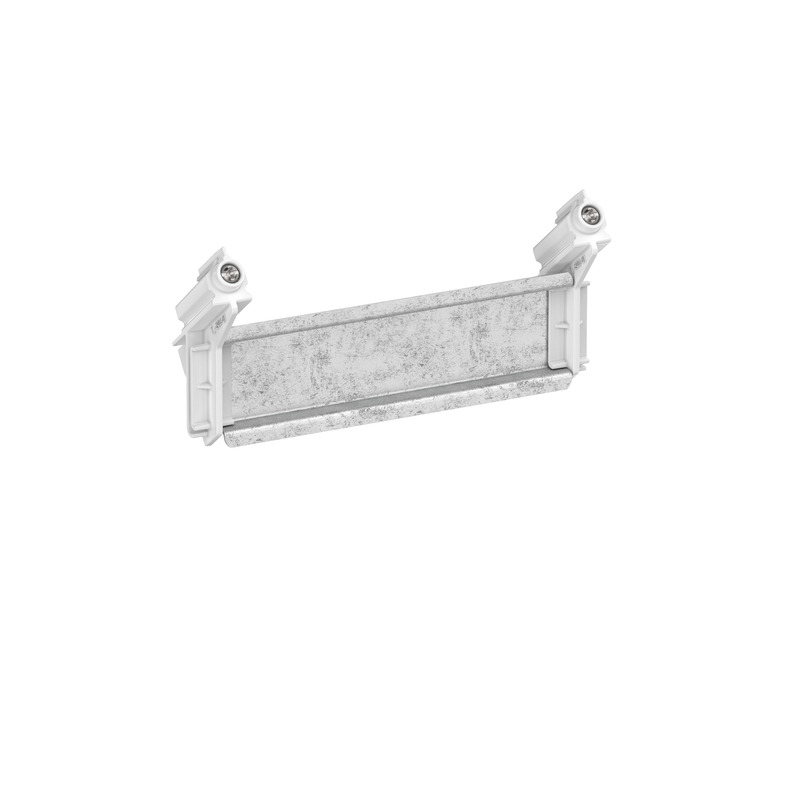

Držák svorekAbox 100 KH 2006 6²

Držák svorek

Abox 100 KH 2006 6²

Číslo výrobku 89600601

Upínací držák s lištou NS35 k montáži řadových svorkovnic typu Wago...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

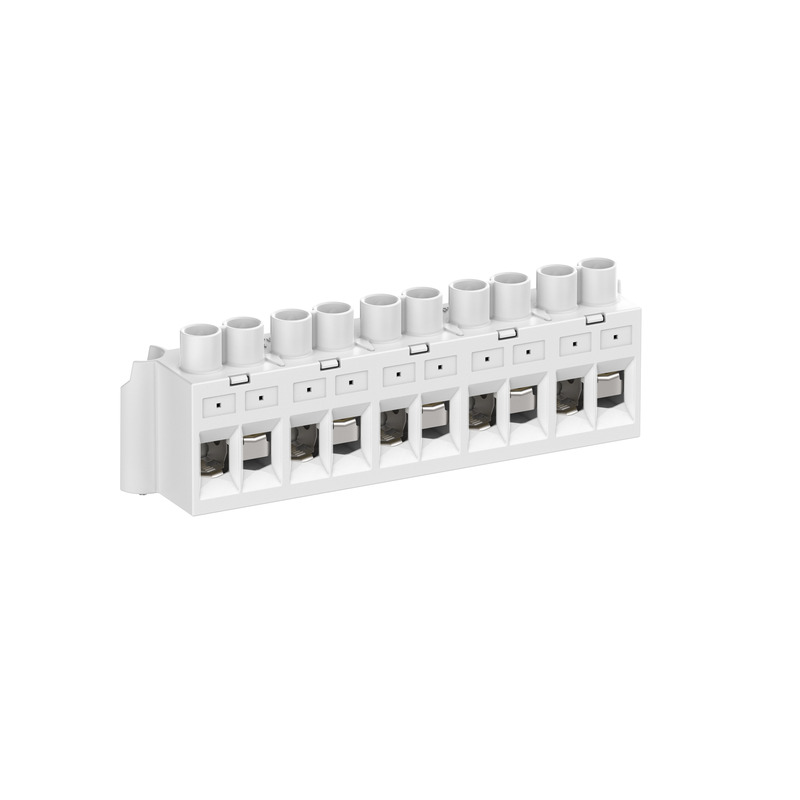

SvorkovniceAbox 100 KLS-10²

Svorkovnice

Abox 100 KLS-10²

Číslo výrobku 89641001

vysoko umístěná šroubová svorka pro Abox/Abox Pro 100, 5-pólová - 10²,...

Spojovací svorka podle DIN EN 60998 (VDE 0613), U_i=690V. Pro montáž do rozbočovacích krabic Abox /...

Sada pro upevnění ke sloupkům / trubkámMABF 100-1

Sada pro upevnění ke sloupkům / trubkám

MABF 100-1

Číslo výrobku 89602001

Pro rozbočovací krabice Abox / Abox Pro od 2024 typu Abox 025/2 (na...

Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...

Uchycení kabelových žlabůKTB 1-100 nový

Uchycení kabelových žlabů

KTB 1-100

Číslo výrobku 89602901

Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...

Pojistka proti ztrátě víkaTG DVS-42

Pojistka proti ztrátě víka

TG DVS-42

Číslo výrobku 18200601

pro TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Pojistka proti ztrátě víka pro potřebu náhrady, Sada = 10 ks

Podobné výrobky

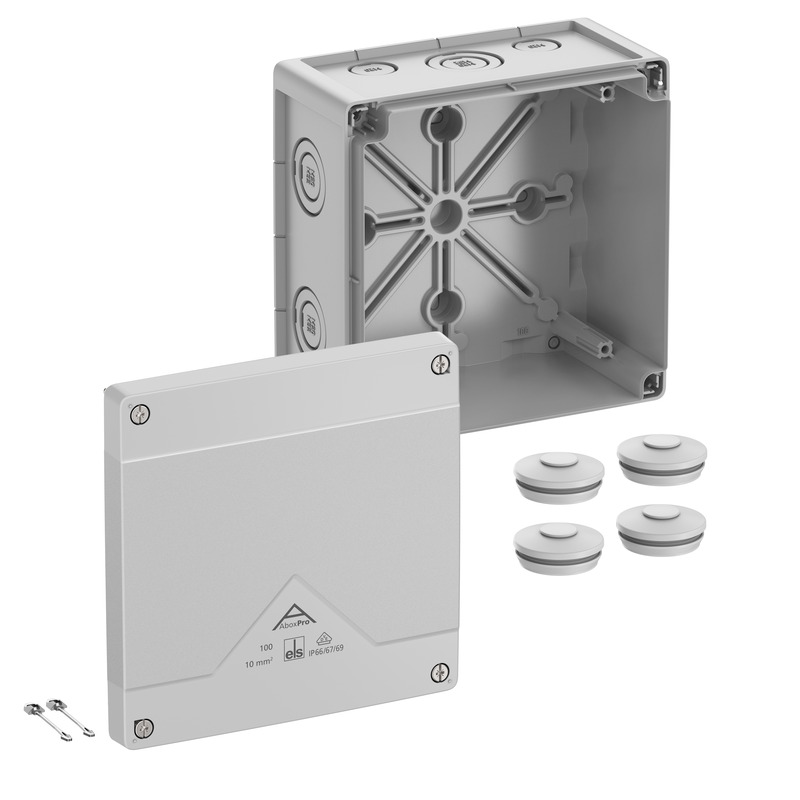

Rozbočovací krabiceAbox Pro 100-L

Rozbočovací krabice

Abox Pro 100-L

Číslo výrobku 41040001

šedá, U_i=1000 V AC, bez svorek

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 10 mm², Certifikováno VDE...

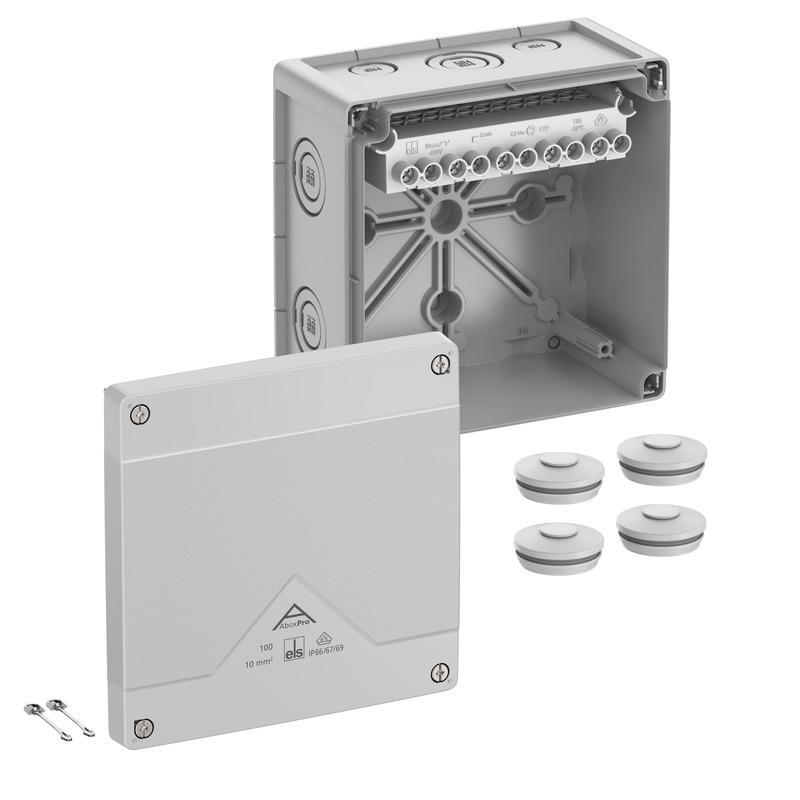

Rozbočovací krabiceAbox Pro 100-10²

Rozbočovací krabice

Abox Pro 100-10²

Číslo výrobku 41042001

šedá, U_i=690 V AC, I_n=57 A, s vysoko umístěnou šroubovou svorkou,...

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 10 mm², Certifikováno VDE...

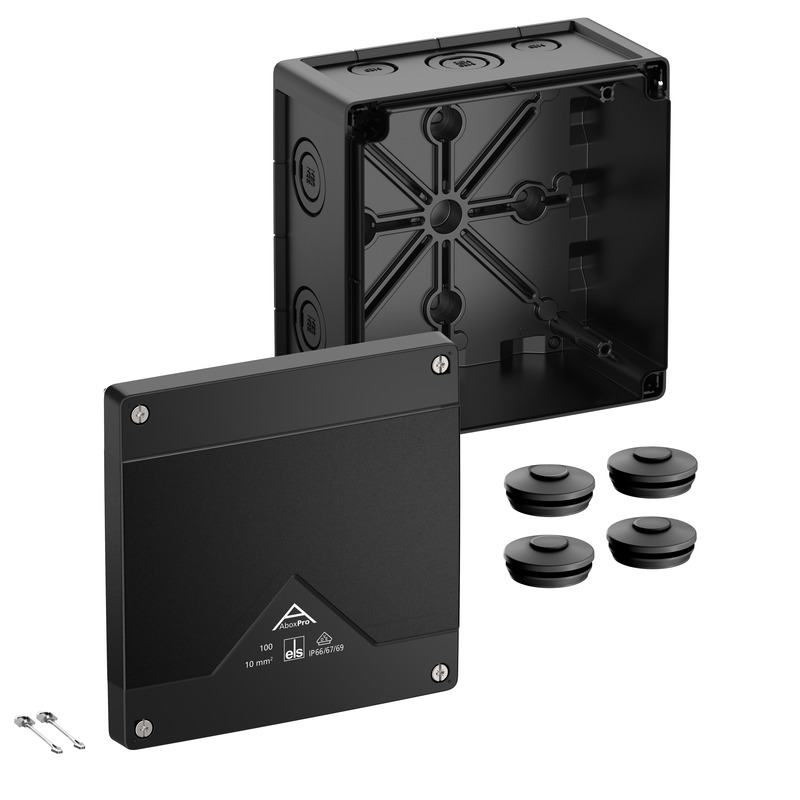

Rozbočovací krabiceAbox Pro 100-L/sw

Rozbočovací krabice

Abox Pro 100-L/sw

Číslo výrobku 41000001

černá, U_i=1000 V AC, bez svorek

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 10 mm², Certifikováno VDE...
