Abox Pro 100 AB-10² Abox Pro 100 AB-10² Abox Pro 100 AB-10²

#41042101 | Rozměry: 152 x 152 x 85 mm

Rozbočovací krabice

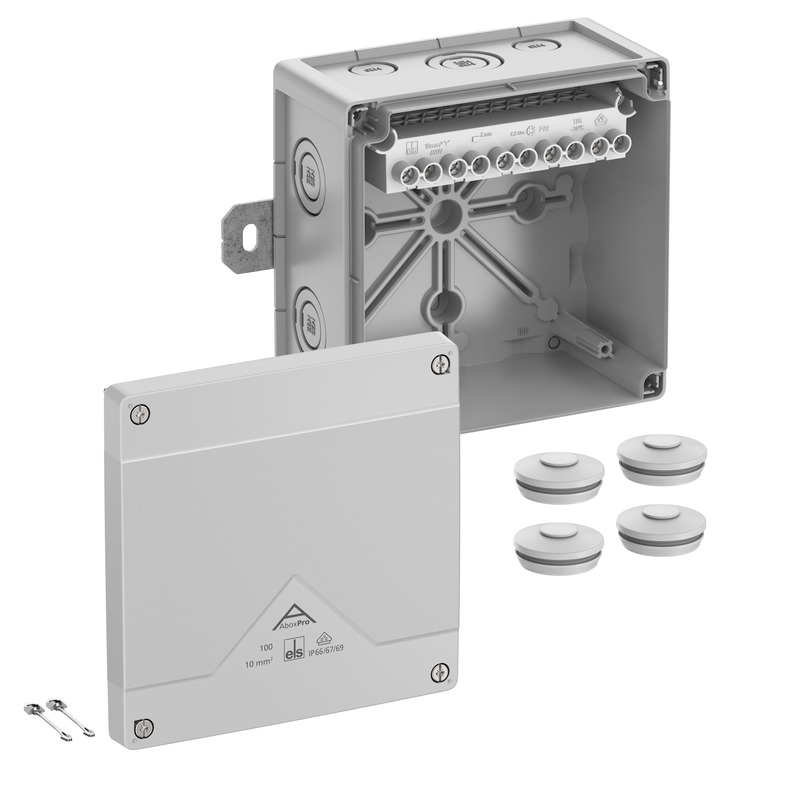

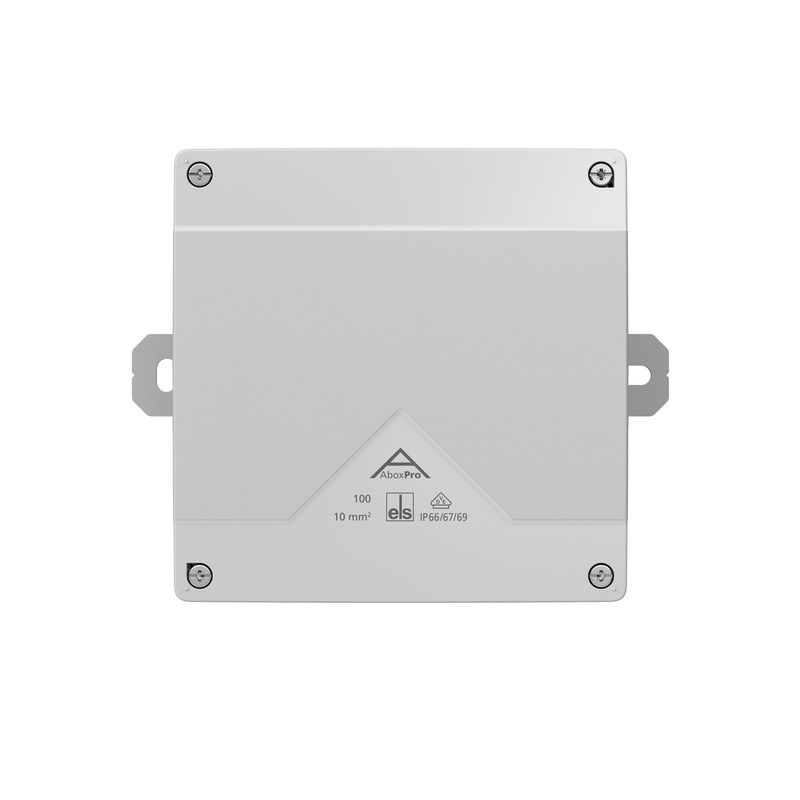

Abox Pro 100 AB-10²

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 10 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore...

číst více

Varianty barev

Přizpůsobit
Zapamatovat si produkt

L 343, 22.12.2009, s. 1).

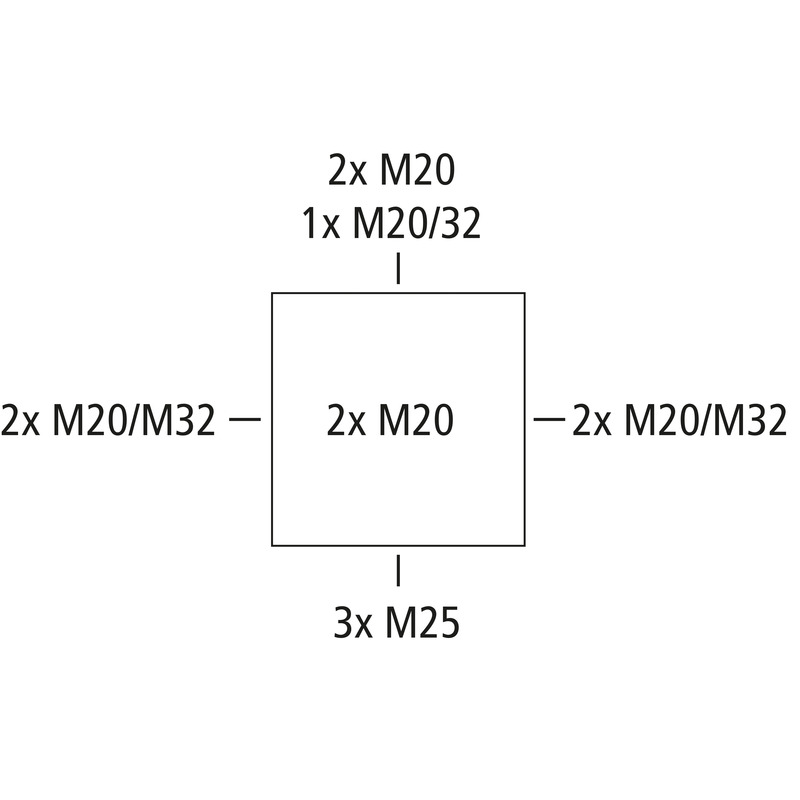

Rozbočovací krabice, se stupněm krytí IP66/IP67/IP69, Jmenovitý průřez 10 mm², Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M25/M32, (2 prolis ze zadu, 10 vývodek z boku), Vnější místa pro připevnění, pro instalace v průmyslovém prostředí a nechráněném venkovním prostředí

šedá, Ui=690 V AC, In=57 A, šedá, Ui=690 V AC, In=57 A, s vysoko umístěnou šroubovou svorkou,s vysoko umístěnou šroubovou svorkou, 5-pólová, max. Jmenovitý průřez podle DIN EN 60998:10 mm²,upínatelné průřezy na pól: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm², 2 x 16 mm² Cu pevná / flexibilní s dutinkou

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M32 rozsah těsnění 13 - 21 mm, pojistka proti ztrátě víka

Technická data

elektrické vlastnosti

domezovací izolační napětí AC 690 V
domezovací izolační napětí DC 690 V
min. průřez vodiče 4 mm²
max. průřez vodiče 10 mm²
třída ochrany II
druh krytí IP66/IP67/IP69
domezovací proud 57 A
typ svorky Šroubová svorka
počet pólů 5

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 152 mm
délka 152 mm
výška 85 mm
vnitřní délka 137 mm
vnitřní šířka 137 mm
vnitřní výška 65 mm
Hmotnost 0.6531 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V0
Pevnost žhavicího drátu 960 °C (EN 60695-2-11)

mechanické vlastnosti

rázová houževnatost IK09
plombovatelné ano
utahovací moment šroubu víka 1.5 Nm
druh upevnění nástěnná/stropní montáž
Připevnění Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Nechráněná venkovní oblast

Sales Information

EAN 4013902663606
Třída ETIM EC002600
Číslo celní sazby 85369095
Minimální objednací množství 1

materiál

materiál spodního dílu Polykarbonát, zesílený skelnými vlákny
materiál horního dílu polykarbonát
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel 1.4567 (V2A)

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)
zkušební značka DNV (Třída: Lodě & offshore zařízení)

Logistická data

Balicí kartón

EAN / GTIN 4013902663613
šířka 0.4 m
hmotnost 5.6174 kg
výška 0.175 m
množství 8 Ks
hloubka 0.305 m

Paleta

EAN / GTIN 4013902663620
šířka 0.8 m
hmotnost 190.522 kg
výška 1.019 m
množství 240 Ks
hloubka 1.2 m

Kus

EAN / GTIN 4013902663606
šířka 0.152 m
hmotnost 0.6531 kg
výška 0.085 m
množství 1 Ks
hloubka 0.152 m

Ke stažení

Stáhnout datový list

Stáhnout datový list (41042101.pdf)

Montážní návod

Montážní návod DE/EN pdf (3 MB)

Montážní návod FR/ES pdf (3 MB)

Rozměrový list

Výkres v měřítku pdf (6 MB)

Výkres v měřítku dxf (36 MB)

Výkres v měřítku dwg (8 MB)

Certifikát

VDE Certifikát DE/EN pdf (613 KB)

UKCA Prohlášení EN pdf (166 KB)

DLG Schválení EN pdf (727 KB)

DLG Schválení DE pdf (752 KB)

DNV Certifikát EN pdf (87 KB)

CE Prohlášení DE/EN/FR pdf (34 KB)

CE Prohlášení DE/EN/PL pdf (94 KB)

Data plánování

Text produktu

CAD data

Váš požadavek

Vaše informace
Firemní údaje
CAD formát

Příslušenství

Kabelové šroubeníKVR M20-MGM
Kabelové šroubení - KVR M20-MGM

Kabelové šroubení

KVR M20-MGM

Číslo výrobku 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M20-GDB/MGM
Kabelové šroubení - KVR M20-GDB/MGM

Kabelové šroubení

KVR M20-GDB/MGM

Číslo výrobku 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M25-MGM
Kabelové šroubení - KVR M25-MGM

Kabelové šroubení

KVR M25-MGM

Číslo výrobku 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Kabelové šroubeníKVR M32-MGM
Kabelové šroubení - KVR M32-MGM

Kabelové šroubení

KVR M32-MGM

Číslo výrobku 22743201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Dvojitá membránová vývodkaDMS M20
Dvojitá membránová vývodka - DMS M20

Dvojitá membránová vývodka

DMS M20

Číslo výrobku 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M25
Dvojitá membránová vývodka - DMS M25

Dvojitá membránová vývodka

DMS M25

Číslo výrobku 26042501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Dvojitá membránová vývodkaDMS M32
Dvojitá membránová vývodka - DMS M32

Dvojitá membránová vývodka

DMS M32

Číslo výrobku 26043201

Rozsah těsnění 13 - 21 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Montážní deskaAbox MPI 100
Montážní deska - Abox MPI 100

Montážní deska

Abox MPI 100

Číslo výrobku 89511001

pro Abox / Abox Pro 100

Montážní deska z melaminem kašírovaného izolačního materiálu, tloušťka 2,5 mm, šedá vč. upevňovacích...

DIN lištaAbox 100 NS35
DIN lišta - Abox 100 NS35

DIN lišta

Abox 100 NS35

Číslo výrobku 89531001

pro Abox / Abox Pro 100

Lišta podle DIN EN 60715, 35 x 7,5 mm, vč. upevňovacích šroubů. Pro montáž do rozbočovacích krabic...

Držák svorekAbox 100 KH 221 6²
Držák svorek - Abox 100 KH 221 6²

Držák svorek

Abox 100 KH 221 6²

Číslo výrobku 89600501

k montáži v pevné a vysoko umístěné poloze až 6 svorek Wago 221-613 do...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

Držák svorekAbox 100 KH 2006 6²
Držák svorek - Abox 100 KH 2006 6²

Držák svorek

Abox 100 KH 2006 6²

Číslo výrobku 89600601

Upínací držák s lištou NS35 k montáži řadových svorkovnic typu Wago...

Držák pro svorky vč. upevňovacího materiálu k montáži instalačních a řadových svorek Wago do...

SvorkovniceAbox 100 KLS-10²
Svorkovnice - Abox 100 KLS-10²

Svorkovnice

Abox 100 KLS-10²

Číslo výrobku 89641001

vysoko umístěná šroubová svorka pro Abox/Abox Pro 100, 5-pólová - 10²,...

Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V. Pro montáž do  rozbočovacích krabic  Abox /...

Uchycení kabelových žlabůKTB 1-100 nový
Uchycení kabelových žlabů - KTB 1-100

Uchycení kabelových žlabů

KTB 1-100

Číslo výrobku 89602901

Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...

Pojistka proti ztrátě víkaTG DVS-42
Pojistka proti ztrátě víka - TG DVS-42

Pojistka proti ztrátě víka

TG DVS-42

Číslo výrobku 18200601

pro TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Pojistka proti ztrátě víka pro potřebu náhrady, Sada = 10 ks

Podobné výrobky

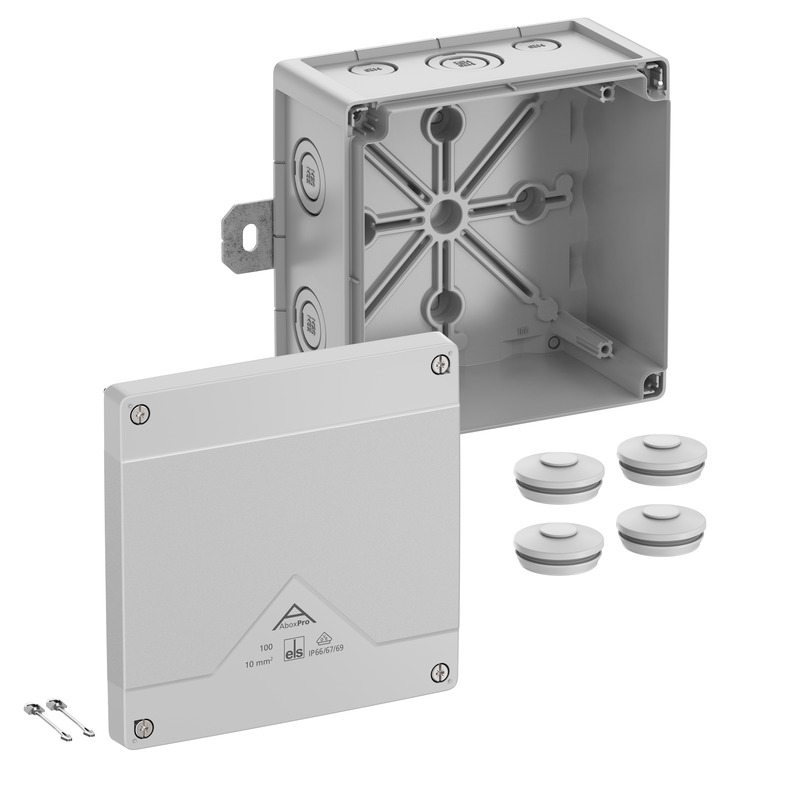

Rozbočovací krabiceAbox Pro 100 AB-L
