#49059401 | Rozměry: 640 x 320 x 179 mm

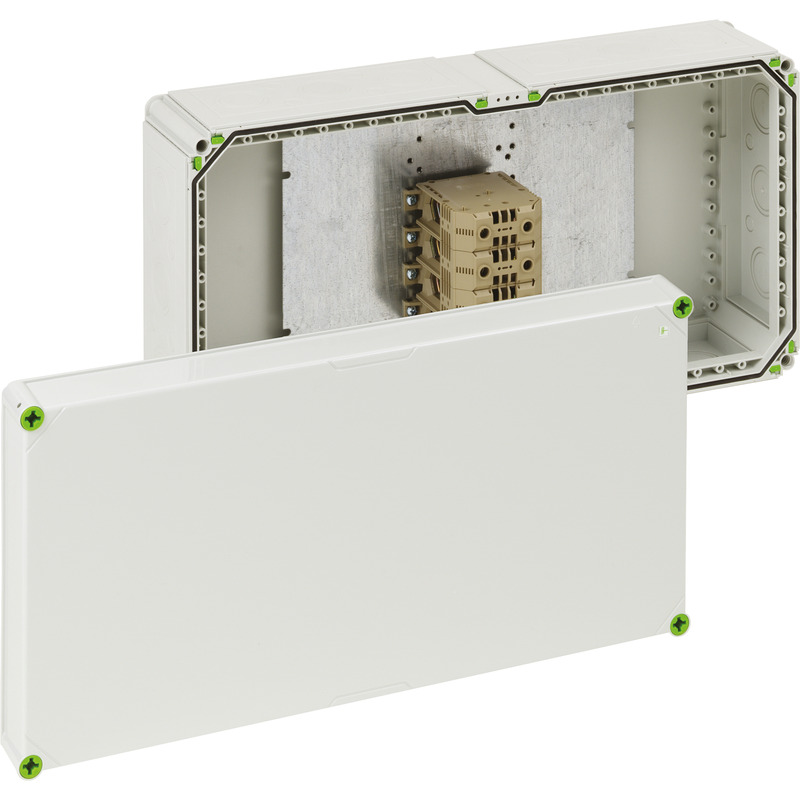

Rozbočovací krabice

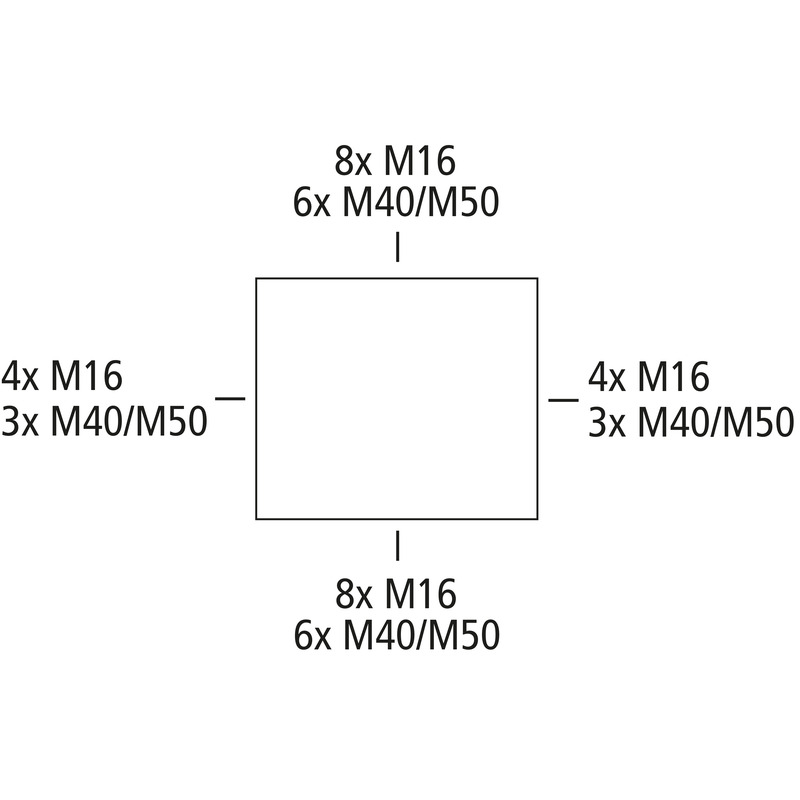

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 240 mm², Ui=690 V AC, Vyrážecí membrány, M16/M40/M50, (30 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí
šedá, s řadovou svorkovnicí 4-pólovou - 240² (70 až 240 mm²)
| domezovací izolační napětí AC | 690 V |
|---|---|
| max. průřez vodiče | 240 mm² |
| třída ochrany | II |
| druh krytí | IP65 |
| počet pólů | 4 |
| UL Type Rating | žádné údaje |
| barva spodní díl | šedá |
|---|---|
| barva horní díl | šedá |
| šířka | 640 mm |
|---|---|
| délka | 320 mm |
| výška | 179 mm |
| Hmotnost | 6.96 kg |
| Odolné proti UV záření | ano |
|---|---|
| bez obsahu halogenů | ano |
| Pevnost žhavicího drátu | 960 °C (EN 60695-2-11) |
| druh upevnění | nástěnná/stropní montáž |
|---|---|
| rázová houževnatost | IK08 |
| plombovatelné | ano |
| utahovací moment šroubu víka | 1.7 Nm |
| Připevnění | Vnitřní místa pro připevnění |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -35 °C |
| okolní teplota max. | 80 °C |
| okolní teplota 24 h | 60 °C |
| Místo instalace | Chráněná venkovní oblast |
| EAN | 4013902361939 |
|---|---|
| Třída ETIM | EC002600 |
| Číslo celní sazby | 85369095 |
| Minimální objednací množství | 1 |
| materiál spodního dílu | polykarbonát |
|---|---|
| materiál horního dílu | polykarbonát, zesílený skelnými vlákny |
| materiál těsnění | polyuretan |
| materiál šroubu víka | polyamid, zesílený skelnými vlákny |
| EAN / GTIN | 4013902361939 |
|---|---|
| šířka | 0.655 m |
| hmotnost | 7.46 kg |
| výška | 0.27 m |
| množství | 1 Ks |
| hloubka | 0.335 m |
| EAN / GTIN | 4013902311989 |
|---|---|
| šířka | 0.8 m |
| hmotnost | 197.04 kg |
| výška | 1.74 m |
| množství | 24 Ks |
| hloubka | 1.2 m |
Text produktu
(49059401.TXT 816 B)
Přihlaste se pro stažení textů veřejných zakázek.
CAD data
(Stáhnout 3D CAD data)
Přihlaste se pro stažení textů veřejných zakázek.

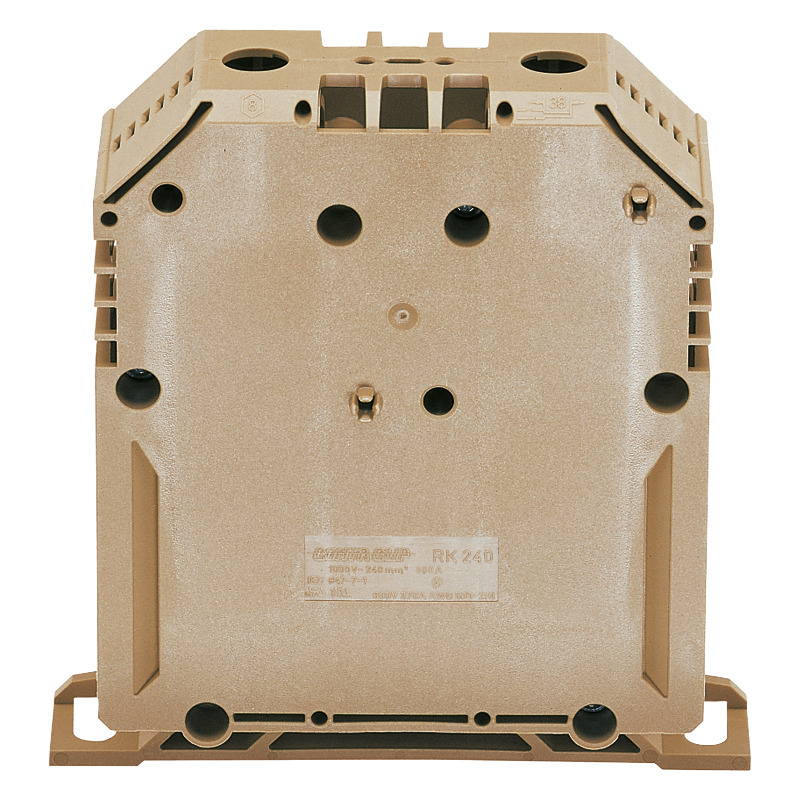

Přípojná svorka
URS RK1-240mm²
Číslo výrobku 67074001
Prestavná sada na 5 pólu 1pólová
Připojovací svorka, 1-pólová, řaditelná, pro jednožilové i vícežilové vodiče a pro lamelovou plochou...
Kabelový přívod
GKE 32
Číslo výrobku 07303201
Strana skříně 320 mm, pro Ø vedení 2 x 75 mm
Kabelový přívod pro vedení do Ø 75 mm, 2 x přírubová spojka (GFV)
Prázdná skříň
GTi 1-g
Číslo výrobku 01040101
s šedým víkem
Prázdná skříň, 3 x spojovací prvek (GGV)
Odlehčení v tahu
GZE 3
Číslo výrobku 07300301
Strana skříně 320 mm, pro 1 x 75mm vedení
Kabelové odlehčení tahu pro protažení kabelu GKE 32 a GKE 43, pro vedení do Ø 75 mm
Přírubová lišta
GFG 3
Číslo výrobku 07280301
Strana skříně 320 mm, s těsněním
Přírubová lišta pro zakrytí vyříznutých částí
Vnější úchyty
GAB-ES
Číslo výrobku 07030001
V2A, sada = 4 kusy
Vnější úchyty pro montáž jednotlivých skříní nebo malých sestav rozvaděčů na rovné zdi, montuje se...
Kabelové šroubení
KVR M25-MGM
Číslo výrobku 22742501
Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...
Kabelové šroubení
KVR M32-MGM
Číslo výrobku 22743201
Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...
Kabelové šroubení
KVR M40-MGM
Číslo výrobku 22744001
Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...
Kabelové šroubení
KVR M50-MGM
Číslo výrobku 22745001
Rozsah těsnění 21 - 34,5 mm, Délka závitu 13 mm
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

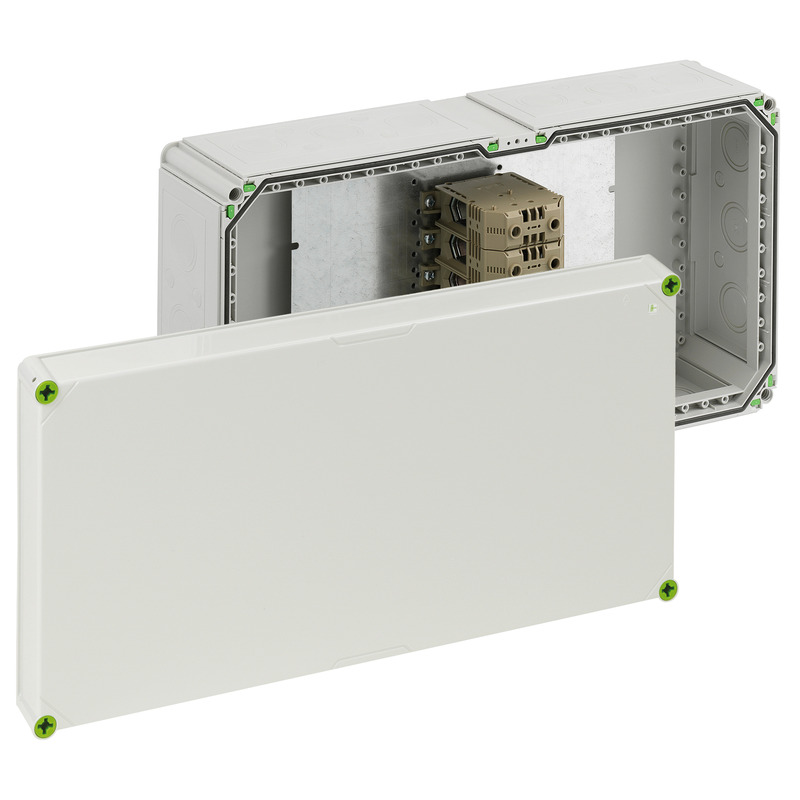

Rozbočovací krabice
