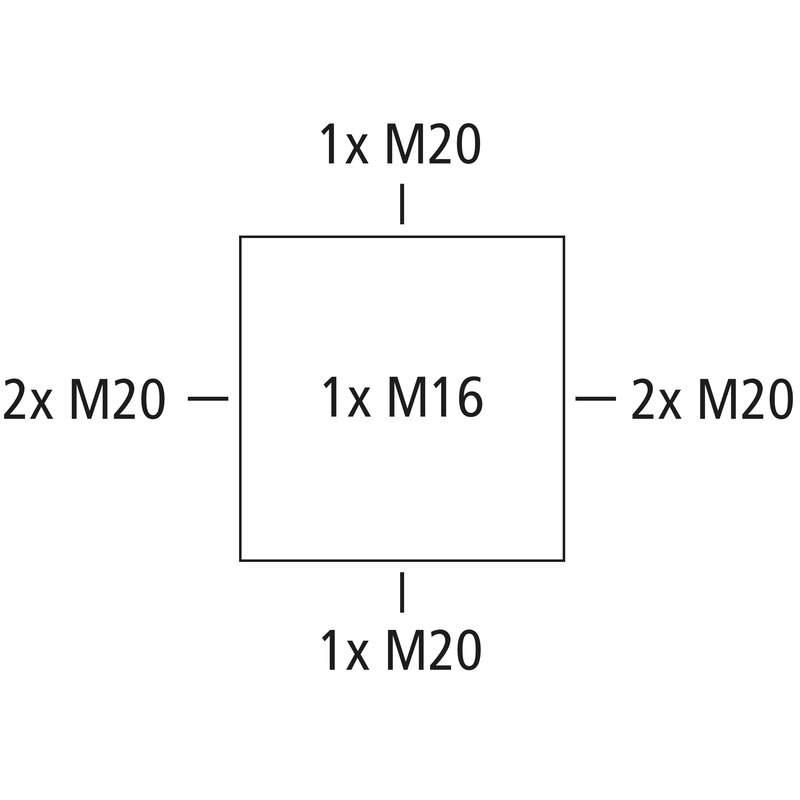

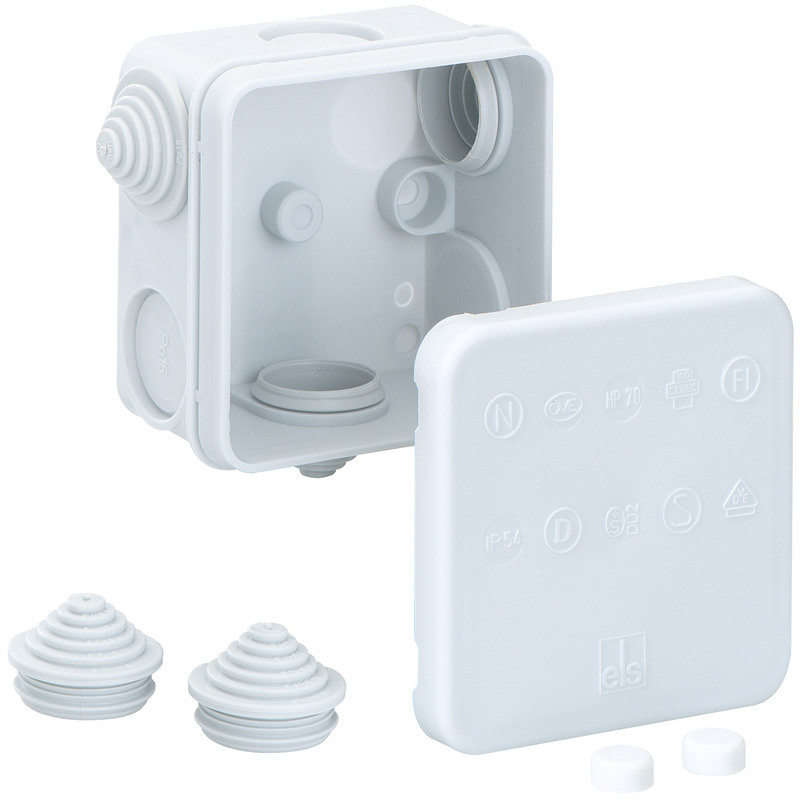

Rozbočovací krabice, se stupněm krytí IP55, Jmenovitý průřez 2,5 mm², Ui=400 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Stupňovité vývodky, M20, Rozsah těsnění 5 - 16 mm, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru
šedá, bez svorek
| domezovací izolační napětí AC | 400 V |
|---|---|
| max. průřez vodiče | 2,5 mm² |
| třída ochrany | II |
| druh krytí | IP55 |
| UL Type Rating | žádné údaje |
| barva spodní díl | šedá |
|---|---|
| barva horní díl | šedá |
| šířka | 75 mm |
|---|---|
| délka | 75 mm |
| výška | 42 mm |
| vnitřní délka | 68 mm |
| vnitřní šířka | 68 mm |
| vnitřní výška | 38 mm |
| Hmotnost | 0.055 kg |
| Odolné proti UV záření | ne |
|---|---|
| bez obsahu halogenů | ne |
| Pevnost žhavicího drátu | 650 °C (EN 60695-2-11) |
| pro těsnicí rozsah min. | 5 mm |
|---|---|
| pro těsnicí rozsah max. | 16 mm |
| druh upevnění | nástěnná/stropní montáž |
| rázová houževnatost | IK07 |
| plombovatelné | ne |
| Připevnění | Vnitřní místa pro připevnění |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -25 °C |
| okolní teplota max. | 40 °C |
| okolní teplota 24 h | 35 °C |
| Místo instalace | Vnitřní oblast |
| EAN | 4013902020102 |
|---|---|
| Třída ETIM | EC002600 |
| Číslo celní sazby | 85389099 |
| Minimální objednací množství | 60 |
| materiál spodního dílu | polypropylen |
|---|---|
| materiál horního dílu | polypropylen |
| zkušební značka | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902339464 |
|---|---|
| šířka | 0.357 m |
| hmotnost | 3.581 kg |
| výška | 0.247 m |
| množství | 60 Ks |
| hloubka | 0.26 m |
| EAN / GTIN | 4013902339471 |
|---|---|
| šířka | 0.8 m |
| hmotnost | 243.603 kg |
| výška | 1.87 m |
| množství | 3780 Ks |
| hloubka | 1.2 m |
| EAN / GTIN | 4013902020102 |
|---|---|
| šířka | 0.075 m |
| hmotnost | 0.055 kg |
| výška | 0.042 m |
| množství | 1 Ks |
| hloubka | 0.075 m |
