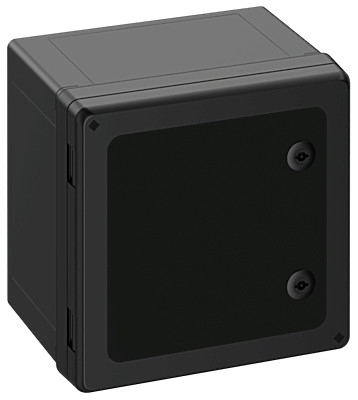

Skříňový rozvaděč

GEOS-S 3030-22-o/sw

Číslo výrobku: 75073301 | Rozměry: 300 x 300 x 226 mm

Skříňový rozvaděč - průmyslová kvalita, vhodný pro instalaci v zátěžovém prostředí a v nechráněném venkovním prostředí, krabice a rám: polykarbonát vyztužený skleněnými vlákny, černá, podobný RAL 9005, dvířka: Polykarbonát.
rozvaděčové zamykání 3 mm dvojzub (možnost výměny) podle DIN 43668

s černými dvířky

elektrické vlastnosti

domezovací izolační napětí AC	1000 V
domezovací izolační napětí DC	1500 V
třída ochrany	II
druh krytí	IP66/IP67/IP69
zavzdušněno	ne
UL Type Rating	4X, 12/12K

barva

barva spodní díl	černá
barva horní díl	černá

rozměry

šířka	300 mm
délka	300 mm
výška	226 mm
vnitřní délka	271 mm
vnitřní šířka	271 mm
vnitřní výška	204 mm

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Chování při požáru podle UL 50 / UL 746C	srovnatelné s 5VA
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C
průmyslová kvalita	ano

mechanické vlastnosti

druh upevnění	nástěnná montáž
rázová houževnatost	IK09
plombovatelné	ne
varianta hrdel	ne
pro řazení k sobě	ne
uzavírací systém	2-bod, otočná zástrčka
s upevňovacími body ve víku	ano
Typ horního dílu	Dveře
Uzavírací vložka	Dvojzub, 3 mm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Nechráněná venkovní oblast
Místo použití	Instalace v průmyslovém prostředí a nechráněném venkovním prostředí

Sales Information

EAN	4013902679638
Packing Unit Code	CT
ETIM Class	EC000261
Číslo celní sazby	85389099

materiál

materiál spodního dílu	Polykarbonát, zesílený skelnými vlákny
materiál horního dílu	polykarbonát
materiál přívodu	nerelevantní
materiál těsnění	silikon
materiál šroubu víka	polyamid, zesílený skelnými vlákny

certifikáty

zkušební značka	UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15)
zkušební značka	UL-EU (EN 62208)
zkušební značka	UL-EU (EN 61439-1/-2)
zkušební značka	UL-EU (EN 61439-1/-3)
zkušební značka	UL-EU (EN 61439-1 & EN IEC 61439-7)
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)
